组合电缆 |
 |
|||||||||||
|
|||||||||||||
|
|||||||||||||
组合电缆
1x2x2.5电力电缆 + 9x1x2x1.0控制电缆,非铠装聚氯乙烯护套组合电缆

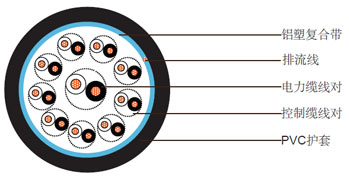

结构
1x2x2.5mm²电力电缆
| 导体 | 2.5mm²退火铜 |
|---|---|
绝缘 |
交联聚乙烯（XLPE） |
绝缘颜色 |
黑色和白色 |
9x1x2x1.0mm²控制电缆
| 导体 | 1.0mm²退火铜 |
|---|---|
绝缘 |
PE |
绝缘颜色 |
黑色和白色加数字标注 |
成缆构成
| 屏蔽 | 铝塑复合带 |
|---|---|
排流线 |
24 AWG多股镀锡铜排流线 |
护套 |
聚氯乙烯护套. 标称外径25.5mm. 厚度1.8mm |
护套颜色 |
黑色 |
电缆重量 |
477 kg/km |
电气性能和物理性能 @20°C
电力电缆
| 最大导体电阻 | 7.41Ohm/km at 20ºC |
|---|
控制电缆
| 最大导体电阻 | 18.5Ohm/km at 20ºC |
|---|---|
工作温度 |
-20°C/+90°C |
额定电压 |
600/1000V |
