光纤电缆
紧包缓冲式PVC/LSZH护套 单芯/双芯光缆
应用
此光缆主要用于相互连接的线。例如,跳线,尾纤等。
结构描述
单芯
单芯光缆由单根紧包光纤,芳纶纱(抗拉加强件)以及阻燃PVC或者低烟无卤外护套组成
扁平双芯
扁平双芯光缆包含两根单芯。两根单芯并排平放,外面包裹阻燃PVC或者低烟无卤外护套
圆形双芯
圆形双芯光缆由两根同色PVC紧包缓冲单芯光纤组成。光缆包含芳纶纱以增加抗拉强度。外面包裹阻燃PVC或者低烟无卤外护套。
拉链式双芯光缆
拉链式双芯光缆由两根同色PVC紧包缓冲单芯光纤组成。光缆包含芳纶纱以增加抗拉强度,外面包裹阻燃PVC或者低烟无卤外护套,两
根光纤连接形成“拉链”式结构。

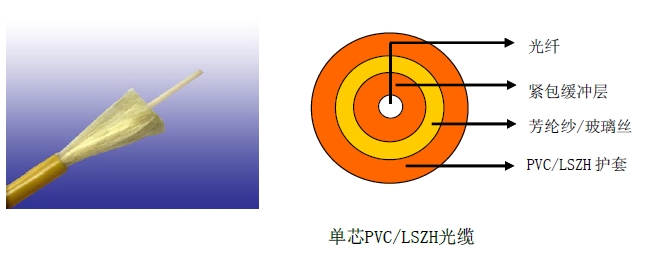

结构图
物理属性
光纤 数量 | 光缆类型 | 重量 (kg/km) | 标称重量 (lb/kft) | 标称外直 径(mm) | 标称外径 (in) | 最大张力 | |
---|---|---|---|---|---|---|---|
安装(N/lb) | 实际值(N/lb) | ||||||
1 | 单芯2.0mm | 7.6 | 5.10 | 2.0 | 0.079 | 490/110 | 290/65 |
1 | 单芯2.5mm | 7.8 | 5.23 | 2.5 | 0.098 | 490/110 | 290/65 |
1 | 单芯2.8mm | 8.0 | 5.37 | 2.8 | 0.110 | 490/110 | 290/65 |
1 | 单芯3.0mm | 8.2 | 5.50 | 3.0 | 0.118 | 490/110 | 290/65 |
2 | 扁平双芯 | 28.0 | 18.79 | 4.0 x 6.8 | 0.157 x 0.267 | 980/220 | 580/130 |
2 | 圆形双芯 | 18.4 | 12.35 | 4.2 | 0.165 | 980/220 | 580/130 |
2 | 拉链式双芯 | 15 | 10.07 | 2.4 X 4.8 | 0.094 x 0.188 | 980/220 | 580/130 |
机械性能
最小弯曲半径
安装: 实际值: | 20×OD 10×OD | 允许压扁力: 最大承受压力: | 875N/cm(500lb/in3.5N/cm(Lg)) 2000N |
---|---|---|---|
温度范围: 工作温度范围: | -40℃to +70℃ | 转弯: 循环缠绕: | 180x10倍,125xOD 铠装电缆为20周 |
存储温度范围: | -50℃to +70℃ | 非铠装电缆为100周 | |
反复冲击力: | 2.9N.m (J)3*2 impacts |
光纤标准
周期温度标准: IEC60794-1-2-F2
弯曲标准: IEC60794-1-2-E6
抗拉强度标准: IEC60794-1-2-E1A
扭转标准: IEC60794-1-2-E7
允许压扁标准: IEC60794-1-2-E3
扭结标准: IEC60794-1-2-E10
冲击标准: IEC60794-1-2-E4
电缆弯曲标准: IEC60794-1-2-E11
冷弯曲标准: IEC60794-1-2-E11
安全标准
通用级别 易燃性测试: OFN (UL1581)
提升级别 易燃性测试:OFNR/FT4 (UL1666)
至高级别 易燃性测试:OFNP/FT6 (UL 910)
阻燃聚氯乙烯级别 易燃性测试: IEC60332-1
低烟无卤级别 卤素含量测试: IEC 60754-1
酸度测试: IEC 60754; 烟雾排放测试:IEC61034-1/2
卤素含量测试: IEC 60754-1
阻燃低烟无卤级别 酸度测试: IEC 60754;烟雾排放测试: IEC61034-1/2
易燃性测试: IEC60332-1 & IEC 60332-3C/A
阻燃级别 耐火测试: IEC 60331 / BS 6387 CWZ
标准参考
GR409-CORE TIA/EIA 568B.3 ICEA-S-83-596
产品特点
适合在室内使用,如在布线程序中做路由连接
“跳线”电缆连接在电子设备和光纤面板中表現十分理想
兼容多种光纤连接器
高品质的紧缓冲涂层对光纤的周围环境和机械都有保护作用
护套颜色可供选择,以便匹配的连接器
可以对外套电缆进行标记
