光纤电缆
紧包缓冲式PVC/LSZH护套 布线光缆
应用
此光缆应用与配线箱之间,以及配线箱和终端设备之间的连接。适于多种室内和室外应用,包括建筑物之间的管道布线以及建筑物内部
的提升井布线。
结构描述
布线光缆由数根多种颜色PVC紧包缓冲光纤组成。内部有芳纶纱来提高抗拉强度,不包含任何金属构件。外护套可选用阻燃PVC或者低
烟无卤。

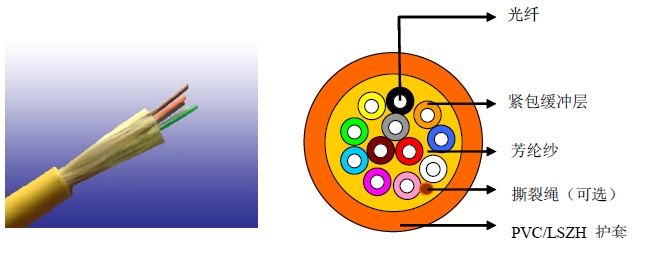

结构图
物理属性
光纤数量 | 标称重量 (kg/km) | 标称重量 (lb/kft) | 标称外径 (mm) | 标称外径 (in) | 最大张力 | |
---|---|---|---|---|---|---|
安装(N/lb) | 实际值(N/lb) | |||||
2-6 | 26 | 17.45 | 5.0 | 0.197 | 1000/225 | 290/25 |
8-12 | 50 | 33.56 | 7.5 | 0.296 | 1425/320 | 500/112 |
14-24 | 140 | 93.96 | 13.0 | 0.512 | 2670/600 | 890/120 |
26-36 | 200 | 134.23 | 16.5 | 0.650 | 4448/1000 | 1490/335 |
38-48 | 300 | 201.34 | 18.0 | 0.709 | 4448/1000 | 1490/335 |
机械性能
最小弯曲半径: 最大承载力: 2000N
安装: 20×OD 循环缠绕: 铠装电缆为25圈
实际值: 10×OD 非铠装电缆为100圈
温度范围: 扭曲: 180 x 10倍, 125 x OD
工作温度范围: -40℃ to +70℃ 允许压扁力: 1750N/cm (1000lb/in )
存储温度范围: -50℃ to +70℃ 重复冲击力: 2.9 N.m (J) 3 X 2 impacts
光纤标准
周期温度标准: IEC60794-1-2-F2
弯曲标准: IEC60794-1-2-E6
抗拉强度标准: IEC60794-1-2-E1A
扭转标准: IEC60794-1-2-E7
允许压扁标准: IEC60794-1-2-E3
扭结标准: IEC60794-1-2-E10
冲击标准: IEC60794-1-2-E4
电缆弯曲标准: IEC60794-1-2-E11
冷弯曲标准: IEC60794-1-2-E11
安全标准
通用级别 易燃性测试: OFN (UL1581)
提升级别 易燃性测试:OFNR/FT4 (UL1666)
至高级别 易燃性测试:OFNP/FT6 (UL 910)
阻燃聚氯乙烯级别 易燃性测试: IEC60332-1
低烟无卤级别 卤素含量测试: IEC 60754-1
酸度测试: IEC 60754; 烟雾排放测试:IEC61034-1/2
卤素含量测试: IEC 60754-1
阻燃低烟无卤级别 酸度测试: IEC 60754;烟雾排放测试: IEC61034-1/2
易燃性测试: IEC60332-1 & IEC 60332-3C/A
阻燃级别 耐火测试: IEC 60331 / BS 6387 CWZ
标准参考
GR409-CORE TIA/EIA 568B.3 ICEA-S-83-596
产品特点
用于紧凑性和轻型局域网及分发式应用
适合室内和室外使用-无需拼接在建筑入口处
阻燃或无卤低烟为室内设施在户外具有耐腐蚀,耐水性,和紫外线防护装置
在直埋或空中架设安装中,可选铠装电缆以加强保护
在有限的管道空间中,具有良好的强度和延长性
可以合理的节约经济成本
高品质的紧缓冲涂层对光纤的周围环境和机械都有保护作用
