光纤电缆
中心束管式水下光缆
应用
这种电缆具有很好的抗张强度,侧压阻滞性和优秀的机械性能,能很好的适应周围的工作环境。直径小,重量轻,配以很好的抗张强度
和侧压阻滞性,适合水底的工作环境,用以连接通讯设备和持久信息系统。
结构描述
中心束管光缆,一个充油松套管里有2-24根光纤,填充阻水带。阻水带成螺旋状缠绕在中心束管之上,纺轮沙或玻璃丝在束管周围形成
保护并增加抗张强度。光缆的PE护套可以达到防水的作用。在直埋的情况下,钢丝铠装和皱纹钢带铠装加一个可选择的PE 内护套在直
埋的情况下,钢丝铠装和皱纹钢带铠装加一个可选择的PE内护套。

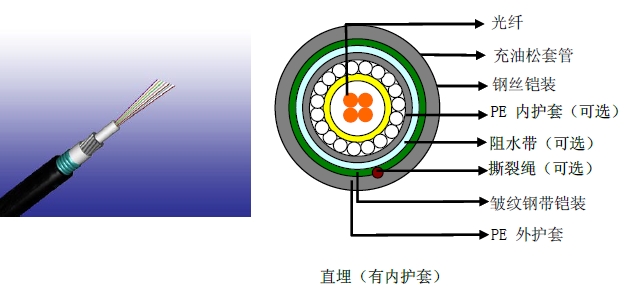

结构图
物理属性
光纤数量 | 标称重量 (kg/km) | 标称重量 (lb/kft) | 标称外径 (mm) | 标称外径 (in) | 最大张力 | |
---|---|---|---|---|---|---|
安装(N/lb) | 工作中(N/lb) | |||||
2-12 | 352.0 | 236.24 | 14.0 | 0.553 | 8000/1800 | 2650/595 |
机械性能
温度范围: 最小弯曲半径:
工作温度范围: -40℃ to +70℃ 安装: 10×OD
存储温度范围: -50℃ to +70℃ 工作中: 非铠装电缆为10×OD
最大承载力: 3000N 铠装电缆为20×OD
循环缠绕: 铠装为25圈 扭曲: 180*10倍 125*OD
非铠装为100圈 抗重复冲击: 4.4N.m (J)
允许压扁力:263N/cm(150lb/in)
光纤标准
周期温度标准: IEC60794-1-2-F2
弯曲标准: IEC60794-1-2-E6
抗拉强度标准: IEC60794-1-2-E1A
扭转标准: IEC60794-1-2-E7
允许压扁标准: IEC60794-1-2-E3
扭结标准: IEC60794-1-2-E10
冲击标准: IEC60794-1-2-E4
电缆弯曲标准: IEC60794-1-2-E11
冷弯曲标准: IEC60794-1-2-E11
安全标准
通用级别 易燃性测试: OFN (UL1581)
提升级别 易燃性测试:OFNR/FT4 (UL1666)
至高级别 易燃性测试:OFNP/FT6 (UL 910)
阻燃聚氯乙烯级别 易燃性测试: IEC60332-1
低烟无卤级别 卤素含量测试: IEC 60754-1
酸度测试: IEC 60754; 烟雾排放测试:IEC61034-1/2
卤素含量测试: IEC 60754-1
阻燃低烟无卤级别 酸度测试: IEC 60754;烟雾排放测试: IEC61034-1/2
易燃性测试: IEC60332-1 & IEC 60332-3C/A
阻燃级别 耐火测试: IEC 60331 / BS 6387 CWZ
标准参考
Telcordia GR-20 RUS 7 CFR 1755.900 (REA PE-90) ICEA-S-87-640
产品特点
油膏填充的松套管可为光纤提供极为有效的保护
按色码染色的光纤和粘结器为安装时快速和简易分辨提供了可能
高抗拉强度设计
优异的机械和环境性能
皱纹及轻量设计
耐受型结构可承受高强度水压
防水层可有效防止水的渗透
