			光缆

光纤电缆

8字形自承式光缆

应用

适用于远距离强电流的局间通信，电力传输。钢吊线结构保证抗张力强度，便于架空安装，经济合算。钢吊线与光缆成一体可以随意拉

伸，扣紧。此光缆重量轻，抗张力强度大。

结构描述

光缆由3层5-36根光纤绕中心加强构件绞合而成，外部挤上护套。每个套管内有4-12根光纤及防水凝胶填充。实芯或多股镀锌钢丝外部

挤上聚乙烯护套作为吊线。中心加强构件可以作为介质纤维加强塑料，芳纶纱或玻璃纤维纱绕包在套管外保护其不受拉伸损坏。阻水凝

胶填充分布在芯与芯之间，外面包有阻水带。外护套材料为聚乙烯，聚氯乙烯，低烟无卤，其中聚乙烯具有防水功能。如果需要直埋，

加钢丝铠装或钢带铠装结构，内护套为聚乙烯或聚氯乙烯。一层铝带敷在护套内侧具有防水屏蔽作用。光缆和钢吊线之间用聚乙烯材料

连接，呈8字形，撕列绳在护套内侧，方便移动护套。

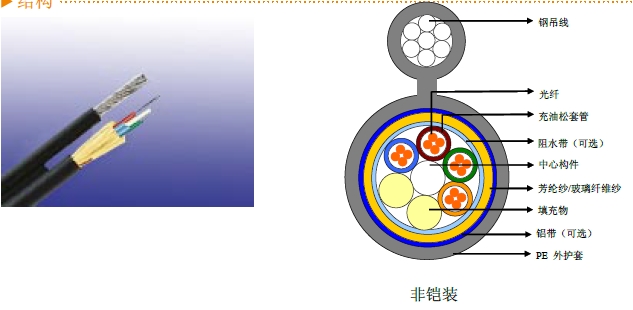

结构图

物理属性

光纤芯数	标称重量 (Kg/Km)	标称重量 (lb/Kft)	标称外径 (mm)	标称外径（in)	最大张力
光纤芯数	标称重量 (Kg/Km)	标称重量 (lb/Kft)	标称外径 (mm)	标称外径（in)	安装(N/lb)	工作中(N/ lb)
2-24	303	202.36	12.6*25.1	0.36*0.85	2670/600	890/200
36-72	332	222.82	11.1*23.5	0.44*0.93	2670/600	890/200
96-144	417	279.87	15.9*28.3	0.63*1.12	2670/600	890/200

结构

物理属性

光纤芯数	标称重量 (Kg/Km)	标称重量 (lb/Kft)	标称外径 (mm)	标称外径（in)	最大张力
光纤芯数	标称重量 (Kg/Km)	标称重量 (lb/Kft)	标称外径 (mm)	标称外径（in)	安装(N/lb)	工作中(N/lb)
2-24	389	261.07	12.6*25.1	0.50*0.99	2670/600	890/200
36-72	429	287.72	14.7*27.1	0.58*1.07	2670/600	890/200
96-144	571	383.22	20.2*32.6	0.80*1.29	2670/600	890/200

机械性能

温度范围: 最小弯曲半径：

工作温度范围: -40℃ to +70℃ 安装： 20×OD

存储温度范围: -50℃ to +70℃ 工作中：非铠装电缆为10×OD

最大承载力: 3000N 铠装电缆为20×OD

允许压扁力： 263N/cm(150lb/in)

循环缠绕：铠装为25圈扭曲： 180*10倍 125*OD

非铠装为100圈抗重复冲击: 4.4N.m (J)

光纤标准

周期温度标准： IEC60794-1-2-F2 弯曲标准： IEC60794-1-2-E6

抗拉强度标准： IEC60794-1-2-E1A 扭转标准： IEC60794-1-2-E7

允许压扁标准： IEC60794-1-2-E3 扭结标准： IEC60794-1-2-E10

冲击标准： IEC60794-1-2-E4 电缆弯曲标准： IEC60794-1-2-E11

冷弯曲标准： IEC60794-1-2-E11

安全标准

通用级别易燃性测试: OFN (UL1581)

提升级别易燃性测试:OFNR/FT4 (UL1666)

至高级别易燃性测试:OFNP/FT6 (UL 910)

阻燃聚氯乙烯级别易燃性测试: IEC60332-1

低烟无卤级别卤素含量测试: IEC 60754-1

酸度测试: IEC 60754; 烟雾排放测试:IEC61034-1/2

卤素含量测试: IEC 60754-1

阻燃低烟无卤级别酸度测试: IEC 60754;烟雾排放测试: IEC61034-1/2

易燃性测试: IEC60332-1 & IEC 60332-3C/A

阻燃级别耐火测试: IEC 60331 / BS 6387 CWZ

标准参考

Telcordia GR-20 RUS 7 CFR 1755.900 (REA PE-90) ICEA-S-87-640

产品特点

适于自承式空中, 管道或直埋的安装环境

按色码染色的光纤和粘结器为安装时快速和简易分辨提供了可能

撕裂绳的设计可以简单地将外护套移除

与现存8字形硬件兼容

柔韧的缓冲管使熔接和布线变得简单

充油松套管为光纤提供很好的保护
