FIREGUARD系列PVC阻燃电缆

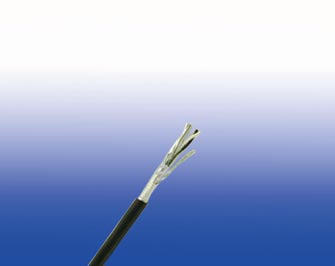

PVC阻燃仪表缆阻燃总屏蔽仪表缆(多对)
RE-2X(St)Y
应用
PVC阻燃系列(第1部分 类型1&2)线缆通常用于室内安装和潮湿的地方。通常用在工业生产过程中的通信、数据和声音传输信号和服务
,也用于互连的电气设备和仪器,PVC护套可以减少有毒烟雾和烟气的排放。
标准
标准适应 BS 5308 Part 1 Type 1
防火性能
阻燃性(单根垂直线缆测试) | EN 60332-1-2; IEC 60332-1-2; BS EN 60332-1-2; VDE 0482-332-1 ; NBN C 30-004 (cat. F1); NF C32-070-2.1(C2);CEI 20-35/1-2; EN 50265-2-1*; DIN VDE 0482-265-2-1* |
---|---|
降低火蔓延(垂直安装的成束电缆测试) | EN 60332-3-24 (cat. C); IEC 60332-3-24; BS EN 60332-3-24;VDE 0482-332-3; NBN C 30-004 (cat. F2); NF C32-070-2.2(C1);CEI 20-22I3-4; EN 50266-2-4*; DIN VDE 0482-266-2-4 |
无卤 | IEC 60754-1; EN 50267-2-1; DIN VDE 0482-267-2-1;CEI 20-37/2-1; BS 6425-1* |
无腐蚀性气体排放 | IEC 60754-2; EN 50267-2-2; DIN VDE 0482-267-2-2;CEI 20-37/2-2; BS 6425-2* |
最小烟雾释放 | IEC 61034-1&2; EN 61034 -1&2; DIN VDE 0482-1034-1&2;CEI 20-37/3-1&2; EN 50268-1&2*; BS 7622-1&2* |
无有毒气体 | NES 02-713; NF C 20-454 |
注:*表示该标准已经被取代
额定电压
300/500V
线缆结构
导体 | 退火铜或镀锡铜 截面积: 0.5mm²和0.75mm² 多股(Class 5), 0.5 mm², 1.0 mm²实心(Class 1),1.5mm² 或2.5mm², 多股(Class 2) 符合BS6360 |
---|---|
绝缘 | XLPE |
绞合线对 | 根据不同的绞距长度,通过将绝缘导线进行绞合成不同的对数,进而将干扰降到最小。 |
对绞 | 两个绝缘导体均匀绞和在一起不超过100mm |
捆扎带 | PETP透明胶带 |
总屏蔽 | 含有镀锡铜导线和0.5mm²屏蔽的铝带或者聚酯带 |
外护套 | 热塑性PVC复合物,抵抗紫外线, 耐碳氢化合物、耐油、反啮齿动物和抗白蚁属性可以被作为选项。符合防火性能标准(IEC 60332 - 1,IEC 60332 - 3,UL 1581,UL 1666等)取决于氧指数的PVC复合物的全方位电缆设计。LSPVC也可以根据要求提供。 |
色谱
绝缘颜色 | 见技术信息表 |
---|---|
外护套 | 黑色或蓝色 |
护套颜色:黑色或根据客户要求
物理性能和热性能
最大操作温度 | -20°C - + 90°C( 固定安装) |
---|---|
|
0°C - +50°C(操作温度) |
最小弯曲半径 | 5 x 总外径 |
电气性能
导体截面积 | MM² | 0.5 | 0.5 | 0.75 | 1.0 | 1.5 | |
---|---|---|---|---|---|---|---|
导体股数 | NO.×MM | 1×0.8 | 16×0.2 | 24×0.2 | 1×1.13 | 7×0.53 | |
导体最大电阻 | OHM/KM | 36.8 | 39.7 | 26.5 | 18.2 | 12.3 | |
绝缘最小电阻 | GOHM/KM | 5 | 5 | 5 | 5 | 5 | |
不平衡电容@1 KHZ(对数屏蔽) | PF/250M | 250 | |||||
最大交互电容 @ 1 KHZ 对非屏蔽或总屏蔽线缆 (除了一对和两对) | PF/M | 115 | 115 | 115 | 115 | 115 | |
最大交互电容 @ 1 KHZ单对屏蔽/总屏蔽线缆 (包括一对和两对) | PF/M | 75 | 75 | 75 | 75 | 75 | |
最大L/R比率相邻芯(电感/电阻) | ΜH/OHM | 25 | 25 | 25 | 25 | 40 | |
测试电压 | 芯线之间 | V | 1000 | 1000 | 1000 | 1000 | 1000 |
芯线与屏蔽之间 | V | 1000 | 1000 | 1000 | 1000 | 1000 |
结构参数
导体 | RE-2×(ST)Y | |||||
---|---|---|---|---|---|---|
对数 | 股数/单丝直径 | 标称导体截面积 | 标称绝缘厚度 | 标称护套厚度 | 标称总外径 | 大约重量 |
NO./MM | MM² | MM | MM | MM | KG/KM | |
1 | 1/0.80 | 0.5 | 0.5 | 0.8 | 5.5 | 35 |
2 | 1/0.80 | 0.5 | 0.5 | 0.8 | 6.8 | 55 |
5 | 1/0.80 | 0.5 | 0.5 | 1.1 | 10.9 | 125 |
10 | 1/0.80 | 0.5 | 0.5 | 1.2 | 14.4 | 215 |
15 | 1/0.80 | 0.5 | 0.5 | 1.2 | 16.5 | 300 |
20 | 1/0.80 | 0.5 | 0.5 | 1.3 | 18.8 | 385 |
30 | 1/0.80 | 0.5 | 0.5 | 1.3 | 22.3 | 545 |
50 | 1/0.80 | 0.5 | 0.5 | 1.5 | 28.5 | 875 |
1 | 16/0.20 | 0.5 | 0.6 | 0.8 | 6.2 | 60 |
2 | 16/0.20 | 0.5 | 0.6 | 0.8 | 7.6 | 80 |
5 | 16/0.20 | 0.5 | 0.6 | 1.1 | 12.4 | 210 |
10 | 16/0.20 | 0.5 | 0.6 | 1.2 | 16.5 | 340 |
15 | 16/0.20 | 0.5 | 0.6 | 1.3 | 19.2 | 440 |
20 | 16/0.20 | 0.5 | 0.6 | 1.3 | 21.7 | 570 |
30 | 16/0.20 | 0.5 | 0.6 | 1.5 | 26.4 | 780 |
50 | 16/0.20 | 0.5 | 0.6 | 1.7 | 33.4 | 1130 |
1 | 24/0.2 | 0.75 | 0.6 | 0.8 | 6.7 | 75 |
2 | 24/0.2 | 0.75 | 0.6 | 0.9 | 8.4 | 100 |
5 | 24/0.2 | 0.75 | 0.6 | 1.2 | 13.8 | 250 |
10 | 24/0.2 | 0.75 | 0.6 | 1.3 | 18.4 | 450 |
15 | 24/0.2 | 0.75 | 0.6 | 1.5 | 21.1 | 600 |
20 | 24/0.2 | 0.75 | 0.6 | 1.5 | 24.4 | 920 |
30 | 24/0.2 | 0.75 | 0.6 | 1.7 | 29.5 | 980 |
50 | 24/0.2 | 0.75 | 0.6 | 2 | 37.6 | 1690 |
1 | 1/1.13 | 1 | 0.6 | 0.8 | 6.6 | 85 |
2 | 1/1.13 | 1 | 0.6 | 0.8 | 8 | 115 |
5 | 1/1.13 | 1 | 0.6 | 1.2 | 13.5 | 290 |
10 | 1/1.13 | 1 | 0.6 | 1.2 | 17.7 | 500 |
15 | 1/1.13 | 1 | 0.6 | 1.3 | 20.6 | 670 |
20 | 1/1.13 | 1 | 0.6 | 1.5 | 23.8 | 950 |
30 | 1/1.13 | 1 | 0.6 | 1.5 | 28.4 | 1030 |
50 | 1/1.13 | 1 | 0.6 | 2 | 36.6 | 1750 |
1 | 7/0.53 | 1.5 | 0.6 | 0.8 | 7.5 | 100 |
2 | 7/0.53 | 1.5 | 0.6 | 0.9 | 9.3 | 150 |
5 | 7/0.53 | 1.5 | 0.6 | 1.2 | 15.6 | 360 |
10 | 7/0.53 | 1.5 | 0.6 | 1.3 | 20.9 | 690 |
15 | 7/0.53 | 1.5 | 0.6 | 1.5 | 24.6 | 880 |
20 | 7/0.53 | 1.5 | 0.6 | 1.5 | 27.8 | 1230 |
30 | 7/0.53 | 1.5 | 0.6 | 1.7 | 33.7 | 1560 |
50 | 7/0.53 | 1.5 | 0.6 | 2 | 43 | 2400 |
