FIREGUARD系列PVC阻燃电缆
PVC阻燃仪表缆

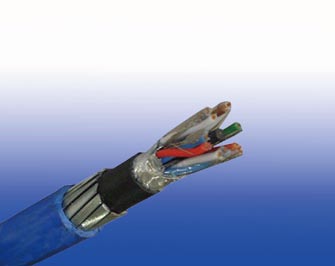

阻燃总屏蔽,铠装仪表缆(多对)
RE-2X(St)YSWAY
应用
PVC铠装阻燃系列(第1部分 类型2)线缆通常用于室内安装和潮湿的地方。通常应用于当机械损伤的风险增加。镀锌钢丝铠装提供了优秀
的保护。通常用在工业过程制造工厂为通信、数据和声音传输信号和服务,也用于互连的电气设备和仪器, PVC护套可以减少有毒烟雾和烟
气排放。
标准
标准适应 BS 5308 Part 1 Type 2
防火性能
阻燃性(单根垂直线缆测试) | EN 60332-1-2; IEC 60332-1-2; BS EN 60332-1-2; VDE 0482-332-1 ; NBN C 30-004 (cat. F1); NF C32-070-2.1(C2);CEI 20-35/1-2; EN 50265-2-1*; DIN VDE 0482-265-2-1* |
---|---|
降低火蔓延(垂直安装的成束电缆测试) | EN 60332-3-24 (cat. C); IEC 60332-3-24; BS EN 60332-3-24;VDE 0482-332-3; NBN C 30-004 (cat. F2); NF C32-070-2.2(C1);CEI 20-22I3-4; EN 50266-2-4*; DIN VDE 0482-266-2-4 |
无卤 | IEC 60754-1; EN 50267-2-1; DIN VDE 0482-267-2-1;CEI 20-37/2-1; BS 6425-1* |
无腐蚀性气体排放 | IEC 60754-2; EN 50267-2-2; DIN VDE 0482-267-2-2;CEI 20-37/2-2; BS 6425-2* |
最小烟雾释放 | IEC 61034-1&2; EN 61034 -1&2; DIN VDE 0482-1034-1&2;CEI 20-37/3-1&2; EN 50268-1&2*; BS 7622-1&2* |
无有毒气体 | NES 02-713; NF C 20-454 |
注:*表示该标准已经被取代
额定电压
300/500V
线缆结构
导体 | 退火铜或镀锡铜 截面积: 0.5mm²和0.75mm² 多股(Class 5), 0.5 mm², 1.0 mm²实心(Class 1),1.5mm² 或2.5mm², 多股(Class 2) 符合BS6360 |
---|---|
绝缘 | XLPE |
绞合线对 | 根据不同的绞距长度,通过将绝缘导线进行绞合成不同的对数,进而将干扰降到最小。 |
对绞 | 两个绝缘导体均匀绞和在一起不超过100mm |
单对屏蔽 | 含有镀锡铜导线和0.5mm²屏蔽的铝带或者聚酯带。 |
捆扎带 | PETP透明胶带 |
总屏蔽 | 含有镀锡铜导线和0.5mm²屏蔽的铝带或者聚酯带 |
外护套 | 热塑性PVC复合物,抵抗紫外线, 耐碳氢化合物、耐油、反啮齿动物和抗白蚁属性可以被作为选项。符合防火性能标准(IEC 60332 - 1,IEC 60332 - 3,UL 1581,UL 1666等)取决于氧指数的PVC复合物的全方位电缆设计。LSPVC也可以根据要求提供。 |
色谱
绝缘颜色 | 见技术信息表 |
---|---|
外护套 | 黑色或蓝色 |
护套颜色:黑色或根据客户要求
物理性能和热性能
最大操作温度 | -20°C - + 90°C( 固定安装) |
---|---|
|
0°C - +50°C(操作温度) |
最小弯曲半径 | 6 x 总外径 |
电气性能
导体截面积 | MM² | 0.5 | 0.5 | 0.75 | 1.0 | 1.5 | |
---|---|---|---|---|---|---|---|
导体股数 | NO.×MM | 1×0.8 | 16×0.2 | 24×0.2 | 1×1.13 | 7×0.53 | |
导体最大电阻 | OHM/KM | 36.8 | 39.7 | 26.5 | 18.2 | 12.3 | |
绝缘最小电阻 | GOHM/KM | 5 | 5 | 5 | 5 | 5 | |
不平衡电容@1 KHZ(对数屏蔽) | PF/250M | 250 | |||||
最大交互电容 @ 1 KHZ 对非屏蔽或总屏蔽线缆 (除了一对和两对) | PF/M | 115 | 115 | 115 | 115 | 115 | |
最大交互电容 @ 1 KHZ单对屏蔽/总屏蔽线缆 (包括一对和两对) | PF/M | 75 | 75 | 75 | 75 | 75 | |
最大L/R比率相邻芯(电感/电阻) | ΜH/OHM | 25 | 25 | 25 | 25 | 40 | |
测试电压 | 芯线之间 | V | 1000 | 1000 | 1000 | 1000 | 1000 |
芯线与屏蔽之间 | V | 1000 | 1000 | 1000 | 1000 | 1000 | |
最大额定电压 | V | 300/500V |
结构参数
对数 | 股数/单丝直径 | 标称导体截面积 | 标称绝缘厚度 | 标称内护套厚度 | 标称总外径 | 铠装直径 | 标称外护套厚度 | 总外径 | 大约重量 |
---|---|---|---|---|---|---|---|---|---|
NO./MM | MM² | MM | MM | MM | MM | MM | MM | KG/KM | |
1 | 1/0.80 | 0.5 | 0.5 | 0.8 | 5.5 | 0.9 | 1.3 | 9.9 | 200 |
2 | 1/0.80 | 0.5 | 0.5 | 0.8 | 6.8 | 0.9 | 1.3 | 11.2 | 260 |
5 | 1/0.80 | 0.5 | 0.5 | 1.1 | 10.9 | 0.9 | 1.4 | 15.5 | 460 |
10 | 1/0.80 | 0.5 | 0.5 | 1.2 | 14.4 | 1.25 | 1.6 | 20.1 | 790 |
15 | 1/0.80 | 0.5 | 0.5 | 1.2 | 16.5 | 1.25 | 1.6 | 22.2 | 1100 |
20 | 1/0.80 | 0.5 | 0.5 | 1.3 | 18.8 | 1.6 | 1.7 | 25.4 | 1280 |
30 | 1/0.80 | 0.5 | 0.5 | 1.3 | 22.3 | 1.6 | 1.8 | 29.1 | 1520 |
50 | 1/0.80 | 0.5 | 0.5 | 1.5 | 28.5 | 1.6 | 2 | 35.7 | 2100 |
1 | 16/0.2 | 0.5 | 0.6 | 0.8 | 6.2 | 0.9 | 1.3 | 10.6 | 250 |
2 | 16/0.2 | 0.5 | 0.6 | 0.8 | 7.6 | 0.9 | 1.3 | 12 | 300 |
5 | 16/0.2 | 0.5 | 0.6 | 1.1 | 12.4 | 0.9 | 1.5 | 17.2 | 560 |
10 | 16/0.2 | 0.5 | 0.6 | 1.2 | 16.5 | 1.25 | 1.6 | 22.2 | 970 |
15 | 16/0.2 | 0.5 | 0.6 | 1.3 | 19.2 | 1.6 | 1.7 | 25.8 | 1240 |
20 | 16/0.2 | 0.5 | 0.6 | 1.3 | 21.7 | 1.6 | 1.8 | 28.5 | 1640 |
30 | 16/0.2 | 0.5 | 0.6 | 1.5 | 26.4 | 1.6 | 1.9 | 33.4 | 1770 |
50 | 16/0.2 | 0.5 | 0.6 | 1.7 | 33.4 | 2 | 2.1 | 41.6 | 2770 |
1 | 24/0.2 | 0.75 | 0.6 | 0.8 | 6.7 | 0.9 | 1.4 | 10.9 | 280 |
2 | 24/0.2 | 0.75 | 0.6 | 0.9 | 8.4 | 0.9 | 1.4 | 12.8 | 330 |
5 | 24/0.2 | 0.75 | 0.6 | 1.2 | 13.8 | 1.25 | 1.6 | 19.3 | 750 |
10 | 24/0.2 | 0.75 | 0.6 | 1.3 | 18.4 | 1.6 | 1.8 | 24.3 | 1260 |
15 | 24/0.2 | 0.75 | 0.6 | 1.3 | 21.1 | 1.6 | 1.9 | 27 | 1480 |
20 | 24/0.2 | 0.75 | 0.6 | 1.5 | 24.4 | 1.6 | 2 | 31.4 | 1890 |
30 | 24/0.2 | 0.75 | 0.6 | 1.7 | 29.5 | 2 | 2.1 | 37 | 2440 |
50 | 24/0.2 | 0.75 | 0.6 | 2 | 37.6 | 2.5 | 2.4 | 47.3 | 3210 |
1 | 1/1.13 | 1 | 0.6 | 0.8 | 6.6 | 0.9 | 1.3 | 11 | 290 |
2 | 1/1.13 | 1 | 0.6 | 0.8 | 8 | 0.9 | 1.4 | 12.6 | 345 |
5 | 1/1.13 | 1 | 0.6 | 1.2 | 13.5 | 1.25 | 1.5 | 19 | 790 |
10 | 1/1.13 | 1 | 0.6 | 1.2 | 17.7 | 1.25 | 1.7 | 23.6 | 1310 |
15 | 1/1.13 | 1 | 0.6 | 1.3 | 20.6 | 1.6 | 1.8 | 27.4 | 1740 |
20 | 1/1.13 | 1 | 0.6 | 1.5 | 23.8 | 1.6 | 1.8 | 30.6 | 2040 |
30 | 1/1.13 | 1 | 0.6 | 1.5 | 28.4 | 1.6 | 2 | 35.6 | 2180 |
50 | 1/1.13 | 1 | 0.6 | 2 | 36.6 | 2 | 2.2 | 45 | 3500 |
1 | 7/0.53 | 1.5 | 0.6 | 0.8 | 7.5 | 0.9 | 1.4 | 11.9 | 320 |
2 | 7/0.53 | 1.5 | 0.6 | 0.9 | 9.3 | 0.9 | 1.5 | 14.1 | 420 |
5 | 7/0.53 | 1.5 | 0.6 | 1.2 | 15.6 | 1.25 | 1.6 | 21.6 | 940 |
10 | 7/0.53 | 1.5 | 0.6 | 1.3 | 20.9 | 1.6 | 1.8 | 27.4 | 1500 |
15 | 7/0.53 | 1.5 | 0.6 | 1.5 | 24.6 | 1.6 | 1.9 | 31.2 | 1970 |
20 | 7/0.53 | 1.5 | 0.6 | 1.5 | 27.8 | 1.6 | 2 | 35.8 | 2400 |
30 | 7/0.53 | 1.5 | 0.6 | 1.7 | 33.7 | 2 | 2.2 | 42.3 | 3170 |
50 | 7/0.53 | 1.5 | 0.6 | 2 | 43 | 2.5 | 2.5 | 53.2 | 5020 |
