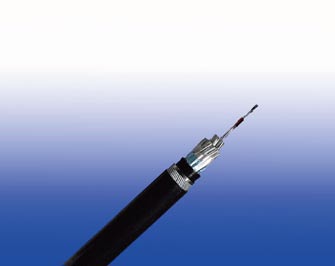

FIREGUARD系列PVC阻燃电缆

PVC阻燃仪表缆PVC阻燃单对屏蔽&总屏蔽,铠装仪表缆(多对)
RE-2X(St)YSWAY

应用

PVC铠装阻燃系列(第1部分 类型2)线缆通常用于室内安装和潮湿的地方。通常应用于当机械损伤的风险增加。镀锌钢丝铠装提供

了优秀的保护。通常用在工业过程制造工厂为通信、数据和声音传输信号和服务,也用于互连的电气设备和仪器, PVC护套可以减少

有毒烟雾和烟气排放。

标准

标准适应 BS 5308 Part 1 Type 2

防火性能

阻燃性（单根垂直线缆测试）	EN 60332-1-2; IEC 60332-1-2; BS EN 60332-1-2; VDE 0482-332-1 ; NBN C 30-004 (cat. F1); NF C32-070-2.1(C2);CEI 20-35/1-2; EN 50265-2-1*; DIN VDE 0482-265-2-1*
降低火蔓延（垂直安装的成束电缆测试）	EN 60332-3-24 (cat. C); IEC 60332-3-24; BS EN 60332-3-24;VDE 0482-332-3; NBN C 30-004 (cat. F2); NF C32-070-2.2(C1);CEI 20-22I3-4; EN 50266-2-4*; DIN VDE 0482-266-2-4
无卤	IEC 60754-1; EN 50267-2-1; DIN VDE 0482-267-2-1;CEI 20-37/2-1; BS 6425-1*
无腐蚀性气体排放	IEC 60754-2; EN 50267-2-2; DIN VDE 0482-267-2-2;CEI 20-37/2-2; BS 6425-2*
最小烟雾释放	IEC 61034-1&2; EN 61034 -1&2; DIN VDE 0482-1034-1&2;CEI 20-37/3-1&2; EN 50268-1&2*; BS 7622-1&2*
无有毒气体	NES 02-713; NF C 20-454

注：*表示该标准已经被取代

额定电压

300/500V

线缆结构

导体	退火铜或镀锡铜 截面积: 0.5mm²和0.75mm² 多股(Class 5), 0.5 mm², 1.0 mm²实心(Class 1),1.5mm² 或2.5mm², 多股(Class 2) 符合BS6360
绝缘	XLPE
绞合线对	根据不同的绞距长度，通过将绝缘导线进行绞合成不同的对数，进而将干扰降到最小。
对绞	两个绝缘导体均匀绞和在一起不超过100mm
单对屏蔽	含有镀锡铜导线和0.5mm²屏蔽的铝带或者聚酯带。
捆扎带	PETP透明胶带
总屏蔽	含有镀锡铜导线和0.5mm²屏蔽的铝带或者聚酯带
内护套	PVC复合物
铠装	镀锌钢丝铠装
外护套	热塑性PVC复合物，抵抗紫外线, 耐碳氢化合物、耐油、反啮齿动物和抗白蚁属性可以被作为选项。符合防火性能标准(IEC 60332 - 1,IEC 60332 - 3,UL 1581,UL 1666等)取决于氧指数的PVC复合物的全方位电缆设计。LSPVC也可以根据要求提供。

色谱

绝缘颜色	见技术信息表
外护套	黑色或蓝色

护套颜色：黑色或根据客户要求

物理性能和热性能

最大操作温度	-20°C - + 90°C( 固定安装)
	0°C - +50°C(操作温度)
最小弯曲半径	6 x 总外径

电气性能

导体截面积		MM²	0.5	0.5	0.75	1.0	1.5
导体股数		NO.×MM	1×0.8	16×0.2	24×0.2	1×1.13	7×0.53
导体最大电阻		OHM/KM	36.8	39.7	26.5	18.2	12.3
绝缘最小电阻		GOHM/KM	5	5	5	5	5
不平衡电容@1 KHZ(对数屏蔽)		PF/250M	250
最大交互电容 @ 1 KHZ 对非屏蔽或总屏蔽线缆 (除了一对和两对)		PF/M	115	115	115	115	115
最大交互电容 @ 1 KHZ单对屏蔽/总屏蔽线缆 (包括一对和两对)		PF/M	75	75	75	75	75
最大L/R比率相邻芯(电感/电阻)		ΜH/OHM	25	25	25	25	40
测试电压	芯线之间	V	1000	1000	1000	1000	1000
	芯线与屏蔽之间	V	1000	1000	1000	1000	1000
最大额定电压		V	300/500V

结构参数

对数	股数/单丝直径	标称导体截面积	标称绝缘厚度	标称内护套厚度	标称外径总内护套	标称铠装厚度	标称外护套厚度	标称总外径	大约重量
	NO./MM	MM²	MM	MM	MM	MM	MM	MM	KG/KM
2	1/0.80	0.5	0.5	0.9	9.7	0.9	1.4	14.3	380
5	1/0.80	0.5	0.5	1.2	13	1.25	1.5	18.5	640
10	1/0.80	0.5	0.5	1.2	16.9	1.25	1.7	22.8	890
15	1/0.80	0.5	0.5	1.3	19.7	1.6	1.7	26.3	1350
20	1/0.80	0.5	0.5	1.3	22.3	1.6	1.8	29.1	1470
30	1/0.80	0.5	0.5	1.5	27.1	1.6	1.9	34.1	1870
50	1/0.80	0.5	0.5	2	35	2	2.2	43.4	3000
2	16/0.2	0.5	0.6	1.1	11.2	0.9	1.5	16	460
5	16/0.2	0.5	0.6	1.2	14.5	1.25	1.6	20.2	760
10	16/0.2	0.5	0.6	1.3	19.3	1.6	1.8	26.1	1300
15	16/0.2	0.5	0.6	1.5	22.6	1.6	1.8	29.4	1440
20	16/0.2	0.5	0.6	1.5	25.7	1.6	1.9	32.7	1870
30	16/0.2	0.5	0.6	1.7	31	2	2.1	39.2	2400
50	16/0.2	0.5	0.6	2.2	39.9	2.5	2.4	49.7	3930
2	24/0.2	0.75	0.6	1.1	12.1	0.9	1.5	16.9	500
5	24/0.2	0.75	0.6	1.2	15.7	1.25	1.6	21.4	920
10	24/0.2	0.75	0.6	1.3	20.9	1.6	1.7	27.5	1610
15	24/0.2	0.75	0.6	1.5	24.6	1.6	1.9	31.6	1960
20	24/0.2	0.75	0.6	1.5	27.9	1.6	1.9	34.9	2420
30	24/0.2	0.75	0.6	2	34.4	2	2.2	42.8	3180
50	24/0.2	0.75	0.6	2.2	43.5	2.5	2.5	53.5	4506
2	1/1.13	1	0.6	1.1	11.9	0.9	1.5	16.7	515
5	1/1.13	1	0.6	1.2	15.4	1.25	1.6	21.1	950
10	1/1.13	1	0.6	1.3	20.5	1.6	1.8	27.3	1330
15	1/1.13	1	0.6	1.5	24.1	1.6	1.9	31.1	1680
20	1/1.13	1	0.6	1.7	27.7	2	2	35.7	2540
30	1/1.13	1	0.6	2	33.7	2	2.2	42.1	2900
50	1/1.13	1	0.6	2.2	42.5	2.5	2.5	52.5	4800
2	7/0.53	1.5	0.6	1.2	13.6	1.25	1.6	19.3	730
5	7/0.53	1.5	0.6	1.3	17.7	1.6	1.7	24.3	1180
10	7/0.53	1.5	0.6	1.5	23.9	1.6	1.9	30.9	1820
15	7/0.53	1.5	0.6	1.7	28	2	2	36	2350
20	7/0.53	1.5	0.6	1.7	31.7	2	2.1	39.9	3030
30	7/0.53	1.5	0.6	2	38.6	2	2.5	48.6	4050
50	7/0.53	1.5	0.6	2.2	48.9	2	2.7	59.3	5960
