FIREGUARD系列PVC阻燃电缆
PVC阻燃电力缆 & 控制缆

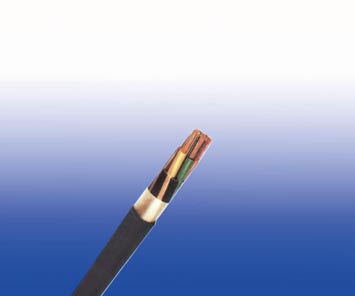

450/750V XLPE绝缘, PVC护套, 屏蔽电力缆 (2-4芯)
FGD200 07RCV-R (CU/XLPE/CUTO/PVC 450/750V Class 2)
应用
铜带屏蔽阻燃电缆该线缆主要应用于发电站、公共交通客运系统、机场、石化工厂、酒店、医院、高层建筑等的配线电缆。
标准
标准适应 IEC 60502-1
防火性能
| 阻燃性（单根垂直线缆测试） | EN 60332-1-2; IEC 60332-1-2; BS EN 60332-1-2; VDE 0482-332-1 ; NBN C 30-004 (cat. F1); NF C32-070-2.1(C2);CEI 20-35/1-2; EN 50265-2-1*; DIN VDE 0482-265-2-1* |
|---|---|
| 降低火蔓延（垂直安装的成束电缆测试） | EN 60332-3-24 (cat. C); IEC 60332-3-24; BS EN 60332-3-24;VDE 0482-332-3; NBN C 30-004 (cat. F2); NF C32-070-2.2(C1);CEI 20-22/3-4; EN 50266-2-4*; DIN VDE 0482-266-2-4 |
| 无卤 | IEC 60754-1; EN 50267-2-1; DIN VDE 0482-267-2-1;CEI 20-37/2-1; BS 6425-1* |
| 无腐蚀性气体排放 | IEC 60754-2; EN 50267-2-2; DIN VDE 0482-267-2-2;CEI 20-37/2-2; BS 6425-2* |
| 最小烟雾释放 | IEC 61034-1&2; EN 61034 -1&2; DIN VDE 0482-1034-1&2;CEI 20-37/3-1&2; EN 50268-1&2*; BS 7622-1&2* |
| 无有毒气体 | NES 02-713; NF C 20-454 |
额定电压
450/750V
线缆结构
| 导体 | 平纹退火铜，多股绞合符合IEC(EN) 60228 class 2 |
|---|---|
| 绝缘 | 交联聚乙烯复合物 |
| 填料，粘合剂（其他） | PP, PET, PVC |
| 总屏蔽 | 铜带 |
| 外护套 | 热塑性PVC复合物，抵抗紫外线, 耐碳氢化合物、耐油、反啮齿动物和抗白蚁属性可以被作为选项。符合防火性能标准(/EC 60332 - 1,/EC 60332 - 3,UL 1581,UL 1666等)取决于氧指数的PVC复合物的全方位电缆设计。LSPVC也可以根据要求提供。 |
色谱
绝缘颜色遵循标准 BS 7671
| 带接地导体 | 不带接地导体 | |
| 2芯 | - | 棕色， 蓝色 |
| 3芯 | 黄绿线, 棕色，蓝色 | 棕色, 灰色, 黑色 |
| 4芯 | 黄绿线，棕色，灰色，黑色 | 棕色, 灰色, 黑色, 蓝色 |
| 5芯 | 黄绿线，棕色，灰色，黑色, 蓝色 | 棕色, 灰色, 黑色, 蓝色, 黑色 |
| 5芯以上 | 黄绿线, 黑色数根 | 黑色数根 |
护套颜色：黑色或根据客户要求
物理性能和热性能
| 工作温度范围 | 最大90°C对于XLPE |
|---|---|
| 短路过载温度可达250°C(5s) | |
| 最小弯曲半径 | 8 x 总外径 |
结构参数
| 导体 | FGD200 07RCV-R | |||||||
|---|---|---|---|---|---|---|---|---|
| 芯数 × 截面积 | 股数/单丝直径 | 标称总外径导体 | 标称绝缘厚度 | 标称铜带厚度 | 标称护套厚度 | 标称总外径 | 最大导体 直流阻抗@20°C | 大约重量 |
| NO×MM² | NO./MM | MM | MM | MM | MM | MM | Ω/KM | KG/KM |
| 2×1.0 | 7/0.44 | 1.32 | 0.7 | 0.1 | 1.2 | 10.7 | 18.1 | 172 |
| 2×1.5 | 7/0.53 | 1.59 | 0.7 | 0.1 | 1.3 | 11.3 | 12.1 | 197 |
| 2×2.5 | 7/0.67 | 2.01 | 0.7 | 0.1 | 1.3 | 12.2 | 7.41 | 239 |
| 2×4.0 | 7/0.85 | 2.55 | 0.7 | 0.1 | 1.3 | 13.4 | 4.61 | 300 |
| 3×1.0 | 7/0.44 | 1.32 | 0.7 | 0.1 | 1.3 | 11.2 | 18.1 | 194 |
| 3×1.5 | 7/O.53 | 1.59 | 0.7 | 0.1 | 1.3 | 11.8 | 12.1 | 224 |
| 3×2.5 | 7/0,67 | 2.01 | 0.7 | 0.1 | 1.3 | 12.8 | 7.41 | 276 |
| 3×4.0 | 7/0.85 | 2.55 | 0.7 | 0.1 | 1.3 | 14.1 | 4.61 | 353 |
| 4×1.0 | 7/0.44 | 1.32 | 0.7 | 0.1 | 1.3 | 12.0 | 18.1 | 224 |
| 4×1.5 | 7/0.53 | 1.59 | 0.7 | 0.1 | 1.4 | 12.7 | 12.1 | 261 |
| 4×2.5 | 7/0.67 | 2.01 | 0.7 | 0.1 | 1.3 | 13.9 | 7.41 | 326 |
| 4×4.0 | 7/0.85 | 2.55 | 0.7 | 0.1 | 1.3 | 15.3 | 4.61 | 422 |
电气性能
| 导体操作温度 | 90°C |
|---|---|
| 周围环境 | 30°C |
载流容量 (Amp)
| 导体截面积 | 参考方法4（附在热绝缘墙上的导管上） | 参考方法3（附在线槽或者墙上等的导管上） | 参考方法1（直接 用夹子夹住） |
参考方法11（在一个有孔径的电缆匣中，垂直或者水平） | 参考方法12 | ||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 水平隔开 | 垂直隔开 | 三相分开 | |||||||||
| 2根电缆单相交流或者直流电 | 3根或者4根电缆三相交流电 | 2根电缆单相交流或者直流电 | 3根或者4根电缆三相交流电 | 2根电缆单相交流或者直流电电缆水平分开或者紧挨着 | 3根或者4根 电缆三相交流电电缆水平分开或者紧挨着 | 2根电缆单相交流或者直流电缆水平分开或者紧挨着 | 3根或者4根电缆三相交流电电缆水平分开或者紧挨着 | 2根电缆单相交流或者直流3根电缆三相交流电 | 2根电缆单相交流或者直流3根 电缆三相交流电 | 3根电缆三相分开3相交流电 | |
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 |
| MM² | A | A | A | A | A | A | A | A | A | A | A |
| 1.0 | 13 | - | - | - | 15 | - | - | - | - | - | - |
| 1.5 | 18 | 17 | 22 | 19 | 25 | 23 | - | - | - | - | - |
| 2.5 | 24 | 23 | 30 | 26 | 34 | 31 | - | - | - | - | - |
| 4 | 33 | 30 | 40 | 35 | 46 | 41 | - | - | - | - | - |
电压降（A/M）
| 标称截面积 | 2根电缆直流电 | 2根电缆单相交流电 | 3或4根电缆单相交流电 | |||
|---|---|---|---|---|---|---|
| 参考方法3和4（附在墙上的导管上等） | 参考方法1和11（直接用线夹夹 住或者置于电缆槽中） | 参考方法3和4（附在墙上的导管上等） | 参考方法1，11,12（三相分开） | 参考方法1,11（水平相邻分开） | ||
| 1 | 2 | 3 | 4 | 5 | 6 | 7 |
| MM² | MV/A/M | MV/A/M | MV/A/M | MV/A/M | MV/A/M | MV/A/M |
| 1.0 | 46 | 46 | - | - | - | - |
| 1.5 | 31 | 31 | 27 | 27 | 27 | 27 |
| 2.5 | 19 | 19 | 16 | 16 | 16 | 16 |
| 4 | 33 | 12 | 10 | 10 | 10 | 10 |
