FIRETOX系列LSZH阻燃电缆
LSZH阻燃电力缆 & 控制缆

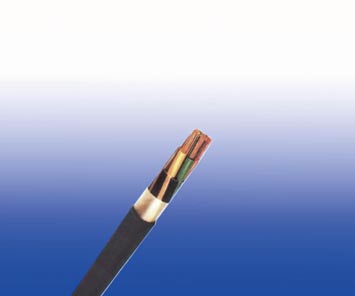

450/750V XLPE绝缘, LSZH护套, 屏蔽电力缆 (多芯)
FTX200 07RCZ1-R (CU/XLPE/CUTO/LSZH 450/750V Class 2)
应用
多芯450/750V XLPE绝缘, LSZH护套, 屏蔽电力缆主要应用于发电站、公共交通客运系统、机场、石化工厂、酒店、医院、高层建筑等
的配线电缆。
标准
标准适应 IEC 60502-1
防火标准
阻燃性(单根垂直线缆测试) | EN 60332-1-2; IEC 60332-1-2; BS EN 60332-1-2; VDE0482-332-1; NBN C 30-004 (cat. F1); NF C32-070-2.1(C2);CEI 20-35/1-2; EN 50265-2-1*; DIN VDE 0482-265-2-1* |
---|---|
降低火蔓延(垂直安装的成束电缆测试) | EN 60332-3-24 (cat. C); IEC 60332-3-24; BS EN 60332-3-24;VDE 0482-332-3; NBN C 30-004 (cat. F2); NF C32-070-2.2(C1);CEI 20-22/3-4; EN 50266-2-4*; DIN VDE 0482-266-2-4 |
无卤 | IEC 60754-1; EN 50267-2-1; DIN VDE 0482-267-2-1;CEI 20-37/2-1; BS 6425-1* |
无腐蚀性气体排放 | IEC 60754-2; EN 50267-2-2; DIN VDE 0482-267-2-2;CEI 20-37/2-2; BS 6425-2* |
最小烟雾释放 | IEC 61034-1&2; EN 61034 -1&2; DIN VDE 0482-1034-1&2;CEI 20-37/3-1&2; EN 50268-1&2*; BS 7622-1&2* |
无毒有害气体 | NES 02-713; NF C 20-454 |
注:*表示该标准已经被取代
额定电压
450/750V
线缆结构
导体 | 平纹退火铜,多股绞合符合IEC(EN) 60228 class 2。 |
---|---|
绝缘 | 交联聚乙烯复合物。 |
填料,粘合剂(其他) | PP, PET, LSZH |
外护套 | 热塑性LSZH复合物,BS(7655-6.1标准(LTS3型号(热固性LSZH复合物,BS 7655-2.6标准 SW2-SW4也可以提供).防紫外线,耐烃,防油,防啮齿动物,防白蚁均可以被作为选项。 |
色谱
绝缘颜色遵循标准BS 7671
带接地导体 | 不带接地导体 | |
2芯 | - | 棕色,蓝色 |
3芯 | 黄绿线, 棕色,蓝色 | 棕色, 灰色, 黑色 |
4芯 | 黄绿线,棕色,灰色,黑色 | 棕色, 灰色, 黑色, 蓝色 |
5芯 | 黄绿线,棕色,灰色,黑色, 蓝色 | 棕色, 灰色, 黑色, 蓝色, 黑色 |
5芯以上 | 黄绿线, 黑色数根 | 黑色数根 |
护套颜色:黑色或根据客户要求
物理性能和热性能
工作温度范围(固定状态下) | 最大90°C对于XLPE |
---|---|
|
短路过载温度可达250°C(5s) |
最小弯曲半径 | 8 × 总外径 |
结构参数
导体 | FTX200 07RCZ1-R | |||||||
---|---|---|---|---|---|---|---|---|
芯数 X 截面积 | 股数/单丝直径 | 标称总外径导体 | 标称绝缘厚度 | 标称铜带厚度 | 标称护套厚度 | 标称总外径 | 最大导体直流阻抗@20°C | 大约重量 |
NOXMM² | NO./MM | MM | MM | MM | MM | MM | Ω/KM | KG/KM |
7x1.0 | 7/0.44 | 1.32 | 0.7 | 0.1 | 1.3 | 13.9 | 18.1 | 309 |
7x1.5 | 7/0.53 | 1.59 | 0.7 | 0.1 | 1.4 | 14.8 | 12.1 | 366 |
7x2.5 | 7/0.44 | 2.01 | 0.7 | 0.1 | 1.4 | 16.2 | 7.41 | 468 |
12x1.5 | 7/0.53 | 1.59 | 0.7 | 0.1 | 1.5 | 18.9 | 12.1 | 560 |
12x2.5 | 7/0.67 | 2.01 | 0.7 | 0.1 | 1.5 | 20.8 | 7.41 | 727 |
19x1.5 | 7/0.53 | 1.59 | 0.7 | 0.1 | 1.6 | 21.9 | 12.1 | 786 |
19x2.5 | 7/0.67 | 2.01 | 0.7 | 0.1 | 1.6 | 24.2 | 7.41 | 1,037 |
电气性能
导体操作温度 | 90°C |
---|---|
周围环境 | 30°C |
载流容量 (Amp)
导体截面积 | 参考方法4(附在热绝缘墙上的导管上) | 参考方法3(附在线槽或者墙上等的导管上) | 参考方法1(直接用夹子夹住) | 参考方法11(在一个 有孔径的电缆匣中,垂直或者水平) |
参考方法12 | ||||||
---|---|---|---|---|---|---|---|---|---|---|---|
水平隔开 | 垂直隔开 | 三相分开 | |||||||||
2根电缆单相交流或者直流电 | 3根或者4根电缆三相交流电 | 2根电缆单相交流或者直流电 | 3根或者4根电缆三相交流电 | 2根电缆单相交流或者直流电电缆水平分开或者紧挨着 | 3根或者4根电缆三相交流电 电缆水平分开或者紧挨着 | 2根电缆单相交流或者直流电缆水平分开或者紧挨着 | 3根或者4根电缆三相交流电电缆水平分开或者紧挨着 | 2根电缆单相交流或者直流3根电缆三相交流电 | 2根电缆单相交流或者直流3根电缆三相交流电 | 3根电缆三相分开3相交流电 | |
1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 |
MM² | A | A | A | A | A | A | A | A | A | A | A |
1.0 | 13 | - | - | - | 15 | - | - | - | - | - | - |
1.5 | 18 | 17 | 22 | 19 | 25 | 23 | - | - | - | - | - |
2.5 | 24 | 23 | 30 | 26 | 34 | 31 | - | - | - | - | - |
4 | 33 | 30 | 40 | 35 | 46 | 41 | - | - | - | - | - |
电压降(A/M)
标称截面积 | 2根电缆直流电 | 2根电缆单相交流电 | 3或4根电缆单相交流电 | |||
---|---|---|---|---|---|---|
参考方法3和4(附在墙上的导管上等) | 参考方法1和11(直接用线夹夹住或者置于电缆槽中) | 参考方法3和4(附在墙上的导管上等) | 参考方法1,11,12(三相分开) | 参考方法1,11(水平相邻分开) | ||
1 | 2 | 3 | 4 | 5 | 6 | 7 |
MM² | MV/A/M | MV/A/M | MV/A/M | MV/A/M | MV/A/M | MV/A/M |
1.0 | 46 | 46 | - | - | - | - |
1.5 | 31 | 31 | 27 | 27 | 27 | 27 |
2.5 | 19 | 19 | 16 | 16 | 16 | 16 |
4 | 33 | 12 | 10 | 10 | 10 | 10 |
