FIRETOX系列LSZH阻燃电缆
LSZH阻燃电力缆 & 控制缆

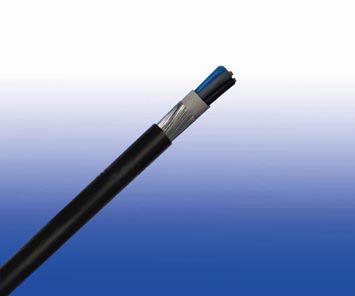

600/1000V XLPE绝缘, LSZH护套, 非铠装电力缆 (2-5芯 & 多芯)
FTX400 1RZ1-R (CU/XLPE/LSZH 600/1000V Class 2)
应用
600/1000V XLPE绝缘, LSZH护套, 非铠装电力缆主要应用于发电站、公共交通客运系统、机场、石化工厂、酒店、医院、高层建筑
等的配线电缆。
标准
标准适应 IEC 60502-1
防火标准
阻燃性(单根垂直线缆测试) | EN 60332-1-2; IEC 60332-1-2; BS EN 60332-1-2; VDE0482-332-1; NBN C 30-004 (cat. F1); NF C32-070-2.1(C2);CEI 20-35/1-2; EN 50265-2-1*; DIN VDE 0482-265-2-1* |
---|---|
降低火蔓延(垂直安装的成束电缆测试) | EN 60332-3-24 (cat. C); IEC 60332-3-24; BS EN 60332-3-24;VDE 0482-332-3; NBN C 30-004 (cat. F2); NF C32-070-2.2(C1);CEI 20-22/3-4; EN 50266-2-4*; DIN VDE 0482-266-2-4 |
无卤 | IEC 60754-1; EN 50267-2-1; DIN VDE 0482-267-2-1;CEI 20-37/2-1; BS 6425-1* |
无腐蚀性气体排放 | IEC 60754-2; EN 50267-2-2; DIN VDE 0482-267-2-2;CEI 20-37/2-2; BS 6425-2* |
最小烟雾释放 | IEC 61034-1&2; EN 61034 -1&2; DIN VDE 0482-1034-1&2;CEI 20-37/3-1&2; EN 50268-1&2*; BS 7622-1&2* |
无毒有害气体 | NES 02-713; NF C 20-454 |
注:*表示该标准已经被取代
额定电压
600/1000V
线缆结构
导体 | 平纹退火铜,多股绞合符合IEC(EN) 60228 class 2。 |
---|---|
绝缘 | 交联聚乙烯复合物。 |
外护套 | 热塑性LSZH复合物,BS(7655-6.1标准(LTS3型号(热固性LSZH复合物,BS 7655-2.6标准SW2-SW4也可以提供) 防紫外线,耐烃,防油,防啮齿动物,防白蚁均可以被作为选项。 |
色谱
绝缘颜色遵循标准BS 7671
带接地导体 | 不带接地导体 | |
2芯 | - | 棕色,蓝色 |
3芯 | 黄绿线, 棕色,蓝色 | 棕色, 灰色, 黑色 |
4芯 | 黄绿线,棕色,灰色,黑色 | 棕色, 灰色, 黑色, 蓝色 |
5芯 | 黄绿线,棕色,灰色,黑色, 蓝色 | 棕色, 灰色, 黑色, 蓝色, 黑色 |
5芯以上 | 黄绿线, 黑色数根 | 黑色数根 |
护套颜色:黑色或根据客户要求
物理性能和热性能
工作温度范围(固定状态下) | 最大90°C对于XLPE |
---|---|
|
短路过载温度可达250°C(5s) |
最小弯曲半径 | 8 × 总外径 |
结构参数
导体 | FTX400 1RZ1-R | |||
---|---|---|---|---|
芯数/截面积 | 股数/单丝直径 | 标称绝缘厚度 | 标称总外径 | 大约重量 |
MM² | NO./MM | MM | MM | MM |
2 芯 | ||||
2x1.5 | 7/0.53 | 0.7 | 10.0 | 126 |
2x2.5 | 7/0.67 | 0.7 | 10.8 | 158 |
2x4 | 7/0.85 | 0.7 | 11.9 | 205 |
2x6 | 7/1.04 | 0.7 | 13.0 | 264 |
2x10 | 7/1.35 | 0.7 | 14.9 | 378 |
2x16 | 7/1.70 | 0.7 | 17.0 | 534 |
2x25 | 7/2.14 | 0.9 | 20.4 | 650 |
2x35 | 7/2.52 | 0.9 | 22.7 | 880 |
3 芯 | ||||
3x1.5 | 7/0.53 | 0.7 | 10.5 | 145 |
3x2.5 | 7/0.67 | 0.7 | 11.4 | 185 |
3x4 | 7/0.85 | 0.7 | 12.5 | 247 |
3x6 | 7/1.04 | 0.7 | 13.8 | 323 |
3x10 | 7/1.35 | 0.7 | 15.8 | 474 |
3x16 | 7/1.70 | 0.7 | 18.0 | 682 |
3x25 | 7/2.14 | 0.9 | 21.7 | 910 |
3x35 | 7/2.52 | 0.9 | 24.0 | 1180 |
3x50 | 19/1.78 | 1.0 | 25.5 | 1600 |
3x70 | 19/2.14 | 1.1 | 29.0 | 2240 |
3x95 | 19/2.52 | 1.1 | 33.5 | 3050 |
3x120 | 37/2.03 | 1.2 | 37.5 | 3800 |
3x150 | 37/2.25 | 1.4 | 40.5 | 4640 |
3x185 | 37/2.52 | 1.6 | 45.0 | 5870 |
3x240 | 61/2.25 | 1.7 | 50.5 | 7670 |
3x300 | 61/2.52 | 1.8 | 57.0 | 9460 |
3x400 | 61/2.85 | 2.0 | 63.0 | 11945 |
3 芯 + 1 芯 EARTH 导体 | ||||
3x10/6 | 7/1.35 | 0.7 | 16.5 | 543 |
3x16/10 | 7/1.70 | 0.7 | 18.85 | 793 |
3x25/10 | 7/2.14 | 0.9 | 22.1 | 1021 |
3x25/16 | 7/2.14 | 0.9 | 23.0 | 1070 |
3x35/16 | 19/1.53 | 0.9 | 24.3 | 1349 |
3x35/25 | 19/1.53 | 0.9 | 25.2 | 1470 |
3x50/16 | 19/1.78 | 1 | 26.1 | 1769 |
3x50/25 | 19/1.78 | 1 | 27.3 | 1890 |
3x50/35 | 19/1.78 | 1 | 27.8 | 1995 |
3x70/25 | 19/2.14 | 1.1 | 30.2 | 2530 |
3x70/35 | 19/2.14 | 1.1 | 30.9 | 2660 |
3x70/50 | 19/2.14 | 1.1 | 31.5 | 2840 |
3x95/16 | 19/2.52 | 1.1 | 34.6 | 3240 |
3x95/25 | 19/2.52 | 1.1 | 35.1 | 3340 |
3x95/35 | 19/2.52 | 1.1 | 36.0 | 3470 |
3x95/50 | 19/2.52 | 1.1 | 36.8 | 3650 |
3x120/35 | 37/2.03 | 1.2 | 38.2 | 3920 |
3x120/50 | 37/2.03 | 1.2 | 39.1 | 4400 |
3x120/70 | 37/2.03 | 1.2 | 40.0 | 4610 |
3x120/95 | 37/2.03 | 1.2 | 41.2 | 4820 |
3x150/50 | 37/2.25 | 1.4 | 41.5 | 5240 |
3x150/50 | 37/2.25 | 1.4 | 42.3 | 5450 |
3x150/95 | 37/2.25 | 1.4 | 43.6 | 5660 |
3x150/120 | 37/2.25 | 1.4 | 44.8 | 6240 |
3x185/70 | 37/2.52 | 1.6 | 46.0 | 6470 |
3x185/95 | 37/2.52 | 1.6 | 47.5 | 6680 |
3x185/120 | 37/2.52 | 1.6 | 47.9 | 6990 |
3x185/150 | 37/2.52 | 1.6 | 48.5 | 7395 |
3x240/70 | 61/2.25 | 1.7 | 49.2 | 7580 |
3x240/95 | 61/2.25 | 1.7 | 52.3 | 8480 |
3x240/120 | 61/2.25 | 1.7 | 53.4 | 8690 |
3x240/150 | 61/2.25 | 1.7 | 54.9 | 9095 |
3x300/95 | 61/2.52 | 1.8 | 55.6 | 9380 |
3x300/120 | 61/2.52 | 1.8 | 58.1 | 10480 |
3x300/150 | 61/2.52 | 1.8 | 57.3 | 11170 |
3x300/185 | 61/2.52 | 1.8 | 58.7 | 11480 |
3x300/240 | 61/2.52 | 1.8 | 62.4 | 11290 |
4 芯 | ||||
4x1.5 | 7/0.53 | 0.7 | 11.3 | 169 |
4x2.5 | 7/0.67 | 0.7 | 12.3 | 220 |
4x4 | 7/0.85 | 0.7 | 13.6 | 297 |
4x6 | 7/1.04 | 0.7 | 15.0 | 392 |
4x10 | 7/1.35 | 0.7 | 17.2 | 585 |
4x16 | 7/1.70 | 0.7 | 19.7 | 851 |
4x25 | 7/2.14 | 0.9 | 23.9 | 1200 |
4x35(S) | 7/2.52 | 0.9 | 25.0 | 1600 |
4x50(S) | 19/1.78 | 1.0 | 28.0 | 2200 |
4x70(S) | 19/2.14 | 1.1 | 32.0 | 3050 |
4x95(S) | 19/2.52 | 1.1 | 37.0 | 4070 |
4x120(S) | 37/2.03 | 1.2 | 42.0 | 5915 |
4x150(S) | 37/2.25 | 1.4 | 46.0 | 6350 |
4x185(S) | 37/2.52 | 1.6 | 50.0 | 7890 |
4x240(S) | 61/2.25 | 1.7 | 57.0 | 10400 |
4x300(S) | 61/2.52 | 1.8 | 63.0 | 12810 |
4x400(S) | 61/2.85 | 2.0 | 71.0 | 15869 |
4x500(S) | 61/3.20 | 2.2 | 78.0 | 20300 |
4 芯 + 1 芯 EARTH 导体 | ||||
4x10/6 | 7/1.35 | 0.7 | 19 | 654 |
4x16/10 | 7/1.70 | 0.7 | 21.95 | 962 |
4x25/10 | 7/2.14 | 0.7 | 26.65 | 1311 |
4x25/16 | 7/2.14 | 0.7 | 27.3 | 1369 |
4x35/16 | 19/1.53 | 0.9 | 27.6 | 1769 |
4x35/25 | 19/1.53 | 0.9 | 28.4 | 1890 |
4x50/16 | 19/1.78 | 1 | 29.4 | 2369 |
4x50/25 | 19/1.78 | 1 | 31.6 | 2490 |
4x50/35 | 19/1.78 | 1 | 33.6 | 3249 |
4x70/25 | 19/2.14 | 1.1 | 34.2 | 3340 |
4x70/35 | 19/2.14 | 1.1 | 35.6 | 3470 |
4x70/50 | 19/2.14 | 1.1 | 37.8 | 3650 |
4x95/16 | 19/2.52 | 1.1 | 41.5 | 4239 |
4x95/25 | 19/2.52 | 1.1 | 42.6 | 4360 |
4x95/35 | 19/2.52 | 1.1 | 43.3 | 4510 |
4x95/50 | 19/2.52 | 1.1 | 44.1 | 4670 |
4x120/35 | 37/2.03 | 1.2 | 42.6 | 6335 |
4x120/50 | 37/2.03 | 1.2 | 43.8 | 6515 |
4x120/70 | 37/2.03 | 1.2 | 45.9 | 6725 |
4x120/95 | 37/2.03 | 1.2 | 46.4 | 6920 |
4x150/70 | 37/2.25 | 1.4 | 47.3 | 6950 |
4x150/95 | 37/2.25 | 1.4 | 48.5 | 7160 |
4x150/120 | 37/2.25 | 1.4 | 50.2 | 7370 |
4x185/70 | 37/2.52 | 1.6 | 53.7 | 7965 |
4x185/95 | 37/2.52 | 1.6 | 52.4 | 8490 |
4x185/120 | 37/2.52 | 1.6 | 53.9 | 8700 |
4x185/150 | 37/2.52 | 1.6 | 55.6 | 8910 |
4x240/70 | 61/2.25 | 1.7 | 59.4 | 9260 |
4x240/95 | 61/2.25 | 1.7 | 59.4 | 9600 |
4x240/120 | 61/2.25 | 1.7 | 61.9 | 11210 |
4x240/150 | 61/2.25 | 1.7 | 63.4 | 11420 |
4x300/95 | 61/2.52 | 1.8 | 67.8 | 12010 |
4x300/120 | 61/2.52 | 1.8 | 64.0 | 12110 |
4x300/150 | 61/2.52 | 1.8 | 66.1 | 13830 |
4x300/185 | 61/2.52 | 1.8 | 71.5 | 14520 |
4x300/240 | 61/2.52 | 1.8 | 72.0 | 14830 |
5 芯 | ||||
5x1.5 | 7/0.53 | 0.7 | 13.7 | 205 |
5x2.5 | 7/0.67 | 0.7 | 14.9 | 265 |
5x4 | 7/0.85 | 0.7 | 16.3 | 360 |
5x6 | 7/1.04 | 0.7 | 18.2 | 478 |
5x10 | 7/1.35 | 0.7 | 20.8 | 720 |
5x16 | 7/1.70 | 0.7 | 24.2 | 1050 |
5x25 | 7/2.14 | 0.9 | 29.4 | 1485 |
5x35 | 19/1.53 | 0.9 | 30.3 | 1940 |
5x50 | 19/1.78 | 1 | 34 | 2667 |
5x70 | 19/2.14 | 1.1 | 38.5 | 3698 |
5x95 | 19/2.52 | 1.1 | 44.6 | 4934 |
5x120 | 37/2.03 | 1.2 | 5.8 | 7171 |
5x150 | 37/2.25 | 1.4 | 55.6 | 7699 |
5x185 | 37/2.52 | 1.6 | 60.4 | 9566 |
5x240 | 61/2.25 | 1.7 | 69.1 | 12610 |
5x300 | 61/2.52 | 1.8 | 76.4 | 15532 |
5x400 | 61/2.85 | 2 | 86.1 | 19241 |
7 芯 | ||||
7x1.5 | 7/0.53 | 0.7 | 12.4 | 225 |
7x2.5 | 7/0.67 | 0.7 | 13.8 | 303 |
7x4 | 7/0.85 | 0.7 | 15.5 | 422 |
10 芯 | ||||
10x1.5 | 7/0.53 | 0.7 | 15.6 | 325 |
10x2.5 | 7/0.67 | 0.7 | 17.5 | 426 |
10x4 | 7/0.85 | 0.7 | 19.7 | 597 |
12 芯 | ||||
12x1.5 | 7/0.53 | 0.7 | 16.2 | 370 |
12x2.5 | 7/0.67 | 0.7 | 18.1 | 489 |
12x4 | 7/0.85 | 0.7 | 20.3 | 690 |
19 芯 | ||||
19x1.5 | 7/0.53 | 0.7 | 19.0 | 516 |
19x2.5 | 7/0.67 | 0.7 | 21.3 | 725 |
19x4 | 7/0.85 | 0.7 | 24.0 | 1037 |
27 芯 | ||||
27x1.5 | 7/0.53 | 0.7 | 22.7 | 712 |
27x2.5 | 7/0.67 | 0.7 | 25.5 | 1004 |
27x4 | 7/0.85 | 0.7 | 28.8 | 1445 |
37 芯 | ||||
37x1.5 | 7/0.53 | 0.7 | 25.5 | 941 |
37x2.5 | 7/0.67 | 0.7 | 28.7 | 1334 |
37x4 | 7/0.85 | 0.7 | 32.5 | 1932 |
48 芯 | ||||
48x1.5 | 7/0.53 | 0.7 | 29.0 | 1186 |
48x2.5 | 7/0.67 | 0.7 | 32.9 | 1706 |
48x4 | 7/0.85 | 0.7 | 37.3 | 2479 |
电气性能
导体操作温度 | 90°C |
---|---|
周围环境 | 30°C |
载流容量 (Amp)
导体截面积 | 参考方法4(附在热绝缘墙上的导管上) | 参考方法3(附在线槽或者墙上等 的导管上) | 参考方法1(直接用夹子夹住) | 参考方法11(在一个 有孔径的电缆匣中,垂直或者水平) |
参考方法12 | ||||||
---|---|---|---|---|---|---|---|---|---|---|---|
水平隔开 | 垂直隔开 | 三相分开 | |||||||||
2根电缆单相交流或者直流电 | 3根或者4根电缆三相交流电 | 2根电缆单相交流或者直流电 | 3根或者4根电缆三相交流电 | 2根电缆单相交流或者直流电电缆水平分开或者紧挨着 | 3根或者4根电缆三相交流电电缆水平分开或者紧挨着 | 2根电缆单相交流或者直流电缆水平分开或者紧挨着 | 3根或者4根电缆三相交流电电缆水平分开或者紧挨着 | 2根电缆单相交流或者直流3根电缆三相交流电 | 2根电缆单相交流或者直流3根电缆三相交流电 | 3根电缆三相分开3相交流电 | |
1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 |
MM² | A | A | A | A | A | A | A | A | A | A | A |
1.5 | 18 | 17 | 22 | 19 | 25 | 23 | - | - | - | - | - |
2.5 | 24 | 23 | 30 | 26 | 34 | 31 | - | - | - | - | - |
4 | 33 | 30 | 40 | 35 | 46 | 41 | - | - | - | - | - |
6 | 43 | 39 | 51 | 45 | 59 | 54 | - | - | - | - | - |
10 | 58 | 53 | 71 | 63 | 81 | 74 | - | - | - | - | - |
16 | 76 | 70 | 95 | 85 | 109 | 99 | - | - | - | - | - |
25 | 100 | 91 | 126 | 111 | 143 | 130 | 158 | 140 | 183 | 163 | 138 |
35 | 125 | 111 | 156 | 138 | 176 | 161 | 195 | 176 | 226 | 203 | 171 |
50 | 149 | 135 | 189 | 168 | 228 | 209 | 293 | 215 | 274 | 246 | 209 |
70 | 189 | 170 | 240 | 214 | 293 | 268 | 308 | 279 | 351 | 318 | 270 |
95 | 228 | 205 | 290 | 259 | 355 | 326 | 375 | 341 | 426 | 389 | 330 |
120 | 263 | 235 | 336 | 299 | 413 | 379 | 436 | 398 | 495 | 453 | 385 |
150 | 300 | 270 | 375 | 328 | 476 | 436 | 505 | 461 | 570 | 524 | 445 |
185 | 341 | 306 | 426 | 370 | 545 | 500 | 579 | 530 | 651 | 600 | 511 |
240 | 400 | 358 | 500 | 433 | 644 | 590 | 686 | 630 | 769 | 711 | 606 |
300 | 459 | 410 | 573 | 493 | 743 | 681 | 794 | 730 | 886 | 824 | 701 |
400 | - | - | 684 | 584 | 868 | 793 | 915 | 849 | 1065 | 994 | 820 |
500 | - | - | 783 | 666 | 990 | 904 | 1044 | 973 | 1228 | 1150 | 936 |
电压降(A/M)
导体截面 积 | 2根电缆直流电 | 2根电线单相交流电 | 3或4根电缆单相交流电 | |||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
参考方法3和4(附在墙上的导管上等) | 参考方法1和11(直接用线 夹夹住或者置于电缆槽中) |
参考方法3和4(附在墙上的导管上等) | 参考方法1,11,12(三相分开) | 参考方法1,11(水平相邻分开) | ||||||||||||
1 | 2 | 3 | 4 | 5 | 6 | 7 | ||||||||||
MM² | MV/A/M | MV/A/M | MV/A/M | MV/A/M | MV/A/M | MV/A/M | ||||||||||
1.5 | 31 | 31 | 27 | 27 | 27 | 27 | ||||||||||
2.5 | 19 | 19 | 16 | 16 | 16 | 16 | ||||||||||
4 | 33 | 12 | 10 | 10 | 10 | 10 | ||||||||||
6 | 7.8 | 7.9 | 6.8 | 6.8 | 6.8 | 6.8 | ||||||||||
10 | 4.7 | 4.7 | 4.7 | 4 | 4 | 4 | ||||||||||
16 | 2.9 | 2.9 | 2.9 | 2.5 | 2.5 | 2.5 | ||||||||||
r | x | z | r | x | z | r | x | z | r | x | z | r | x | z | ||
25 | 1.85 | 1.85 | 0.31 | 1.90 | 1.85 | 0.190 | 1.85 | 1.60 | 0.27 | 1.65 | 1.600 | 0.165 | 1.600 | 1.600 | 0.190 | 1.600 |
35 | 1.35 | 1.35 | 0.29 | 1.35 | 1.35 | 0.180 | 1.35 | 1.15 | 0.25 | 1.15 | 1.150 | 0.155 | 1.50 | 1.150 | 0.180 | 1.150 |
50 | 0.99 | 1.00 | 0.29 | 1.05 | 0.99 | 0.180 | 1.00 | 0.87 | 0.25 | 0.90 | 0.860 | 0.155 | 0.870 | 0.860 | 0.180 | 0.870 |
70 | 0.68 | 0.70 | 0.28 | 0.75 | 0.68 | 0.175 | 0.71 | 0.60 | 0.24 | 0.65 | 0.590 | 0.150 | 0.610 | 0.590 | 0.175 | 0.620 |
95 | 0.49 | 0.51 | 0.27 | 0.58 | 0.49 | 0.170 | 0.52 | 0.44 | 0.23 | 0.50 | 0.430 | 0.145 | 0.450 | 0.430 | 0.170 | 0.460 |
120 | 0.39 | 0.41 | 0.26 | 0.48 | 0.39 | 0.165 | 0.43 | 0.35 | 0.23 | 0.42 | 0.340 | 0.140 | 0.370 | 0.340 | 0.165 | 0.380 |
150 | 0.32 | 0.33 | 0.26 | 0.43 | 0.32 | 0.165 | 0.36 | 0.29 | 0.23 | 0.37 | 0.280 | 0.140 | 0.310 | 0.280 | 0.165 | 0.320 |
185 | 0.25 | 0.27 | 0.26 | 0.37 | 0.26 | 0.165 | 0.30 | 0.23 | 0.23 | 0.32 | 0.220 | 0.140 | 0.260 | 0.220 | 0.165 | 0.280 |
240 | 0.19 | 0.21 | 0.26 | 0.33 | 0.20 | 0.160 | 0.25 | 0.185 | 0.22 | 0.29 | 0.170 | 0.140 | 0.220 | 0.170 | 0.165 | 0.240 |
300 | 0.155 | 0.175 | 0.25 | 0.31 | 0.16 | 0.160 | 0.22 | 0.150 | 0.22 | 0.27 | 0.140 | 0.140 | 0.195 | 0.135 | 0.160 | 0.210 |
400 | 0.12 | 0.140 | 0.25 | 0.29 | 0.13 | 0.155 | 0.20 | 0.125 | 0.22 | 0.25 | 0.110 | 0.135 | 0.175 | 0.110 | 0.160 | 0.195 |
500 | 0.093 | 0.120 | 0.25 | 0.28 | 0.105 | 0.155 | 0.185 | 0.100 | 0.22 | 0.24 | 0.090 | 0.135 | 0.160 | 0.088 | 0.160 | 0.180 |
注:
r = 操作温度下导体电阻
x = 电抗
z = 阻抗
