FIRETOX系列LSZH阻燃电缆
LSZH阻燃仪表缆
阻燃总屏蔽仪表缆(多芯)

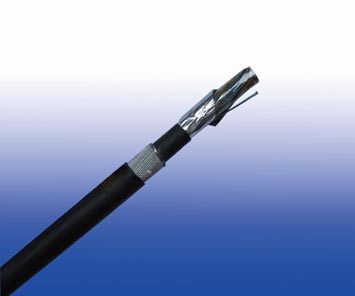

RE-2X(St)H
应用
LSZH阻燃系列(第1部分 类型1&2)线缆通常用于室内安装和潮湿的地方。通常用在工业生产过程中的通信、数据和声音传输信号和服务
,也用于互连的电气设备和仪器,LSZH护套可以减少有毒烟雾和烟气的排放。
标准
标准适应BS 5308 Part1 Type1 & 2
防火标准
阻燃性(单根垂直线缆测试) | EN 60332-1-2; IEC 60332-1-2; BS EN 60332-1-2; VDE0482-332-1; NBN C 30-004 (cat. F1); NF C32-070-2.1(C2);CEI 20-35/1-2; EN 50265-2-1*; DIN VDE 0482-265-2-1* |
---|---|
降低火蔓延(垂直安装的成束电缆测试) | EN 60332-3-24 (cat. C); IEC 60332-3-24; BS EN 60332-3-24;VDE 0482-332-3; NBN C 30-004 (cat. F2); NF C32-070-2.2(C1);CEI 20-22/3-4; EN 50266-2-4*; DIN VDE 0482-266-2-4 |
无卤 | IEC 60754-1; EN 50267-2-1; DIN VDE 0482-267-2-1;CEI 20-37/2-1; BS 6425-1* |
无腐蚀性气体排放 | IEC 60754-2; EN 50267-2-2; DIN VDE 0482-267-2-2;CEI 20-37/2-2; BS 6425-2* |
最小烟雾释放 | IEC 61034-1&2; EN 61034 -1&2; DIN VDE 0482-1034-1&2;CEI 20-37/3-1&2; EN 50268-1&2*; BS 7622-1&2* |
无毒有害气体 | NES 02-713; NF C 20-454 |
注:*表示该标准已经被取代
额定电压
300/500V
线缆结构
导体 | 平纹退火铜,多股绞合符合IEC(EN) 60228 class 2和 class 5。 |
---|---|
绝缘 | 交联聚乙烯复合物。 |
总屏蔽 | 铝箔/聚酯带带0.5mm² 屏蔽 (7/0.3mm) 镀锡铜丝排流线。 |
外护套 | 热塑性LSZH复合物,BS(7655-6.1标准(LTS3型号(热固性LSZH复合物, BS 7655-2.6标准SW2-SW4也可以提供)。防紫外线,耐烃,防油,防啮齿动物,防白蚁均可以被作为选项。 |
色谱
绝缘颜色: | 见技术信息表 |
---|---|
外护套: | 黑色或蓝色 |
物理性能和热性能
工作温度范围(固定状态下) | 最大90°C对于XLPE |
---|---|
|
短路过载温度可达250°C(5s) |
最小弯曲半径 | 8 x 总外径 |
结构参数
导体 | RE-2X(ST)H | |||
---|---|---|---|---|
芯数/截面积 | 股数/单丝直径 | 标称绝缘厚度 | 非铠装 | |
标称总外径 | 大约重量 | |||
MM² | NO./MM | MM | MM | KG/KM |
2x0.5 | 16/0.20 | 0.6 | 7.0 | 50 |
3x0.5 | 16/0.20 | 0.6 | 7.3 | 59 |
4x0.5 | 16/0.20 | 0.6 | 7.9 | 69 |
6x0.5 | 16/0.20 | 0.6 | 9.3 | 94 |
10x0.5 | 16/0.20 | 0.6 | 11.9 | 147 |
20x0.5 | 16/0.20 | 0.6 | 14.9 | 253 |
40x0.5 | 16/0.20 | 0.6 | 20.1 | 444 |
2x0.75 | 24/0.20 | 0.6 | 7.3 | 57 |
3x0.75 | 24/0.20 | 0.6 | 7.7 | 68 |
4x0.75 | 24/0.20 | 0.6 | 8.3 | 81 |
6x0.75 | 24/0.20 | 0.6 | 9.9 | 114 |
10x0.75 | 24/0.20 | 0.6 | 12.7 | 179 |
20x0.75 | 24/0.20 | 0.6 | 16.0 | 311 |
40x0.75 | 24/0.20 | 0.6 | 21.7 | 555 |
2x1.5 | 7/0.53 | 0.6 | 8.3 | 78 |
3x1.5 | 7/0.53 | 0.6 | 8.9 | 103 |
4x1.5 | 7/0.53 | 0.6 | 9.7 | 125 |
6x1.5 | 7/0.53 | 0.6 | 11.7 | 163 |
10x1.5 | 7/0.53 | 0.6 | 14.7 | 285 |
20x1.5 | 7/0.53 | 0.6 | 18.7 | 504 |
40x1.5 | 7/0.53 | 0.6 | 24.6 | 935 |
注:其他导体规格可根据客户需求。
