FIRETOX系列LSZH阻燃电缆
LSZH阻燃仪表缆
阻燃总屏蔽铠装仪表缆(多芯)

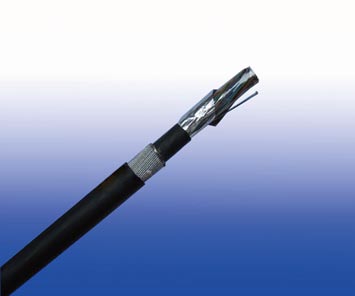

RE-2X(St)HSWAH
应用
LSZH阻燃系列(第1部分 类型1&2)线缆通常用于室内安装和潮湿的地方。通常用在工业生产过程中的通信、数据和声音传输信号和服务
,也用于互连的电气设备和仪器,LSZH护套可以减少有毒烟雾和烟气的排放。
标准
标准适应BS 5308 Part1 Type1 & 2
防火标准
| 阻燃性（单根垂直线缆测试） | EN 60332-1-2; IEC 60332-1-2; BS EN 60332-1-2; VDE0482-332-1; NBN C 30-004 (cat. F1); NF C32-070-2.1(C2);CEI 20-35/1-2; EN 50265-2-1*; DIN VDE 0482-265-2-1* |
|---|---|
| 降低火蔓延（垂直安装的成束电缆测试） | EN 60332-3-24 (cat. C); IEC 60332-3-24; BS EN 60332-3-24;VDE 0482-332-3; NBN C 30-004 (cat. F2); NF C32-070-2.2(C1);CEI 20-22/3-4; EN 50266-2-4*; DIN VDE 0482-266-2-4 |
| 无卤 | IEC 60754-1; EN 50267-2-1; DIN VDE 0482-267-2-1;CEI 20-37/2-1; BS 6425-1* |
| 无腐蚀性气体排放 | IEC 60754-2; EN 50267-2-2; DIN VDE 0482-267-2-2;CEI 20-37/2-2; BS 6425-2* |
| 最小烟雾释放 | IEC 61034-1&2; EN 61034 -1&2; DIN VDE 0482-1034-1&2;CEI 20-37/3-1&2; EN 50268-1&2*; BS 7622-1&2* |
| 无毒有害气体 | NES 02-713; NF C 20-454 |
注：*表示该标准已经被取代
额定电压
300/500V
线缆结构
| 导体 | 平纹退火铜，多股绞合符合IEC(EN) 60228 class 2和 class 5。 |
|---|---|
| 绝缘 | 交联聚乙烯复合物。 |
| 总屏蔽 | 铝箔/聚酯带带0.5mm² 屏蔽 (7/0.3mm) 镀锡铜丝排流线。 |
| 内护套 | LSZH 复合物 |
| 铠装 | 镀锌钢丝 |
| 外护套 | 热塑性LSZH复合物，BS(7655-6.1标准(LTS3型号（热固性LSZH复合物，BS 7655-2.6标准 SW2-SW4也可以提供）。防紫外线，耐烃，防油，防啮齿动物，防白蚁均可以被作为选项。 |
色谱
| 绝缘颜色 | 见技术信息表 |
|---|---|
| 外护套： | 黑色或蓝色 |
物理性能和热性能
| 工作温度范围（固定状态下） | 最大90°C对于XLPE |
|---|---|
|
短路过载温度可达250°C(5s) |
最小弯曲半径 |
10 x 总外径 |
结构参数
| 导体 | RE-2X(ST)HSWAH | |||||
|---|---|---|---|---|---|---|
| 芯数/截面积 | 股数/单丝直径 | 标称绝缘厚度 | 铠装 | |||
| 铠装层内外径 | 铠装层直径 | 标称总外径 | 大约重量 | |||
| MM² | NO./MM | MM | MM | MM | MM | KG/KM |
| 2x0.5 | 16/0.20 | 0.6 | 7.0 | 0.90 | 11.4 | 237 |
| 3x0.5 | 16/0.20 | 0.6 | 7.3 | 0.90 | 11.7 | 254 |
| 4x0.5 | 16/0.20 | 0.6 | 7.9 | 0.90 | 12.3 | 278 |
| 6x0.5 | 16/0.20 | 0.6 | 9.3 | 0.90 | 13.9 | 345 |
| 10x0.5 | 16/0.20 | 0.6 | 11.9 | 0.90 | 16.7 | 470 |
| 20x0.5 | 16/0.20 | 0.6 | 14.9 | 1.25 | 20.6 | 759 |
| 40x0.5 | 16/0.20 | 0.6 | 20.1 | 1.60 | 26.7 | 1229 |
| 2x0.75 | 24/0.20 | 0.6 | 7.3 | 0.90 | 11.7 | 251 |
| 3x0.75 | 24/0.20 | 0.6 | 7.7 | 0.90 | 12.1 | 272 |
| 4x0.75 | 24/0.20 | 0.6 | 8.3 | 0.90 | 12.9 | 310 |
| 6x0.75 | 24/0.20 | 0.6 | 9.9 | 0.90 | 14.5 | 379 |
| 10x0.75 | 24/0.20 | 0.6 | 12.7 | 0.90 | 17.5 | 522 |
| 20x0.75 | 24/0.20 | 0.6 | 16.0 | 1.25 | 21.7 | 858 |
| 40x0.75 | 24/0.20 | 0.6 | 21.7 | 1.60 | 28.5 | 1420 |
| 2x1.5 | 7/0.53 | 0.6 | 8.3 | 0.90 | 12.9 | 300 |
| 3x1.5 | 7/0.53 | 0.6 | 8.9 | 0.90 | 13.5 | 345 |
| 4x1.5 | 7/0.53 | 0.6 | 9.7 | 0.90 | 14.3 | 377 |
| 6x1.5 | 7/0.53 | 0.6 | 11.7 | 0.90 | 16.3 | 490 |
| 10x1.5 | 7/0.53 | 0.6 | 14.7 | 1.25 | 20.4 | 773 |
| 20x1.5 | 7/0.53 | 0.6 | 18.7 | 1.60 | 25.3 | 1262 |
| 40x1.5 | 7/0.53 | 0.6 | 24.6 | 1.60 | 31.6 | 1968 |
注：其他导体规格可根据客户需求。
