FIRETOX系列LSZH阻燃电缆

LSZH阻燃仪表缆

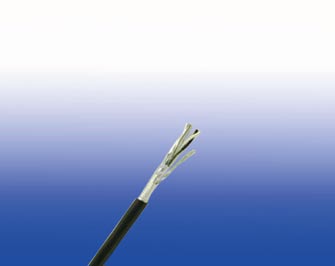

阻燃总屏蔽仪表缆(多对)
RE-2X(St)H

应用

LSZH阻燃系列(第1部分 类型1&2)线缆通常用于室内安装和潮湿的地方。通常用在工业生产过程中的通信、数据和声音传输信号和服务

,也用于互连的电气设备和仪器,LSZH护套可以减少有毒烟雾和烟气的排放。

标准

标准适应BS 5308 Part1 Type 1

防火标准

阻燃性（单根垂直线缆测试）	EN 60332-1-2; IEC 60332-1-2; BS EN 60332-1-2; VDE0482-332-1; NBN C 30-004 (cat. F1); NF C32-070-2.1(C2);CEI 20-35/1-2; EN 50265-2-1*; DIN VDE 0482-265-2-1*
降低火蔓延（垂直安装的成束电缆测试）	EN 60332-3-24 (cat. C); IEC 60332-3-24; BS EN 60332-3-24;VDE 0482-332-3; NBN C 30-004 (cat. F2); NF C32-070-2.2(C1);CEI 20-22/3-4; EN 50266-2-4*; DIN VDE 0482-266-2-4
无卤	IEC 60754-1; EN 50267-2-1; DIN VDE 0482-267-2-1;CEI 20-37/2-1; BS 6425-1*
无腐蚀性气体排放	IEC 60754-2; EN 50267-2-2; DIN VDE 0482-267-2-2;CEI 20-37/2-2; BS 6425-2*
最小烟雾释放	IEC 61034-1&2; EN 61034 -1&2; DIN VDE 0482-1034-1&2;CEI 20-37/3-1&2; EN 50268-1&2*; BS 7622-1&2*
无毒有害气体	NES 02-713; NF C 20-454

注：*表示该标准已经被取代

额定电压

300/500V

线缆结构

导体	退火铜或镀锡铜 截面积: 0.5mm²和0.75mm² 多股(Class 5), 0.5 mm², 1.0 mm²实心(Class 1),1.5mm² 或2.5mm², 多股(Class 2) 符合BS 6360。
绝缘	XLPE。
绞合线对	根据不同的绞距长度，通过将绝缘导线进行绞合成不同的对数，进而将干扰降到最小。
对绞	两个绝缘导体均匀绞和在一起不超过100mm
绑扎带	PETP透明胶带
总屏蔽	含有镀锡铜导线和0.5mm²屏蔽的铝带或者聚酯带。
外护套	热塑性LSZH复合物，BS(7655-6.1标准(LTS3型号（热固性LSZH复合物，BS 7655-2.6标准SW2-SW4也可以提供） 。防紫外线，耐烃，防油，防啮齿动物，防白蚁均可以被作为选项。

色谱

绝缘颜色	见技术信息表
外护套	黑色或蓝色

物理性能和热性能

最大操作温度	-20°C - + 90°C( 固定安装)
	0°C - +50°C(操作温度)
最小弯曲半径	5×总外径

电气特性

导体截面积		MM²	0.5	0.5	0.75	1.0	1.5
导体股数		NO. XMM	1×0.8	16×0.2	24×0.2	1×1.13	7×0.53
导体最大电阻		OHM/KM	36.8	39.7	26.5	18.2	12.3
绝缘最小电阻		GOHM/KM	5	5	5	5	5
不平衡电容@1 KHZ(对数屏蔽)		PF/250M	250
最大交互电容 @ 1 KHZ 对非屏蔽或总屏蔽线缆 (除了一对和两对)		PF/M	115	115	115	115	115
最大交互电容 @ 1 KHZ单对屏蔽/总屏蔽线缆 (包括一对和两对)		PF/M	75	75	75	75	75
最大L/R比率相邻芯(电感/电阻)		ΜH/OHM	25	25	25	25	40
测试电压	芯线之间	V	1000	1000	1000	1000	1000
	芯线与屏蔽之间	V	1000	1000	1000	1000	1000

结构参数

导体			RE-2X(ST)H
对数	股数/单丝直径	标称导体截面积	标称绝缘厚度	标称护套厚度	标称总外径	大约重量
	NO./MM	MM²	MM	MM	MM	KG/KM
1	1/0.80	0.5	0.5	0.8	5.5	35
2	1/0.80	0.5	0.5	0.8	6.8	55
5	1/0.80	0.5	0.5	1.1	10.9	125
10	1/0.80	0.5	0.5	1.2	14.4	215
15	1/0.80	0.5	0.5	1.2	16.5	300
20	1/0.80	0.5	0.5	1.3	18.8	385
30	1/0.80	0.5	0.5	1.3	22.3	545
50	1/0.80	0.5	0.5	1.5	28.5	875
1	16/0.20	0.5	0.6	0.8	6.2	60
2	16/0.20	0.5	0.6	0.8	7.6	80
5	16/0.20	0.5	0.6	1.1	12.4	210
10	16/0.20	0.5	0.6	1.2	16.5	340
15	16/0.20	0.5	0.6	1.3	19.2	440
20	16/0.20	0.5	0.6	1.3	21.7	570
30	16/0.20	0.5	0.6	1.5	26.4	780
50	16/0.20	0.5	0.6	1.7	33.4	1130
1	24/0.2	0.75	0.6	0.8	6.7	75
2	24/0.2	0.75	0.6	0.9	8.4	100
5	24/0.2	0.75	0.6	1.2	13.8	250
10	24/0.2	0.75	0.6	1.3	18.4	450
15	24/0.2	0.75	0.6	1.5	21.1	600
20	24/0.2	0.75	0.6	1.5	24.4	920
30	24/0.2	0.75	0.6	1.7	29.5	980
50	24/0.2	0.75	0.6	2	37.6	1690
1	1/1.13	1	0.6	0.8	6.6	85
2	1/1.13	1	0.6	0.8	8	115
5	1/1.13	1	0.6	1.2	13.5	290
10	1/1.13	1	0.6	1.2	17.7	500
15	1/1.13	1	0.6	1.3	20.6	670
20	1/1.13	1	0.6	1.5	23.8	950
30	1/1.13	1	0.6	1.5	28.4	1030
50	1/1.13	1	0.6	2	36.6	1750
1	7/0.53	1.5	0.6	0.8	7.5	100
2	7/0.53	1.5	0.6	0.9	9.3	150
5	7/0.53	1.5	0.6	1.2	15.6	360
10	7/0.53	1.5	0.6	1.3	20.9	690
15	7/0.53	1.5	0.6	1.5	24.6	880
20	7/0.53	1.5	0.6	1.5	27.8	1230
30	7/0.53	1.5	0.6	1.7	33.7	1560
50	7/0.53	1.5	0.6	2	43	2400

注：其他导体规格可根据客户需求。
