FIRETOX系列LSZH阻燃电缆
LSZH阻燃仪表缆

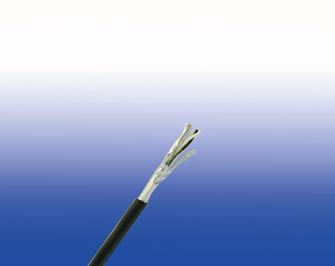

阻燃单对屏蔽和总屏蔽仪表缆(多对)
RE-2X(St)H PiMF
应用
LSZH非铠装阻燃系列(第1部分 类型1)线缆通常用于室内安装和潮湿的地方。通常用在工业生产过程中的通信、数据和声音传输信号和服
务,也用于互连的电气设备和仪器,LSZH护套可以减少有毒烟雾和烟气的排放。
标准
标准适应BS 5308 Part1 Type 1
防火标准
| 阻燃性（单根垂直线缆测试） | EN 60332-1-2; IEC 60332-1-2; BS EN 60332-1-2; VDE0482-332-1; NBN C 30-004 (cat. F1); NF C32-070-2.1(C2);CEI 20-35/1-2; EN 50265-2-1*; DIN VDE 0482-265-2-1* |
|---|---|
| 降低火蔓延（垂直安装的成束电缆测试） | EN 60332-3-24 (cat. C); IEC 60332-3-24; BS EN 60332-3-24;VDE 0482-332-3; NBN C 30-004 (cat. F2); NF C32-070-2.2(C1);CEI 20-22/3-4; EN 50266-2-4*; DIN VDE 0482-266-2-4 |
| 无卤 | IEC 60754-1; EN 50267-2-1; DIN VDE 0482-267-2-1;CEI 20-37/2-1; BS 6425-1* |
| 无腐蚀性气体排放 | IEC 60754-2; EN 50267-2-2; DIN VDE 0482-267-2-2;CEI 20-37/2-2; BS 6425-2* |
| 最小烟雾释放 | IEC 61034-1&2; EN 61034 -1&2; DIN VDE 0482-1034-1&2;CEI 20-37/3-1&2; EN 50268-1&2*; BS 7622-1&2* |
| 无毒有害气体 | NES 02-713; NF C 20-454 |
注：*表示该标准已经被取代
额定电压
300/500V
线缆结构
| 导体 | 退火铜或镀锡铜 截面积:0.5mm²和0.75mm²多股(Class 5),0.5 mm²,1.0 mm²实心(Class 1), 1.5mm²或2.5mm²,多股(Class 2)符合BS 6360。 |
|---|---|
| 绝缘 | XLPE |
| 绞合线对 | 根据不同的绞距长度，通过将绝缘导线进行绞合成不同的对数，进而将干扰降到最小。 |
| 对绞 | 两个绝缘导体均匀绞和在一起不超过100mm |
| 单对屏蔽 | 含有镀锡铜导线和0.5mm2屏蔽的铝带或者聚酯带。 |
| 绑扎带 | PETP透明胶带 |
| 总屏蔽 | 含有镀锡铜导线和0.5mm²屏蔽的铝带或者聚酯带。 |
| 外护套 | 热塑性LSZH复合物，BS(7655-6.1标准(LTS3型号（热固性LSZH复合物，BS 7655-2.6标准 SW2-SW4也可以提供）。防紫外线，耐烃，防油，防啮齿动物，防白蚁均可以被作为选项。 |
色谱
| 绝缘颜色 | 见技术信息表 |
|---|---|
外护套 |
黑色或蓝色 |
物理性能和热性能
| 最大操作温度 | -20°C - + 90°C( 固定安装) |
|---|---|
|
0°C - +50°C(操作温度) |
最小弯曲半径 |
5×总外径 |
电气特性
| 导体截面积 | MM² | 0.5 | 0.5 | 0.75 | 1.0 | 1.5 | |
|---|---|---|---|---|---|---|---|
| 导体股数 | NO. XMM | 1×0.8 | 16×0.2 | 24×0.2 | 1×1.13 | 7×0.53 | |
| 导体最大电阻 | OHM/KM | 36.8 | 39.7 | 26.5 | 18.2 | 12.3 | |
| 绝缘最小电阻 | GOHM/KM | 5 | 5 | 5 | 5 | 5 | |
| 不平衡电容@1 KHZ(对数屏蔽) | PF/250M | 250 | |||||
| 最大交互电容 @ 1 KHZ 对非屏蔽或总屏蔽线缆 (除了一对和两对) | PF/M | 115 | 115 | 115 | 115 | 115 | |
| 最大交互电容 @ 1 KHZ单对屏蔽/总屏蔽线缆 (包括一对和两对) | PF/M | 75 | 75 | 75 | 75 | 75 | |
| 最大L/R比率相邻芯(电感/电阻) | ΜH/OHM | 25 | 25 | 25 | 25 | 40 | |
| 测试电压 | 芯线之间 | V | 1000 | 1000 | 1000 | 1000 | 1000 |
| 芯线与屏蔽之间 | V | 1000 | 1000 | 1000 | 1000 | 1000 | |
| 最大额定电压 | V | 300/500V | |||||
结构参数
| 对数 | 股数/单丝直径 | 标称导体截面积 | 标称绝缘厚度 | 标称护套厚度 | 标称总外径 | 大约重量 |
|---|---|---|---|---|---|---|
| NO./MM | MM² | MM | MM | MM | KG/KM | |
| 2 | 1/0.8 | 0.5 | 0.5 | 0.9 | 9.7 | 95 |
| 5 | 1/0.8 | 0.5 | 0.5 | 1.2 | 13 | 180 |
| 10 | 1/0.8 | 0.5 | 0.5 | 1.2 | 16.9 | 310 |
| 15 | 1/0.8 | 0.5 | 0.5 | 1.3 | 19.7 | 440 |
| 20 | 1/0.8 | 0.5 | 0.5 | 1.3 | 22.3 | 560 |
| 30 | 1/0.8 | 0.5 | 0.5 | 1.5 | 27.1 | 820 |
| 50 | 1/0.8 | 0.5 | 0.5 | 2 | 35 | 1370 |
| 2 | 16/0.2 | 0.5 | 0.6 | 1.1 | 11.2 | 110 |
| 5 | 16/0.2 | 0.5 | 0.6 | 1.2 | 14.5 | 250 |
| 10 | 16/0.2 | 0.5 | 0.6 | 1.3 | 19.3 | 480 |
| 15 | 16/0.2 | 0.5 | 0.6 | 1.5 | 22.6 | 570 |
| 20 | 16/0.2 | 0.5 | 0.6 | 1.5 | 25.7 | 780 |
| 30 | 16/0.2 | 0.5 | 0.6 | 1.7 | 31 | 1020 |
| 50 | 16/0.2 | 0.5 | 0.6 | 2.2 | 39.9 | 1680 |
| 2 | 1/1.13 | 1 | 0.6 | 1.1 | 11.9 | 200 |
| 5 | 1/1.13 | 1 | 0.6 | 1.2 | 15.4 | 290 |
| 10 | 1/1.13 | 1 | 0.6 | 1.3 | 20.5 | 580 |
| 15 | 1/1.13 | 1 | 0.6 | 1.5 | 24.1 | 780 |
| 20 | 1/1.13 | 1 | 0.6 | 1.7 | 27.7 | 1010 |
| 30 | 1/1.13 | 1 | 0.6 | 2 | 33.7 | 1430 |
| 50 | 1/1.13 | 1 | 0.6 | 2.2 | 42.5 | 2360 |
| 2 | 7/0.53 | 1.5 | 0.6 | 1.2 | 13.6 | 250 |
| 5 | 7/0.53 | 1.5 | 0.6 | 1.3 | 17.7 | 460 |
| 10 | 7/0.53 | 1.5 | 0.6 | 1.5 | 23.9 | 760 |
| 15 | 7/0.53 | 1.5 | 0.6 | 1.7 | 28 | 1020 |
| 20 | 7/0.53 | 1.5 | 0.6 | 2 | 31.7 | 1350 |
| 30 | 7/0.53 | 1.5 | 0.6 | 2.2 | 38.6 | 1900 |
| 50 | 7/0.53 | 1.5 | 0.6 | 2.2 | 48.9 | 3060 |
注：其他导体规格可根据客户需求。
