FIRETOX系列LSZH阻燃电缆
LSZH阻燃仪表缆

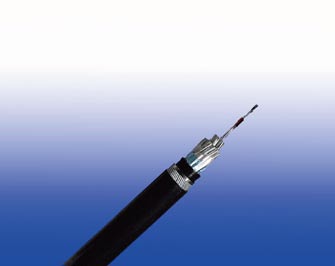

LSZH阻燃单对屏蔽&总屏蔽,铠装仪表缆(多对)
RE-2X(St)HSWAH PiMF
应用
LSZH铠装阻燃系列(第1部分 类型2)线缆通常用于室内安装和潮湿的地方。通常应用于当机械损伤的风险增加。镀锌钢丝铠装提供了优秀
的保护。通常用在工业过程制造工厂为通信、数据和声音传输信号和服务,也用于互连的电气设备和仪器, LSZH护套可以减少有毒烟雾和
烟气排放。
标准
标准适应BS 5308 Part 1 Type 2
防火标准
阻燃性(单根垂直线缆测试) | EN 60332-1-2; IEC 60332-1-2; BS EN 60332-1-2; VDE0482-332-1; NBN C 30-004 (cat. F1); NF C32-070-2.1(C2);CEI 20-35/1-2; EN 50265-2-1*; DIN VDE 0482-265-2-1* |
---|---|
降低火蔓延(垂直安装的成束电缆测试) | EN 60332-3-24 (cat. C); IEC 60332-3-24; BS EN 60332-3-24;VDE 0482-332-3; NBN C 30-004 (cat. F2); NF C32-070-2.2(C1);CEI 20-22/3-4; EN 50266-2-4*; DIN VDE 0482-266-2-4 |
无卤 | IEC 60754-1; EN 50267-2-1; DIN VDE 0482-267-2-1;CEI 20-37/2-1; BS 6425-1* |
无腐蚀性气体排放 | IEC 60754-2; EN 50267-2-2; DIN VDE 0482-267-2-2;CEI 20-37/2-2; BS 6425-2* |
最小烟雾释放 | IEC 61034-1&2; EN 61034 -1&2; DIN VDE 0482-1034-1&2;CEI 20-37/3-1&2; EN 50268-1&2*; BS 7622-1&2* |
无毒有害气体 | NES 02-713; NF C 20-454 |
注:*表示该标准已经被取代
额定电压
300/500V
线缆结构
导体 | 退火铜或镀锡铜 截面积:0.5mm²和0.75mm²多股(Class 5),0.5 mm²,1.0 mm²实心(Class 1), 1.5mm²或2.5mm²,多股(Class 2)符合BS 6360。 |
---|---|
绝缘 | XLPE。 |
绞合线对 | 根据不同的绞距长度,通过将绝缘导线进行绞合成不同的对数,进而将干扰降到最小。 |
对绞 | 两个绝缘导体均匀绞和在一起不超过100mm |
单对屏蔽 | 含有镀锡铜导线和0.5mm2屏蔽的铝带或者聚酯带。 |
绑扎带 | PETP透明胶带 |
总屏蔽 | 含有镀锡铜导线和0.5mm²屏蔽的铝带或者聚酯带。 |
内护套 | LSZH复合物 |
铠装 | 镀锌钢丝铠装 |
外护套 | 热塑性LSZH复合物,BS(7655-6.1标准(LTS3型号(热固性LSZH复合物, BS 7655-2.6标准SW2-SW4也可以提供)。防紫外线,耐烃,防油,防啮齿动物,防白蚁均可以被作为选项。 |
色谱
绝缘颜色: | 见技术信息表 |
---|---|
外护套: |
黑色或蓝色 |
物理性能和热性能
最大操作温度 | -20°C - + 90°C( 固定安装) |
---|---|
|
0°C - +50°C(操作温度) |
最小弯曲半径 |
6×总外径 |
电气特性
导体截面积 | MM² | 0.5 | 0.5 | 0.75 | 1.0 | 1.5 | |
---|---|---|---|---|---|---|---|
导体股数 | NO. XMM | 1×0.8 | 16×0.2 | 24×0.2 | 1×1.13 | 7×0.53 | |
导体最大电阻 | OHM/KM | 36.8 | 39.7 | 26.5 | 18.2 | 12.3 | |
绝缘最小电阻 | GOHM/KM | 5 | 5 | 5 | 5 | 5 | |
不平衡电容@1 KHZ(对数屏蔽) | PF/250M | 250 | |||||
最大交互电容 @ 1 KHZ 对非屏蔽或总屏蔽线缆 (除了一对和两对) | PF/M | 115 | 115 | 115 | 115 | 115 | |
最大交互电容 @ 1 KHZ单对屏蔽/总屏蔽线缆 (包括一对和两对) | PF/M | 75 | 75 | 75 | 75 | 75 | |
最大L/R比率相邻芯(电感/电阻) | ΜH/OHM | 25 | 25 | 25 | 25 | 40 | |
测试电压 | 芯线之间 | V | 1000 | 1000 | 1000 | 1000 | 1000 |
芯线与屏蔽之间 | V | 1000 | 1000 | 1000 | 1000 | 1000 | |
最大额定电压 | V | 300/500V |
结构参数
对数 | 股数/单丝直径 | 标称导体截面积 | 标称绝缘厚度 | 标称内护套厚度 | 标称外径总内护套 | 标称铠装厚度 | 标称外护套厚度 | 标称总外径 | 大约重量 |
---|---|---|---|---|---|---|---|---|---|
NO./MM | MM² | MM | MM | MM | MM | MM | MM | KG/KM | |
2 | 1/0.80 | 0.5 | 0.5 | 0.9 | 9.7 | 0.9 | 1.4 | 14.3 | 380 |
5 | 1/0.80 | 0.5 | 0.5 | 1.2 | 13 | 1.25 | 1.5 | 18.5 | 640 |
10 | 1/0.80 | 0.5 | 0.5 | 1.2 | 16.9 | 1.25 | 1.7 | 22.8 | 890 |
15 | 1/0.80 | 0.5 | 0.5 | 1.3 | 19.7 | 1.6 | 1.7 | 26.3 | 1350 |
20 | 1/0.80 | 0.5 | 0.5 | 1.3 | 22.3 | 1.6 | 1.8 | 29.1 | 1470 |
30 | 1/0.80 | 0.5 | 0.5 | 1.5 | 27.1 | 1.6 | 1.9 | 34.1 | 1870 |
50 | 1/0.80 | 0.5 | 0.5 | 2 | 35 | 2 | 2.2 | 43.4 | 3000 |
2 | 16/0.2 | 0.5 | 0.6 | 1.1 | 11.2 | 0.9 | 1.5 | 16 | 460 |
5 | 16/0.2 | 0.5 | 0.6 | 1.2 | 14.5 | 1.25 | 1.6 | 20.2 | 760 |
10 | 16/0.2 | 0.5 | 0.6 | 1.3 | 19.3 | 1.6 | 1.8 | 26.1 | 1300 |
15 | 16/0.2 | 0.5 | 0.6 | 1.5 | 22.6 | 1.6 | 1.8 | 29.4 | 1440 |
20 | 16/0.2 | 0.5 | 0.6 | 1.5 | 25.7 | 1.6 | 1.9 | 32.7 | 1870 |
30 | 16/0.2 | 0.5 | 0.6 | 1.7 | 31 | 2 | 2.1 | 39.2 | 2400 |
50 | 16/0.2 | 0.5 | 0.6 | 2.2 | 39.9 | 2.5 | 2.4 | 49.7 | 3930 |
2 | 24/0.2 | 0.75 | 0.6 | 1.1 | 12.1 | 0.9 | 1.5 | 16.9 | 500 |
5 | 24/0.2 | 0.75 | 0.6 | 1.2 | 15.7 | 1.25 | 1.6 | 21.4 | 920 |
10 | 24/0.2 | 0.75 | 0.6 | 1.3 | 20.9 | 1.6 | 1.7 | 27.5 | 1610 |
15 | 24/0.2 | 0.75 | 0.6 | 1.5 | 24.6 | 1.6 | 1.9 | 31.6 | 1960 |
20 | 24/0.2 | 0.75 | 0.6 | 1.5 | 27.9 | 1.6 | 1.9 | 34.9 | 2420 |
30 | 24/0.2 | 0.75 | 0.6 | 2 | 34.4 | 2 | 2.2 | 42.8 | 3180 |
50 | 24/0.2 | 0.75 | 0.6 | 2.2 | 43.5 | 2.5 | 2.5 | 53.5 | 4506 |
2 | 1/1.13 | 1 | 0.6 | 1.1 | 11.9 | 0.9 | 1.5 | 16.7 | 515 |
5 | 1/1.13 | 1 | 0.6 | 1.2 | 15.4 | 1.25 | 1.6 | 21.1 | 950 |
10 | 1/1.13 | 1 | 0.6 | 1.3 | 20.5 | 1.6 | 1.8 | 27.3 | 1330 |
15 | 1/1.13 | 1 | 0.6 | 1.5 | 24.1 | 1.6 | 1.9 | 31.1 | 1680 |
20 | 1/1.13 | 1 | 0.6 | 1.7 | 27.7 | 2 | 2 | 35.7 | 2540 |
30 | 1/1.13 | 1 | 0.6 | 2 | 33.7 | 2 | 2.2 | 42.1 | 2900 |
50 | 1/1.13 | 1 | 0.6 | 2.2 | 42.5 | 2.5 | 2.5 | 52.5 | 4800 |
2 | 7/0.53 | 1.5 | 0.6 | 1.2 | 13.6 | 1.25 | 1.6 | 19.3 | 730 |
5 | 7/0.53 | 1.5 | 0.6 | 1.3 | 17.7 | 1.6 | 1.7 | 24.3 | 1180 |
10 | 7/0.53 | 1.5 | 0.6 | 1.5 | 23.9 | 1.6 | 1.9 | 30.9 | 1820 |
15 | 7/0.53 | 1.5 | 0.6 | 1.7 | 28 | 2 | 2 | 36 | 2350 |
20 | 7/0.53 | 1.5 | 0.6 | 1.7 | 31.7 | 2 | 2.1 | 39.9 | 3030 |
30 | 7/0.53 | 1.5 | 0.6 | 2 | 38.6 | 2 | 2.5 | 48.6 | 4050 |
50 | 7/0.53 | 1.5 | 0.6 | 2.2 | 48.9 | 2 | 2.7 | 59.3 | 5960 |
注:其他导体规格可根据客户需求。
