FIRETOX系列LSZH阻燃电缆
LSZH阻燃电力缆 & 控制缆
300/500V XLPE绝缘,钢丝铠装,LSZH护套电力缆(2-4芯)

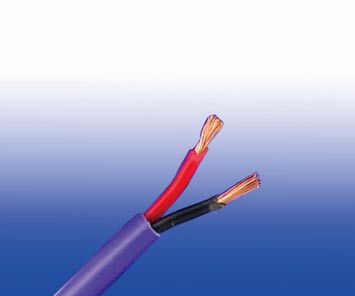

FTX200 05RZ1MZ1-R (CU/XLPE/LSZH/SWA/LSZH 300/500V Class 2)
应用
英标BS6724 300/500V XLPE绝缘,钢丝铠装,LSZH护套电力缆(2-4芯)主要应用于发电站、公共交通客运系统、机场、石化工厂、酒
店、医院、高层建筑等的配线电缆。
标准
标准适应 IEC 60502-1;BS 6724
防火标准
阻燃性(单根垂直线缆测试) | EN 60332-1-2; IEC 60332-1-2; BS EN 60332-1-2; VDE0482-332-1; NBN C 30-004 (cat. F1); NF C32-070-2.1(C2);CEI 20-35/1-2; EN 50265-2-1*; DIN VDE 0482-265-2-1* |
---|---|
降低火蔓延(垂直安装的成束电缆测试) | EN 60332-3-24 (cat. C); IEC 60332-3-24; BS EN 60332-3-24;VDE 0482-332-3; NBN C 30-004 (cat. F2); NF C32-070-2.2(C1);CEI 20-22/3-4; EN 50266-2-4*; DIN VDE 0482-266-2-4 |
无卤 | IEC 60754-1; EN 50267-2-1; DIN VDE 0482-267-2-1;CEI 20-37/2-1; BS 6425-1* |
无腐蚀性气体排放 | IEC 60754-2; EN 50267-2-2; DIN VDE 0482-267-2-2;CEI 20-37/2-2; BS 6425-2* |
最小烟雾释放 | IEC 61034-1&2; EN 61034 -1&2; DIN VDE 0482-1034-1&2;CEI 20-37/3-1&2; EN 50268-1&2*; BS 7622-1&2* |
无毒有害气体 | NES 02-713; NF C 20-454 |
注:*表示该标准已经被取代
额定电压
300/500V
线缆结构
导体 | 平纹退火铜,多股绞合符合IEC(EN) 60228 class 2。 |
---|---|
绝缘 | 交联聚乙烯复合物。 |
内护套 | LSZH复合物 |
铠装 | 镀锌钢丝 |
外护套 | 热塑性LSZH复合物,BS(7655-6.1标准(LTS3型号(热固性LSZH复合物,BS 7655-2.6 标准SW2-SW4也可以提供).防紫外线,耐烃,防油,防啮齿动物,防白蚁均可以被作为选项。 |
色谱
绝缘颜色遵循标准BS 7671
带接地导体 |
不带接地导体 |
|
2芯 |
- |
棕色,蓝色 |
3芯 |
黄绿线, 棕色, 蓝色 |
棕色, 灰色, 黑色 |
4芯 |
黄绿线,棕色,灰色,黑色 |
棕色, 灰色, 黑色, 蓝色 |
5芯 |
黄绿线,棕色,灰色,黑色, 蓝色 |
棕色, 灰色, 黑色, 蓝色, 黑色 |
5芯以上 |
黄绿线, 黑色数根 |
黑色数根 |
护套颜色:
黑色或根据客户要求
物理性能和热性能
工作温度范围(固定状态下) | 最大90°C对于XLPE |
---|---|
|
短路过载温度可达250°C(5s) |
最小弯曲半径 | 10 × 总外径 |
结构参数
导体 | FTX200 05RZ1MZ1-R | |||||
---|---|---|---|---|---|---|
芯数/截面积 | 股数/单丝直径 | 标称绝缘厚度 | 铠装 | |||
铠装层内外径 | 铠装层直径 | 标称总外径 | 大约重量 | |||
NOXMM² | NO./MM | MM | MM | MM | MM | KG/KM |
2x1.5 | 7/0.53 | 0.50 | 6.5 | 0.9 | 11.2 | 246 |
2x2.5 | 7/0.67 | 0.50 | 7.3 | 0.9 | 12.0 | 292 |
2x4 | 7/0.85 | 0.50 | 8.4 | 0.9 | 13.1 | 360 |
3x1.5 | 7/0.53 | 0.50 | 6.9 | 0.9 | 11.6 | 275 |
3x2.5 | 7/0.67 | 0.50 | 7.8 | 0.9 | 12.5 | 331 |
3x4 | 7/0.85 | 0.50 | 9.0 | 0.9 | 13.7 | 413 |
4x1.5 | 7/0.53 | 0.50 | 7.6 | 0.9 | 12.3 | 309 |
4x2.5 | 7/0.67 | 0.50 | 8.6 | 0.9 | 13.3 | 380 |
4x4 | 7/0.85 | 0.50 | 9.9 | 0.9 | 14.6 | 479 |
电气性能
导体操作温度 | 90°C |
---|---|
周围环境 | 30°C |
载流容量 (Amp)
导体截面积 | 参考方法1(直接用夹子夹住) | 参考方法11(在一个有孔径的电缆匣中,垂直或者 水平)或者参考方法13(暴露于空气中) | 装于单层管道处 | 直接铺设于地下 | ||||
---|---|---|---|---|---|---|---|---|
一个2芯电缆单相交流电或者直流电 | 一个3芯电缆或者一个4芯电缆三相交流电 | 一个2芯电缆单相交流电或者直流电 | 一个3芯电缆或者一个4芯电缆三相交 流电 | 一个2芯电缆单相交流电或者直流电 | 一个3芯电缆或者一个4芯电缆三相交 流电 | 一个2芯电缆单相交流电或者直流电 | 一个3芯电缆或者一个4芯电缆三相交流电 | |
1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 |
MM² | A | A | A | A | A | A | A | A |
1.5 | 27 | 23 | 29 | 25 | - | 23 | - | 28 |
2.5 | 36 | 31 | 39 | 33 | - | 30 | - | 36 |
4 | 49 | 42 | 52 | 44 | - | 40 | - | 48 |
电压降(A/M)
标称截面积 | 2根电缆直流电 | 2根电缆单相交流电 | 3根或者4跟电缆三相交流电 | 2根电缆单相交流电 | 3根或者4根三相交流电电缆相邻 |
---|---|---|---|---|---|
通风管道或者埋于地下 | 通风管道或者埋于地下 | ||||
1 | 2 | 3 | 4 | 5 | 6 |
MM² | MV/A/M | MV/A/M | MV/A/M | MV/A/M | MV/A/M |
1.5 | 31 | 31 | 27 | 31 | 25 |
2.5 | 19 | 19 | 16 | 19 | 15 |
4 | 12 | 12 | 10 | 12 | 9.7 |
