FIRETOX系列LSZH阻燃电缆
LSZH阻燃数据缆

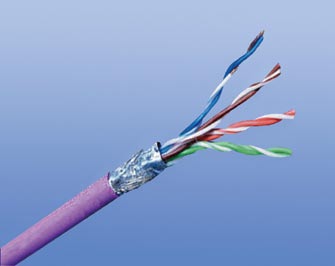

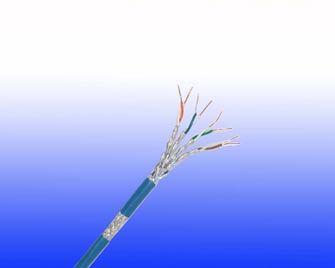

CAT6 CWB/SWB/SWA LSZH阻燃铠装数据缆
FTX-CAT6 U/UTP4P23 CWB/SWB/SWA
FTX-CAT6 F/UTP4P23 CWB/SWB/SWA
FTX-CAT6 SF/UTP4P23 CWB/SWB/SWA
应用
六类双绞线是一个基于千兆以太网和其他网络协议, 适用于基本的语音和数据设施可达100 MHz。此外这些电缆可以提供铜网编织装甲和
阻燃外护套, 提供额外的机械保护仍然保持灵活性。
标准
标准适应EN 50173
防火标准
| 阻燃性（单根垂直线缆测试） | EN 60332-1-2; IEC 60332-1-2; BS EN 60332-1-2; VDE0482-332-1; NBN C 30-004 (cat. F1); NF C32-070-2.1(C2);CEI 20-35/1-2; EN 50265-2-1*; DIN VDE 0482-265-2-1* |
|---|---|
| 降低火蔓延（垂直安装的成束电缆测试） | EN 60332-3-24 (cat. C); IEC 60332-3-24; BS EN 60332-3-24;VDE 0482-332-3; NBN C 30-004 (cat. F2); NF C32-070-2.2(C1);CEI 20-22/3-4; EN 50266-2-4*; DIN VDE 0482-266-2-4 |
| 无卤 | IEC 60754-1; EN 50267-2-1; DIN VDE 0482-267-2-1;CEI 20-37/2-1; BS 6425-1* |
| 无腐蚀性气体排放 | IEC 60754-2; EN 50267-2-2; DIN VDE 0482-267-2-2;CEI 20-37/2-2; BS 6425-2* |
| 最小烟雾释放 | IEC 61034-1&2; EN 61034 -1&2; DIN VDE 0482-1034-1&2;CEI 20-37/3-1&2; EN 50268-1&2*; BS 7622-1&2* |
| 无毒有害气体 | NES 02-713; NF C 20-454 |
注：*表示该标准已经被取代
额定电压
60V
线缆结构
| 导体 | 23AWG 实心裸铜 |
|---|---|
| 绝缘 | HDPE |
| 绞和 | 两个导体绝缘绞和成对 |
| 内护套 | 阻燃LSZH |
| 铠装 | CWB: 铜网编织 |
| SWB: 钢丝编织铠装 | |
| SWA: 钢丝铠装 | |
| 外护套 | 热塑性LSZH复合物，BS(7655-6.1标准(LTS3型号（热固性LSZH复合物，BS 7655-2.6 标准SW2-SW4也可以提供）．防紫外线，耐烃，防油，防啮齿动物，防白蚁均可以被作为选项。 |
| CAT6 F/UTP | 此款线缆为铝箔总屏蔽带排流线。 |
| CAT6 SF/UTP | 此款线缆为双层铝箔总屏蔽带排流线&铜网编织屏蔽。 |
物理性能和热性能
| 最大操作温度 | -30°C - +75°C |
|---|---|
| 最小弯曲半径(移动状态) | 8×总外径 |
| 最小弯曲半径(固定状态) | 4×总外径 |
电气特性
| AWG | 23 |
|
|---|---|---|
| 标称导体外径 | MM | 0.56/0.57/0.58 |
| 最大直流阻抗@20°C | Ω/100M | 9.38 |
| 最大直流不平衡阻抗 | % | 3 |
| 最大直交互电容 | PF/M | 5.8 |
| 最大不平衡电容 | PF/100M | 30 |
| 特性阻抗@1-100MHZ | Ω | 100+/-15 |
| 最大传播延时差异 | NS/100M | 18 |
传输性能
| FREQ | 最大衰减 | 最小近端串扰 | 最小近端串扰功率和 | 最小远端串扰 | 最小等效远端串扰功率和 | 最小回波损耗 |
|---|---|---|---|---|---|---|
| MHZ | DB/100M | DB | DB | DB/100M | DB/100M | DB |
| 0.772 | 1.8 | 76.0 | 74. | 70.0 | 67.0 | — |
| 1 | 2.0 | 74.3 | 72.3 | 67.8 | 64.8 | 20.0 |
| 4 | 3.8 | 65.3 | 63.3 | 55.7 | 52.7 | 23.0 |
| 8 | 5.3 | 60.8 | 58.8 | 49.7 | 46.7 | 24.5 |
| 10 | 6.0 | 59.3 | 57.3 | 47.8 | 44.8 | 25.0 |
| 16 | 7.6 | 56.3 | 54.3 | 43.7 | 40.7 | 25.0 |
| 20 | 8.5 | 54.8 | 52.8 | 41.7 | 38.7 | 25.0 |
| 25 | 9.5 | 53.3 | 51.3 | 39.8 | 36.8 | 24.3 |
| 31.25 | 10.7 | 51.9 | 49.9 | 37.9 | 34.9 | 23.6 |
| 62.5 | 15.4 | 47.4 | 45.4 | 31.8 | 28.8 | 21.5 |
| 100 | 19.8 | 44.3 | 42.3 | 27.8 | 24.8 | 20.1 |
| 155 | 25.2 | 41.5 | 39.5 | 23.9 | 20.9 | 18.8 |
| 200 | 29.0 | 39.8 | 37.8 | 21.7 | 18.7 | 18.0 |
| 250 | 32.8 | 38.3 | 36.3 | 19.8 | 16.8 | 17.3 |
结构参数
| 订货信息 | 结构单元× 导体外径 | 标称绝缘厚度 | 标称内护套厚度 | 标称外护套厚度 | 标称总外径 | 标称重量 |
|---|---|---|---|---|---|---|
| MM | MM | MM | MM | MM | KG/KM | |
| FTX-CAT6 U/UTP CWB | 4×2×0.56/0.57 | 0.2 | 0.6 | 1.0 | 7.88 | 115 |
| FTX-CAT6 U/UTP SWB | 4×2×0.56/0.57 | 0.2 | 0.6 | 1.0 | 7.88 | 109 |
| FTX-CAT6 U/UTP SWA | 4×2×0.56/0.57 | 0.2 | 0.6 | 1.0 | 8.88 | 189 |
| FTX-CAT6 F/UTP CWB | 4×2×0.57/0.58 | 0.2 | 0.6 | 1.0 | 8.48 | 126 |
| FTX-CAT6 F/UTP SWB | 4×2×0.57/0.58 | 0.2 | 0.6 | 1.0 | 8.48 | 132 |
| FTX-CAT6 F/UTP SWA | 4×2×0.57/0.58 | 0.2 | 0.6 | 1.0 | 9.48 | 213 |
| FTX-CAT6 SF/UTP CWB | 4×2×0.57/0.58 | 0.2 | 0.6 | 1.0 | 8.96 | 154 |
| FTX-CAT6 SF/UTP SWB | 4×2×0.57/0.58 | 0.2 | 0.6 | 1.0 | 8.96 | 148 |
| FTX-CAT6 SF/UTP SWA | 4×2×0.57/0.58 | 0.2 | 0.6 | 1.0 | 9.96 | 242 |
