FIRETOX系列LSZH阻燃电缆

LSZH阻燃总线线缆

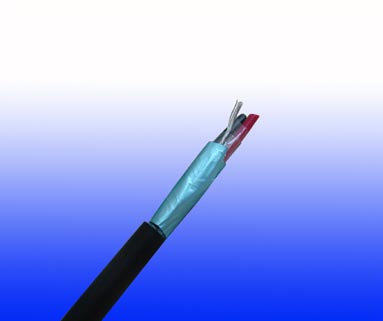

RS485 LSZH阻燃数据总线线缆

应用

RS485 LSZH阻燃数据总线线缆设计适用于RS485总线连接线缆，要求具有持续防火性能，此系列线缆结合低电容绝缘, 高性能屏蔽，

以提供高速，干扰自由，数据传输的持续功能。

标准

标准适应EIA/TIA 485

防火标准

阻燃性（单根垂直线缆测试）	EN 60332-1-2; IEC 60332-1-2; BS EN 60332-1-2; VDE0482-332-1; NBN C 30-004 (cat. F1); NF C32-070-2.1(C2);CEI 20-35/1-2; EN 50265-2-1; DIN VDE 0482-265-2-1
降低火蔓延（垂直安装的成束电缆测试）	EN 60332-3-24 (cat. C); IEC 60332-3-24; BS EN 60332-3-24;VDE 0482-332-3; NBN C 30-004 (cat. F2); NF C32-070-2.2(C1);CEI 20-22/3-4; EN 50266-2-4*; DIN VDE 0482-266-2-4
无卤	IEC 60754-1; EN 50267-2-1; DIN VDE 0482-267-2-1;CEI 20-37/2-1; BS 6425-1*
无腐蚀性气体排放	IEC 60754-2; EN 50267-2-2; DIN VDE 0482-267-2-2;CEI 20-37/2-2; BS 6425-2*
最小烟雾释放	IEC 61034-1&2; EN 61034 -1&2; DIN VDE 0482-1034-1&2;CEI 20-37/3-1&2; EN 50268-1&2; BS 7622-1&2
无毒有害气体	NES 02-713; NF C 20-454

注：*表示该标准已经被取代

额定电压

60V

线缆结构

多对 RS 485 总屏蔽数据总线线缆

导体	镀锡铜丝，多股绞和根据IEC(EN) 60228 class 2。
绝缘	发泡PE或双层发泡PE。
线芯单元	绝缘线芯绞和成对按最小串扰层排列，2对线缆即四芯绞和成星形。
线状	成对线缆呈同心层。
总屏蔽	带有排流线的铝带或者聚酯带屏蔽。
外护套	热塑性LSZH复合物，BS(7655-6.1标准(LTS3型号（热固性LSZH复合物，BS 7655-2.6 标准SW2-SW4也可以提供）．防紫外线，耐烃，防油，防啮齿动物，防白蚁均可以被作为选项。

多对 RS 485 总双层屏蔽数据总线线缆

导体	镀锡铜丝，多股绞和根据IEC(EN) 60228 class 2。
绝缘	发泡PE或双层发泡PE。
线芯单元	绝缘线芯绞和成对按最小串扰层排列，2对线缆即四芯绞和成星形。
线状	成对线缆呈同心层。
总屏蔽	铝箔/聚酯带+铜网编织。
外护套	热塑性LSZH复合物，BS(7655-6.1标准(LTS3型号（热固性LSZH复合物，BS 7655-2.6 标准SW2-SW4也可以提供）．防紫外线，耐烃，防油，防啮齿动物，防白蚁均可以被作为选项。

多对 RS 485 单对&总屏蔽数据总线线缆

导体	镀锡铜丝，多股绞和根据IEC(EN) 60228 class 2。
绝缘	发泡PE或双层发泡PE。
线芯单元	绝缘线芯绞和成对按最小串扰层排列，2对线缆即四芯绞和成星形。
线状	成对线缆呈同心层。
单对屏蔽	单对铝箔/聚酯带屏蔽。
总屏蔽	铜网编织。
外护套	热塑性LSZH复合物，BS(7655-6.1标准(LTS3型号（热固性LSZH复合物， BS 7655-2.6标准SW2-SW4也可以提供）．防紫外线，耐烃，防油，防啮齿动物，防白蚁均可以被作为选项。

多对 RS 485 总屏蔽数据总线线缆

导体	镀锡铜丝，多股绞和根据IEC(EN) 60228 class 2。
绝缘	发泡PE或双层发泡PE。
线芯单元	绝缘线芯绞和成对按最小串扰层排列，2对线缆即四芯绞和成星形。
线状	成对线缆呈同心层。
总屏蔽	铜网编织。
外护套	热塑性LSZH复合物，BS(7655-6.1标准(LTS3型号（热固性LSZH复合物， BS 7655-2.6标准SW2-SW4也可以提供）．防紫外线，耐烃，防油，防啮齿动物，防白蚁均可以被作为选项。

物理性能和热性能

电气特性

结构参数

多对 RS 485总屏蔽数据总线线缆

RE-02Y(ST)H / RE-02YS(ST)H

对数	标称截面积	股数/单丝直径	标称绝缘厚度	标称护套厚度	标称总外径	大约重量
	MM²	NO/MM	MM	MM	MM	KG/KM
1	0.22	7/0.2	0.55	0.40	4.0	21
2	0.22	7/0.2	0.55	0.40	7.1	42
4	0.22	7/0.2	0.55	0.40	8.3	68
1	0.50	16/0.2	0.55	0.40	4.6	32
2	0.50	16/0.2	0.55	0.40	8.2	68
4	0.50	16/0.2	0.55	0.40	9.8	115
1	0.75	24/0.2	0.55	0.40	5.1	40
2	0.75	24/0.2	0.55	0.40	9.1	84
4	0.75	24/0.2	0.55	0.40	10.9	144
1	1.00	30/0.2	0.55	0.40	5.2	49
2	1.00	30/0.2	0.55	0.40	9.5	105
4	1.00	30/0.2	0.55	0.40	11.2	182

多对 RS 485总双层屏蔽数据总线线缆
RE-02Y(ST)CH / RE-02YS(ST)CH

对数	标称截面积	股数/单丝直径	标称绝缘厚度	标称护套厚度	标称总外径	大约重量
	MM²	NO/MM	MM	MM	MM	KG/KM
1	0.22	7/0.2	0.55	0.40	4.5	34
2	0.22	7/0.2	0.55	0.40	7.5	67
4	0.22	7/0.2	0.55	0.40	8.8	97
1	0.50	16/0.2	0.55	0.40	5.1	48
2	0.50	16/0.2	0.55	0.40	8.7	97
4	0.50	16/0.2	0.55	0.40	10.3	150
1	0.75	24/0.2	0.55	0.40	5.6	57
2	0.75	24/0.2	0.55	0.40	9.7	116
4	0.75	24/0.2	0.55	0.40	11.4	182
1	1.00	30/0.2	0.55	0.40	5.7	67
2	1.00	30/0.2	0.55	0.40	10.0	138
4	1.00	30/0.2	0.55	0.40	11.8	222

多对 RS 485单对&总屏蔽数据总线线缆

RE-02Y(ST)H PIMF / RE-02YS(ST)H PIMF

对数	标称截面积	股数/单丝直径	标称绝缘厚度	标称护套厚度	标称总外径	大约重量
	MM²	NO/MM	MM	MM	MM	KG/KM
1	0.22	7/0.2	0.55	0.40	4.4	35
2	0.22	7/0.2	0.55	0.40	7.5	69
4	0.22	7/0.2	0.55	0.40	8.8	106
1	0.50	16/0.2	0.55	0.40	5.0	49
2	0.50	16/0.2	0.55	0.40	8.7	100
4	0.50	16/0.2	0.55	0.40	10.3	159
1	0.75	24/0.2	0.55	0.40	5.5	58
2	0.75	24/0.2	0.55	0.40	9.7	119
4	0.75	24/0.2	0.55	0.40	11.2	174
1	1.00	30/0.2	0.55	0.40	5.6	68
2	1.00	30/0.2	0.55	0.40	10.0	142
4	1.00	30/0.2	0.55	0.40	11.8	234

多对 RS 485总屏蔽数据总线线缆

RE-02YCH / RE-02YSCH

对数	标称截面积	股数/单丝直径	标称绝缘厚度	标称护套厚度	标称总外径	大约重量
	MM²	NO/MM	MM	MM	MM	KG/KM
1	0.22	7/0.2	0.55	0.40	4.3	31
2	0.22	7/0.2	0.55	0.40	7.3	61
4	0.22	7/0.2	0.55	0.40	8.5	91
1	0.50	16/0.2	0.55	0.40	4.9	44
2	0.50	16/0.2	0.55	0.40	8.5	91
4	0.50	16/0.2	0.55	0.40	10.0	142
1	0.75	24/0.2	0.55	0.40	5.4	53
2	0.75	24/0.2	0.55	0.40	9.5	109
4	0.75	24/0.2	0.55	0.40	11.2	174
1	1.00	30/0.2	0.55	0.40	5.5	63
2	1.00	30/0.2	0.55	0.40	9.8	131
4	1.00	30/0.2	0.55	0.40	11.5	213
