FIRETOX系列LSZH阻燃电缆

LSZH阻燃同轴电缆

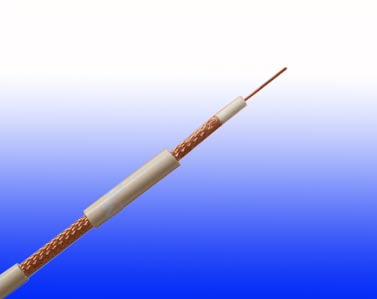

RG59 B/U LSZH阻燃同轴视频线缆

应用

凯莱东尼RG59 B/U LSZH阻燃同轴缆型号线缆是专为安防监控、安检、烟雾探测和疏散监视应用程序设计, 需要持续的功能在火灾情况

中。基于该系列线缆低烟无卤的结构, 所以在公开场合,商业和工业环境使用的理想选择。

标准

标准适应MIL-C-17

防火标准

阻燃性（单根垂直线缆测试）	EN 60332-1-2; IEC 60332-1-2; BS EN 60332-1-2; VDE0482-332-1; NBN C 30-004 (cat. F1); NF C32-070-2.1(C2);CEI 20-35/1-2; EN 50265-2-1*; DIN VDE 0482-265-2-1*
降低火蔓延（垂直安装的成束电缆测试）	EN 60332-3-24 (cat. C); IEC 60332-3-24; BS EN 60332-3-24;VDE 0482-332-3; NBN C 30-004 (cat. F2); NF C32-070-2.2(C1);CEI 20-22/3-4; EN 50266-2-4*; DIN VDE 0482-266-2-4
无卤	IEC 60754-1; EN 50267-2-1; DIN VDE 0482-267-2-1;CEI 20-37/2-1; BS 6425-1*
无腐蚀性气体排放	IEC 60754-2; EN 50267-2-2; DIN VDE 0482-267-2-2;CEI 20-37/2-2; BS 6425-2*
最小烟雾释放	IEC 61034-1&2; EN 61034 -1&2; DIN VDE 0482-1034-1&2;CEI 20-37/3-1&2; EN 50268-1&2*; BS 7622-1&2*
无毒有害气体	NES 02-713; NF C 20-454

注：*表示该标准已经被取代

额定电压

60V

线缆结构

导体	铜包钢导体, 实心根据 IEC(EN) 60228 class 1。
绝缘	PE 复合物。
总屏蔽	铜网编织。
外护套	热塑性LSZH复合物，BS(7655-6.1标准(LTS3型号（热固性LSZH复合物， BS 7655-2.6标准SW2-SW4也可以提供）．防紫外线，耐烃，防油，防啮齿动物，防白蚁均可以被作为选项。

物理性能和热性能

操作温度范围（固定）	-30°C - + 70°C
温度范围安装(移动状态)	-5°C - + 60°C
最小弯曲半径	8×总外径

电气特性

阻抗	75±5Ω
电容	67 NF/KM
速度比(%)	66
绝缘阻抗	>2000 Mohm.Km
屏蔽覆盖率	95%
DC电阻
内导体	158 Ω/km
外导体	9.0 Ω/km

衰减

频率(MHZ)	衰减(DB/100 M)	衰减 (DB/100FT)
50	7.4	2.26
100	10.7	3.26
200	15.7	4.79
400	22.7	6.92
500	25.7	7.84
600	28.7	8.75
860	34.8	10.61
1000	38.0	11.59

回波损耗

频率(MHZ)	回波损耗 (DB)
30-300 MHz	>31dB
300-600 MHz	>28dB
600-900 MHz	>24dB

结构参数

订货信息	导体外径	标称绝缘外径	标称屏蔽NO.X 外径	标称总外径	大约重量
	MM	MM	NO.×MM	MM	KG/KM
FTX-RG59 B/U	0.58 ± 0.03	3.70 ± 0.10 m	120×0.15	6.20	60.3
