LSZH阻燃同轴电缆

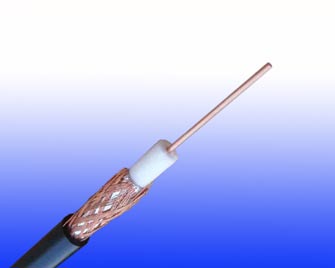

RG6 A/U LSZH阻燃同轴缆

应用

RG6 A/U LSZH阻燃同轴缆是专为安防监控、安检、烟雾探测和疏散监视应用程序设计, 需要持续的功能在火灾情况中。 基于该系列线

缆低烟无卤的结构, 所以在公开场合,商业和工业环境使用的理想选择。

标准

标准适应MIL-C-17

防火标准

阻燃性(单根垂直线缆测试) EN 60332-1-2; IEC 60332-1-2; BS EN 60332-1-2; VDE0482-332-1; NBN C 30-004 (cat. F1); NF C32-070-2.1(C2);CEI 20-35/1-2; EN 50265-2-1*; DIN VDE 0482-265-2-1*
降低火蔓延(垂直安装的成束电缆测试) EN 60332-3-24 (cat. C); IEC 60332-3-24; BS EN 60332-3-24;VDE 0482-332-3; NBN C 30-004 (cat. F2); NF C32-070-2.2(C1);CEI 20-22/3-4; EN 50266-2-4*; DIN VDE 0482-266-2-4
无卤 IEC 60754-1; EN 50267-2-1; DIN VDE 0482-267-2-1;CEI 20-37/2-1; BS 6425-1*
无腐蚀性气体排放 IEC 60754-2; EN 50267-2-2; DIN VDE 0482-267-2-2;CEI 20-37/2-2; BS 6425-2*
最小烟雾释放 IEC 61034-1&2; EN 61034 -1&2; DIN VDE 0482-1034-1&2;CEI 20-37/3-1&2; EN 50268-1&2*; BS 7622-1&2*
无毒有害气体 NES 02-713; NF C 20-454

注:*表示该标准已经被取代

额定电压

60V

线缆结构

导体 裸铜导体, 实心符合IEC(EN) 60228 class 1。
绝缘 发泡PE 复合物
总屏蔽 铝箔(100%)+铝网编织 (70%)
外护套 热塑性LSZH复合物,BS(7655-6.1标准(LTS3型号(热固性LSZH复合物,BS 7655-2.6标准
SW2-SW4也可以提供).防紫外线,耐烃,防油,防啮齿动物,防白蚁均可以被作为选项。

物理性能和热性能

操作温度范围(固定) -30°C - + 70°C

温度范围安装(移动状态)

-5°C - +60°C

最小弯曲半径

8×总外径

电气特性

阻抗 75±5Ω
电容 54 NF/KM
速度比率(%) 82
绝缘电阻 >5000 Mohm.Km
屏蔽覆盖率 AL FOIL(100%)+AL 70%
DC直流电阻
内导体 23.1 Ω/km
外导体 31 Ω/km

衰减

频率(MHZ) 衰减(DB/100 M) 衰减(DB/100FT)
50 5.0 1.5
100 6.4 1.96
200 9.2 2.8
500 14.5 4.4
600 15.9 4.9
800 17.7 5.4
1000 21.9 6.7
1350 24.9 7.6
1750 29.0 8.8
2050 33.1 10.1
2400 36.4 11.1

回波损耗

频率(MHZ) 回波损耗 (DB)
30-300 >28dB
300-600 >24dB
600-900 >22dB

结构参数

订货信息 导体外径 标称绝缘外径 标称屏蔽NO.X外径 标称总外径 大约重量
MM MM NO.×MM MM KG/KM
FTX-RG6 A/U 1.02 4.57 ± 0.20 96×0.12 7.00 81.6
