FIRETOX系列LSZH阻燃电缆
LSZH阻燃同轴电缆

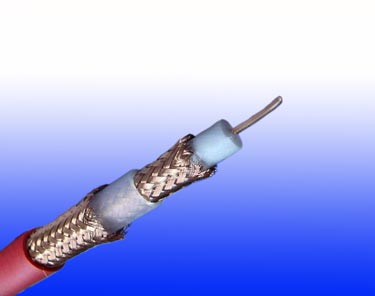

RG6 A/U CWB/SWB/SWA LSZH阻燃铠装同轴缆
应用
RG6 A/U CWB/SWB/SWA LSZH阻燃铠装同轴缆75Ω同轴线缆适用于船舶或室内海洋环境的安装。
标准
标准适应MIL-C-17
防火标准
阻燃性(单根垂直线缆测试) | EN 60332-1-2; IEC 60332-1-2; BS EN 60332-1-2; VDE0482-332-1; NBN C 30-004 (cat. F1); NF C32-070-2.1(C2);CEI 20-35/1-2; EN 50265-2-1*; DIN VDE 0482-265-2-1* |
---|---|
降低火蔓延(垂直安装的成束电缆测试) | EN 60332-3-24 (cat. C); IEC 60332-3-24; BS EN 60332-3-24;VDE 0482-332-3; NBN C 30-004 (cat. F2); NF C32-070-2.2(C1);CEI 20-22/3-4; EN 50266-2-4*; DIN VDE 0482-266-2-4 |
无卤 | IEC 60754-1; EN 50267-2-1; DIN VDE 0482-267-2-1;CEI 20-37/2-1; BS 6425-1* |
无腐蚀性气体排放 | IEC 60754-2; EN 50267-2-2; DIN VDE 0482-267-2-2;CEI 20-37/2-2; BS 6425-2* |
最小烟雾释放 | IEC 61034-1&2; EN 61034 -1&2; DIN VDE 0482-1034-1&2;CEI 20-37/3-1&2; EN 50268-1&2*; BS 7622-1&2* |
无毒有害气体 | NES 02-713; NF C 20-454 |
注:*表示该标准已经被取代
额定电压
60V
线缆结构
导体 | 18AWG 实心裸铜。 |
---|---|
绝缘 | PE 复合物。 |
屏蔽1 | 铝箔/聚酯带或铝带。 |
屏蔽2 | 镀锡铜编织。 |
内护套 | LSZH |
铠装 | CWB: 铜网编织 |
SWB: 钢丝编织铠装 | |
SWA: 钢丝铠装 | |
外护套 | 热塑性LSZH复合物,BS(7655-6.1标准(LTS3型号(热固性LSZH复合物,BS 7655-2.6标准 SW2-SW4也可以提供).防紫外线,耐烃,防油,防啮齿动物,防白蚁均可以被作为选项。 |
物理性能和热性能
温度范围 | -30°C - + 75°C |
---|---|
最小弯曲半径 | 15×总外径 |
电气特性
AWG | 18 | |
---|---|---|
标称导体外径 | MM | 1.0 |
阻抗 | Ω | 75+/-5 |
标称衰减@100MHZ | DB/100M | 6.9 |
标称衰减@200MHZ | DB/100M | 9.0 |
标称衰减@300MHZ | DB/100M | 11.8 |
标称衰减@400MHZ | DB/100M | 13.1 |
标称衰减@500MHZ | DB/100M | 15.4 |
标称衰减@900MHZ | DB/100M | 21.5 |
标称衰减@1700MHZ | DB/100M | 29.4 |
电容 | PF/M | 53.5 |
传播速率 | % | 83 |
导体主流电阻 | Ω/KM | 21.4 |
屏蔽直流电阻 | Ω/KM | 7.5 |
电感 | ΜH/M | 0.32 |
延时 | NS/M | 4 |
结构参数
订货信息 | 标称内导体外径 | 标称绝缘厚度 | 标称护套厚度 | 标称总外径 | 标称重量 |
---|---|---|---|---|---|
MM | MM | MM | MM | KG/KM | |
FTX-RG6 A/U CWB | 1.0 | 1.8 | 1.2 | 10.8 | 181 |
FTX-RG6 A/U SWB | 1.0 | 1.8 | 1.2 | 10.8 | 177 |
FTX-RG6 A/U SWA | 1.0 | 1.8 | 1.2 | 11.8 | 267 |
