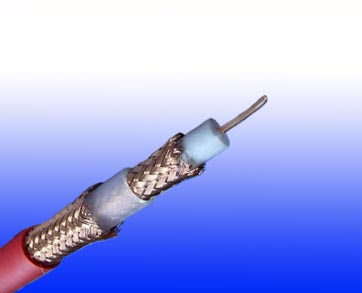

RG11 A/U CWB/SWB/SWA LSZH阻燃铠装同轴线缆

应用

RG11 A/U CWB/SWB/SWA LSZH阻燃铠装同轴线缆,75Ω 同轴线缆适用于船舶或室内海洋环境的安装。

标准

标准适应MIL-C-17

防火标准

阻燃性(单根垂直线缆测试) EN 60332-1-2; IEC 60332-1-2; BS EN 60332-1-2; VDE0482-332-1; NBN C 30-004 (cat. F1); NF C32-070-2.1(C2);CEI 20-35/1-2; EN 50265-2-1*; DIN VDE 0482-265-2-1*
降低火蔓延(垂直安装的成束电缆测试) EN 60332-3-24 (cat. C); IEC 60332-3-24; BS EN 60332-3-24;VDE 0482-332-3; NBN C 30-004 (cat. F2); NF C32-070-2.2(C1);CEI 20-22/3-4; EN 50266-2-4*; DIN VDE 0482-266-2-4
无卤 IEC 60754-1; EN 50267-2-1; DIN VDE 0482-267-2-1;CEI 20-37/2-1; BS 6425-1*
无腐蚀性气体排放 IEC 60754-2; EN 50267-2-2; DIN VDE 0482-267-2-2;CEI 20-37/2-2; BS 6425-2*
最小烟雾释放 IEC 61034-1&2; EN 61034 -1&2; DIN VDE 0482-1034-1&2;CEI 20-37/3-1&2; EN 50268-1&2*; BS 7622-1&2*
无毒有害气体 NES 02-713; NF C 20-454

注:*表示该标准已经被取代

额定电压

60V

线缆结构

导体 14AWG 实心裸铜。
绝缘 LDPE 复合物。
屏蔽1 铝箔/聚酯带或铝带。
屏蔽2 镀锡铜编织。
内护套 LSZH
铠装 CWB: 铜网编织
  SWB: 钢丝编织铠装
  SWA: 钢丝铠装
外护套 热塑性LSZH复合物,BS(7655-6.1标准(LTS3型号(热固性LSZH复合物,BS 7655-2.6标准SW2-SW4也可以提供).防紫外线,耐烃,防油,防啮齿动物,防白蚁均可以被作为选项。

物理性能和热性能

操作温度范围(固定) -30°C - + 75°C
最小弯曲半径 15×总外径

电气特性

AWG 14
标称导体外径 MM 1.6
阻抗 Ω 75+/-5
标称衰减@100MHZ DB/100M 4.5
标称衰减@270MHZ DB/100M 7.6
标称衰减@540MHZ DB/100M 10.8
标称衰减@750MHZ DB/100M 12.8
标称衰减@1000MHZ DB/100M 14.8
电容 PF/M 53.5
传播速率 % 83
导体直流电阻 Ω/KM 8.5
屏蔽直流电阻 Ω/KM 12.1
电感 ΜH/M 0.32
延时 NS/M 4

结构参数

订货信息 标称内导体外径 标称绝缘厚度 标称护套厚度 标称总外径 标称重量
MM MM MM MM KG/KM
FTX-RG11 A/U CWB 1.6 2.7 1.7 15.2 349
FTX-RG11 A/U SWB 1.6 2.7 1.7 15.2 344
FTX-RG11 A/U SWA 1.6 2.7 1.7 16.2 468
