FIRETOX系列LSZH阻燃电缆
LSZH阻燃电力缆 & 控制缆

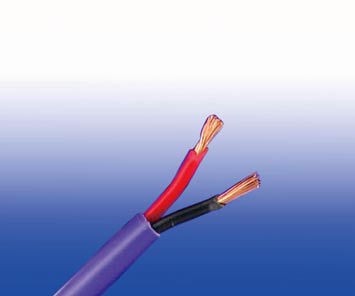

300/500V XLPE绝缘, LSZH护套, 屏蔽电力缆 (2-4芯)
FTX200 05RZ1MZ1-R (CU/XLPE/LSZH/SWA/LSZH 300/500V Class 2)
FTX200 05ROZ1-R (CU/XLPE/OSCR/LSZH 300/500V Class 2)
应用
该线缆主要应用于发电站、公共交通客运系统、机场、石化工厂、酒店、医院、高层建筑等的配线电缆。
标准
标准适应 BS 5308
防火标准
阻燃性(单根垂直线缆测试) | EN 60332-1-2; IEC 60332-1-2; BS EN 60332-1-2; VDE0482-332-1; NBN C 30-004 (cat. F1); NF C32-070-2.1(C2);CEI 20-35/1-2; EN 50265-2-1*; DIN VDE 0482-265-2-1* |
---|---|
降低火蔓延(垂直安装的成束电缆测试) | EN 60332-3-24 (cat. C); IEC 60332-3-24; BS EN 60332-3-24;VDE 0482-332-3; NBN C 30-004 (cat. F2); NF C32-070-2.2(C1);CEI 20-22/3-4; EN 50266-2-4*; DIN VDE 0482-266-2-4 |
无卤 | IEC 60754-1; EN 50267-2-1; DIN VDE 0482-267-2-1;CEI 20-37/2-1; BS 6425-1* |
无腐蚀性气体排放 | IEC 60754-2; EN 50267-2-2; DIN VDE 0482-267-2-2;CEI 20-37/2-2; BS 6425-2* |
最小烟雾释放 | IEC 61034-1&2; EN 61034 -1&2; DIN VDE 0482-1034-1&2;CEI 20-37/3-1&2; EN 50268-1&2*; BS 7622-1&2* |
无毒有害气体 | NES 02-713; NF C 20-454 |
注:*表示该标准已经被取代
额定电压
300/500V
线缆结构
导体 | 平纹退火铜,多股绞合符合IEC(EN) 60228 class 2。 |
---|---|
绝缘 | 交联聚乙烯复合物 |
填料,粘合剂(其他) | PP, 麦拉 |
链路保护导体 | 退火平纹铜 (class 2) |
总屏蔽 | 铝箔/聚酯带 |
外护套 | 热塑性LSZH复合物,BS(7655-6.1标准(LTS3型号(热固性LSZH复合物, BS 7655-2.6标准SW2-SW4也可以提供).防紫外线,耐烃,防油,防啮齿动物,防白蚁均可以被作为选项。 |
色谱
绝缘颜色遵循标准BS 7671
带接地导体 | 不带接地导体 | |
2芯 | - | 棕色, 蓝色 |
3芯 | 黄绿线, 棕色, 蓝色 | 棕色, 灰色, 黑色 |
4芯 | 黄绿线,棕色,灰色,黑色 | 棕色, 灰色, 黑色, 蓝色 |
5芯 | 黄绿线,棕色,灰色,黑色, 蓝色 | 棕色, 灰色, 黑色, 蓝色, 黑色 |
5芯以上 | 黄绿线, 黑色数根 | 黑色数根 |
护套颜色:黑色或根据客户要求
物理性能和热性能
工作温度范围(固定状态下) | 最大90°C对于XLPE |
---|---|
|
短路过载温度可达250°C(5s) |
最小弯曲半径 | 6 × 总外径 |
结构参数
导体 | FTX200 05ROZ1-R | |||||||
---|---|---|---|---|---|---|---|---|
芯数 X 截面积 | 股数/单丝直径 | 标称总外径导体 | 标称绝缘厚度 | 保护导体截面积 | 标称护套厚度 | 标称总外径 | 最大导体直流阻抗@20°C | 大约重量 |
NOXMM² | NO./MM | MM | MM | MM² | MM | MM | Ω/KM | KG/KM |
2x1.0 | 7/0.44 | 1.32 | 0.6 | 1.0 | 0.9 | 8.1 | 18.1 | 79 |
2x1.5 | 7/0.53 | 1.59 | 0.7 | 1.5 | 0.9 | 9.1 | 12.1 | 102 |
2x2.5 | 7/0.67 | 2.01 | 0.8 | 2.5 | 1.0 | 10.5 | 7.41 | 146 |
2x4.0 | 7/0.85 | 2.55 | 0.8 | 4.0 | 1.1 | 11.8 | 4.61 | 205 |
3x1.0 | 7/0.44 | 1.32 | 0.6 | 1.0 | 0.9 | 8.6 | 18.1 | 98 |
3x1.5 | 7/0.53 | 1.59 | 0.7 | 1.5 | 0.9 | 9.6 | 12.1 | 129 |
3x2.5 | 7/0.67 | 2.01 | 0.8 | 2.5 | 1.0 | 11.1 | 7.41 | 185 |
3x4.0 | 7/0.85 | 2.55 | 0.8 | 4.0 | 1.1 | 12.5 | 4.61 | 262 |
4x1.0 | 7/0.44 | 132 | 0.6 | 1.0 | 1.0 | 9.5 | 18.1 | 123 |
4x1.5 | 7/0.53 | 1.59 | 0.7 | 1.5 | 1.0 | 10.6 | 12.1 | 162 |
4x2.5 | 7/0.67 | 2.01 | 0.8 | 2.5 | 1.1 | 12.3 | 7.41 | 233 |
4x4.0 | 7/0.85 | 2.55 | 0.8 | 4.0 | 1.2 | 13.9 | 4.61 | 329 |
电气性能
导体操作温度 | 90°C |
---|---|
周围环境 |
30°C |
载流容量 (Amp)
导体截面积 | 参考方法4(附在热绝缘墙上的导管上) | 参考方法3(附在线槽或者墙上等的导管上) | 参考方法1(直接用夹子夹住) | 参考方法11(在一个有孔径的电缆匣中,垂直或者水平) | 参考方法12 | ||||||
---|---|---|---|---|---|---|---|---|---|---|---|
水平隔开 | 垂直隔开 | 三相分开 | |||||||||
2根电缆单相交流或者直流电 | 3根或者4根电缆三相交流电 | 2根电缆单相交流或者直流电 | 3根或者4根电缆三相交流电 | 2根电缆单相交流或者直流电电缆水平分开或者紧挨着 | 3根或者4根电缆三相交流电电缆水平分开或者紧挨着 | 2根电缆单相交流或者直流电缆水平分开或者紧挨着 | 3根或者4根电缆三相交流电电缆水平分开或者紧挨着 | 2根电缆单相交流或者直流3根电缆三相交流电 | 2根电缆单相交流或者直流3根电缆三相交流电 | 3根电缆三相分开3相交流电 | |
1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 |
MM² | A | A | A | A | A | A | A | A | A | A | A |
1.5 | 18 | 17 | 22 | 19 | 25 | 23 | - | - | - | - | - |
2.5 | 24 | 23 | 30 | 26 | 34 | 31 | - | - | - | - | - |
4 | 33 | 30 | 40 | 35 | 46 | 41 | - | - | - | - | - |
电压降(A/M)
标称截面积 | 2根电缆直流电 | 2根电缆单相交流电 | 3或4根电缆单相交流电 | |||
---|---|---|---|---|---|---|
参考方法3和4(附在墙上的导管上等) | 参考方法1和11(直接用线夹夹住或者置于电缆槽中) | 参考方法3和4(附在墙上的导管上等) | 参考方法1,11,12(三相分开) | 参考方法1,11(水平相邻分开 | ||
1 | 2 | 3 | 4 | 5 | 6 | 7 |
MM² | MV/A/M | MV/A/M | MV/A/M | MV/A/M | MV/A/M | MV/A/M |
1.5 | 31 | 31 | 27 | 27 | 27 | 27 |
2.5 | 19 | 19 | 16 | 16 | 16 | 16 |
4 | 33 | 12 | 10 | 10 | 10 | 10 |
