FIRETOX系列LSZH阻燃电缆
LSZH阻燃光缆

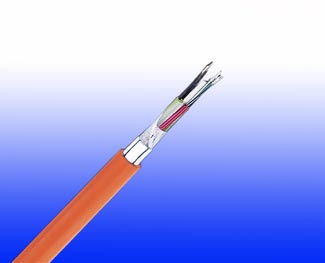

紧包缓冲式LSZH阻燃光缆
应用
紧包缓冲式LSZH阻燃光缆应用于配线箱之间,以及配线箱和终端设备之间在持续防火环境中的连接。适于多种室内和室外应用,
包括建筑物之间的管道布线以及建筑物内部的提升井布线。
标准
标准适应Telcordia GR409-芯 / TIA/EIA 568B.3 / ICEA-S-83-596
防火标准
阻燃性(单根垂直线缆测试) | EN 60332-1-2; IEC 60332-1-2; BS EN 60332-1-2; VDE0482-332-1; NBN C 30-004 (cat. F1); NF C32-070-2.1(C2);CEI 20-35/1-2; EN 50265-2-1*; DIN VDE 0482-265-2-1* |
---|---|
降低火蔓延(垂直安装的成束电缆测试) | EN 60332-3-24 (cat. C); IEC 60332-3-24; BS EN 60332-3-24;VDE 0482-332-3; NBN C 30-004 (cat. F2); NF C32-070-2.2(C1);CEI 20-22/3-4; EN 50266-2-4*; DIN VDE 0482-266-2-4 |
无卤 | IEC 60754-1; EN 50267-2-1; DIN VDE 0482-267-2-1;CEI 20-37/2-1; BS 6425-1* |
无腐蚀性气体排放 | IEC 60754-2; EN 50267-2-2; DIN VDE 0482-267-2-2;CEI 20-37/2-2; BS 6425-2* |
最小烟雾释放 | IEC 61034-1&2; EN 61034 -1&2; DIN VDE 0482-1034-1&2;CEI 20-37/3-1&2; EN 50268-1&2*; BS 7622-1&2* |
无毒有害气体 | NES 02-713; NF C 20-454 |
注:*表示该标准已经被取代
线缆结构
光纤 | 含有紧包缓冲层的单模和多模紧包光纤 |
---|---|
加强件 | 芳纶丝或玻璃纤维缠绕,提供物理保护和增强抗拉强度。 |
内护套(可选) | 符合BS 7655-6.1标准的热塑性低烟无卤复合物LTS3类 |
开伞索(可选) | 将可选开伞索置于外护套下面以便护套移动 |
内护套 | LSZH |
铠装(可选) | STA: 波纹钢带铠装 |
SWB: 编织钢丝 | |
外护套 | 符合BS 7652标准第6.1部分的热塑性塑料,低烟无卤复合物LTS3类(符合BS 7655:第2.6部分指出, 塑性塑料,低烟无卤复合物SW2-SW4类型)。 |
物理性能和热性能
操作温度范围(固定) | -20°C - + 60°C |
---|---|
温度范围安装(移动状态) | 0°C - +50°C |
最小弯曲半径 | 10 × OD 非铠装线缆 |
20 × OD 铠装线缆 |
结构参数
订货信息 | 纤芯数 | 标称总外径 | 拉伸力 | 最小弯曲半径 | 大约重量 |
---|---|---|---|---|---|
MM | N | MM | KG/KM | ||
MTA-B-2-0-H | 2 | 7,6 | 250 | 76 | 55 |
MTA-B-4-0-H | 4 | 7,8 | 250 | 78 | 67 |
MTA-B-6-0-H | 6 | 8,6 | 400 | 86 | 77 |
MTA-B-8-0-H | 8 | 8,8 | 400 | 88 | 81 |
MTA-B-12-0-H | 12 | 9,3 | 400 | 93 | 90 |
