国际市政信号协会
IMSA 515
应用和描述
这些电缆是用于在路面检测信号的变化,或确定交通流量。

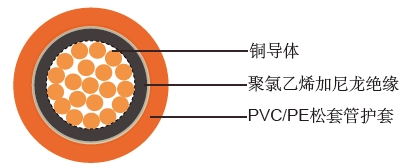

电缆结构
导体: 多股铜导体,遵循ASTM B8
绝缘: PVC(15Mils)/尼龙(5Mils)
护套: PE或PVC松套管, 黑色或桔色
额定温度
60°C
额定电压
600 V
电缆参数
AWG | 导体数 | 实心或多股 | 绝缘厚度 | 护套厚度 | 外径 | 线缆重量 | ||||
---|---|---|---|---|---|---|---|---|---|---|
inches | mm | inches | mm | inches | mm | Lbs./ Kft | Kg/Km | |||
PE 套管 | ||||||||||
14 | 1 | 19股 | 0.02 | 0.51 | 0.030 | 0.76 | 0.18 | 4.57 | 22 | 33 |
12 | 1 | 19股 | 0.02 | 0.51 | 0.030 | 0.76 | 0.2 | 5.08 | 29 | 43 |
PVC 套管 | ||||||||||
14 | 1 | 19股 | 0.02 | 0.51 | 0.030 | 0.76 | 0.18 | 4.57 | 30 | 45 |
12 | 1 | 19股 | 0.02 | 0.51 | 0.030 | 0.76 | 0.2 | 5.08 | 36 | 54 |
