ICEA/CAN 标准矿用电缆 | ||||||||||
|
|||||||||||
|
|||||||||||
NSSHCGEOEU 0.6/1kV采煤机电缆（低拉伸强度）
应用
该电缆用于连接极高机械负荷的移动设备，特别适合矿业应用，如采煤机，也可通过引导滑轮（缆车）或作为卷筒电缆（LHD）使用，
能承受极大弯力、低拉伸强度。
标准
DIN VDE 0250 Part 812

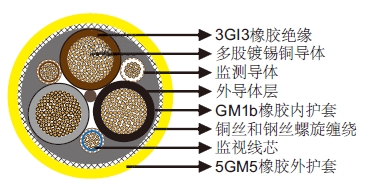

结构
导体：柔软多股镀锡铜导体。
绝缘：基于EPR的耐热3GI3橡胶。
外导体层：易剥离的外半导电层。
监视线芯：可扩展和压缩的铜和钢编织与EPR橡胶绝缘。
监测导体：镀锡铜丝螺旋缠绕于监视线芯外，外层包覆半导带。
内护套：Type GM1橡胶。
铠装/接地导体：同心接地导体铜丝和钢丝螺旋缠绕，玻璃纤维带，嵌入外护套。
外护套：Type 5GM5橡胶，耐磨耐撕裂、防油、阻燃。
尺寸和重量
芯数×标称截面积 |
最小外径 |
最大外径 |
标称重量 |
|---|---|---|---|
No. ×mm2 |
mm |
mm |
kg/km |
3×16/16KON+2ST+UEL |
35.0 |
38.0 |
2130 |
3×25/16KON+2ST+UEL |
38.0 |
41.0 |
2790 |
3×35/16KON+2ST+UEL |
41.0 |
45.0 |
3390 |
3×50/25KON+2ST+UEL |
47.0 |
51.0 |
4340 |
3×70/35KON+2ST+UEL |
52.0 |
56.0 |
5680 |
3×95/50KON+2ST+UEL |
58.0 |
62.0 |
7180 |
3×25/16KON+3×(1.5ST+UEL) |
38.0 |
41.0 |
2920 |
3×35/16KON+3×(1.5ST+UEL) |
41.0 |
45.0 |
3630 |
3×50/25KON+3×(1.5ST+UEL) |
45.0 |
48.0 |
4500 |
3×70/35KON+3×(1.5ST+UEL) |
48.0 |
53.0 |
5850 |
3×95/50KON+3×(1.5ST+UEL) |
52.0 |
56.0 |
7400 |
3×120/70KON+3×(1.5ST+UEL) |
58.0 |
63.0 |
8300 |
3×150/70KON+3×(1.5ST+UEL) |
62.0 |
68.0 |
9300 |
