NTSKCGERLOEU中压采煤机电缆

应用

该电缆用于移动电气设备的连接,可用于地下矿井,如采煤机,特别是低拉伸应力下高弯曲负荷的应用。

标准

VDE 0250 Part 813

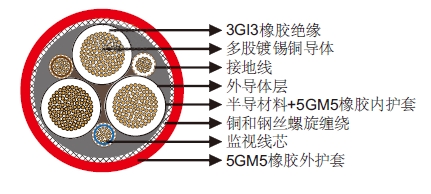

结构

导体:柔软多股镀锡铜导体。

绝缘:基于EPR的耐热3GI3橡胶。

外导体层(用于3.6/6kV):易剥离的外半导电层。

监视线芯:可扩展或压缩的铜/钢导体与EPR绝缘。

接地线:镀锡铜丝螺旋缠绕加导电带。

内护套:2层设计,半导橡胶+Type 5GM5橡胶。

铠装:钢丝螺旋缠绕,嵌入外护套,防止护套交换的玻璃纤维带。

外护套:Type 5GM5橡胶,耐磨耐撕裂、防油、阻燃。

尺寸和重量

1.8/3kV

芯数×标称截面积

最小外径

最大外径

标称重量

No. ×mm2

mm

mm

kg/km

3×35+3×(1.5ST+25/3)+UEL

44.0

49.0

3900

3×50+3×(1.5ST+25/3)+UEL

50.0

55.0

5100

3×70+3×(1.5ST+35/3)+UEL

52.0

56.0

6200

3×95+3×(1.5ST+50/3)+UEL

58.0

62.0

7500

3×120+3×(1.5ST+70/3)+UEL

64.0

70.0

9350

3.6/6kV

芯数×标称截面积

最小外径

最大外径

标称重量

No. ×mm2

mm

mm

kg/km

3×35+3×(1.5ST+25/3)+UEL

49.0

54.0

5800

3×50+3×(1.5ST+25/3)+UEL

56.0

61.0

6100

3×70+3×(1.5ST+35/3)+UEL

57.0

62.0

6700

3×95+3×(1.5ST+50/3)+UEL

62.0

66.0

8000

3×120+3×(1.5ST+70/3)+UEL

67.0

71.0

10200
