ICEA/CAN 标准矿用电缆 | ||||||||||
|
|||||||||||
|
|||||||||||
Type 241 1.1~6.6kV超柔软型
应用
该电缆与Type 241电缆类似，但更加柔软有更小的自然弯曲半径，适合作为单轨电缆，电缆环路更窄，从而为其他设备提供了更多的
空间，降低阻碍机率。
标准
AS/NZS 1802:2003
AS/NZS 1125
AS/NZS 3808
AS/NZS 5000.1

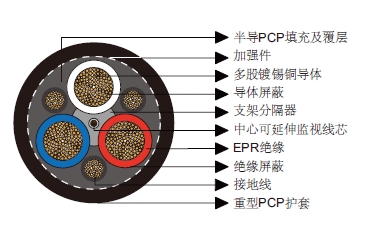

结构
3×导体：柔软的多股镀锡退火铜导体。
导体屏蔽：半导材料（用于电压为3.3/3.3kV及以上的电缆）。
绝缘：EPR。
绝缘屏蔽：半导橡胶。
支架分隔器：半导PCP。
总芯线屏蔽：半导PCP填充及覆层。
3×隙间接地线：柔软的多股镀锡铜导体及半导PCP覆层。
1×中心延伸监视线芯：柔软的多股镀锡铜导体与EPR覆层。
纺织加强件：宽松编织加强件。
护套：重型PCP护套。重型CPE/CSP护套可选。
尺寸和重量
标称导体截面积 |
绞股规格 |
绝缘厚度 |
接地线 |
监视线芯 |
护套厚度含半导PCP 层 |
标称外径 |
标称重量 |
||
|---|---|---|---|---|---|---|---|---|---|
绞股规格 |
覆层厚度 |
绞股规格 |
覆层厚度 |
||||||
mm2 |
No/mm |
mm |
No/mm |
mm |
No/mm |
mm |
mm |
mm |
kg/100m |
Type 241.1 |
|||||||||
70 |
361/0.50 |
1.8 |
110/0.40 |
1.0 |
40/0.20 |
0.8 |
5.3 |
53.0 |
485 |
95 |
475/0.50 |
2.0 |
85/0.40 |
1.0 |
40/0.20 |
0.8 |
5.8 |
58.8 |
595 |
120 |
608/0.50 |
2.1 |
110/0.40 |
1.2 |
40/0.20 |
0.8 |
6.3 |
62.5 |
715 |
150 |
740/0.50 |
2.3 |
135/0.40 |
1.2 |
40/0.20 |
0.8 |
6.7 |
67.0 |
840 |
185 |
925/0.50 |
2.5 |
165/0.40 |
1.4 |
40/0.20 |
0.8 |
7.3 |
75.1 |
1040 |
240 |
1221/0.50 |
2.8 |
216/0.40 |
1.4 |
40/0.20 |
0.8 |
8.0 |
85.7 |
1340 |
Type 241.3 |
|||||||||
70 |
361/0.50 |
3.0 |
110/0.40 |
1.2 |
40/0.20 |
0.8 |
6.4 |
61.2 |
590 |
95 |
475/0.50 |
3.0 |
135/0.40 |
1.2 |
40/0.20 |
0.8 |
6.8 |
65.9 |
710 |
120 |
608/0.50 |
3.0 |
165/0.40 |
1.2 |
40/0.20 |
0.8 |
7.2 |
68.9 |
820 |
150 |
740/0.50 |
3.0 |
216/0.40 |
1.2 |
40/0.20 |
0.8 |
7.6 |
72.5 |
940 |
185 |
925/0.50 |
3.0 |
252/0.40 |
1.4 |
40/0.20 |
0.8 |
8.0 |
79.4 |
1130 |
240 |
1221/0.50 |
3.0 |
324/0.40 |
1.4 |
40/0.20 |
0.8 |
8.6 |
88.3 |
1420 |
Type 241.6 |
|||||||||
70 |
361/0.50 |
5.0 |
110/0.40 |
1.4 |
40/0.20 |
0.8 |
7.4 |
72.1 |
750 |
95 |
475/0.50 |
5.0 |
135/0.40 |
1.4 |
40/0.20 |
0.8 |
7.9 |
77.0 |
885 |
120 |
608/0.50 |
5.0 |
165/0.40 |
1.4 |
40/0.20 |
0.8 |
8.3 |
79.9 |
1000 |
150 |
740/0.50 |
5.0 |
216/0.40 |
1.4 |
40/0.20 |
0.8 |
8.6 |
83.3 |
1130 |
185 |
925/0.50 |
5.0 |
252/0.40 |
1.4 |
40/0.20 |
0.8 |
9.0 |
90.2 |
1330 |
240 |
1221/0.50 |
5.0 |
324/0.40 |
1.4 |
40/0.20 |
0.8 |
9.6 |
99.1 |
1640 |
