ICEA/CAN 标准矿用电缆 | |||||||||||
|
Type 455 3.3~33kV
应用
该电缆有较小的绝缘和护套厚度,无支架,外部空隙有2根接地线和一根监视芯线(接地线与监视线规格相同),适合需要较小外径和重
量的卷筒和拖曳应用,特别适合堆垛运输机使用。
标准
AS/NZS 2802:2000 AS/NZS 1125 AS/NZS 3808 AS/NZS 5000.1

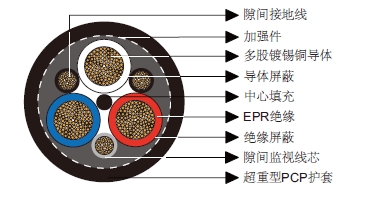

结构
3×导体:柔软的多股镀锡退火铜导体。
导体屏蔽:半导材料(用于电压为3.3/3.3kV及以上的电缆)。
绝缘:EPR。
绝缘屏蔽:半导橡胶。
填充:橡胶中心填充。
2×隙间接地线:柔软多股镀锡铜导体与CSP覆层。
1×隙间监视线芯:柔软的多股镀锡铜导体与EPR覆层。
纺织加强件:宽松编织加强件。
护套:特重型PCP护套。
特重型CPE/CSP护套可选。
尺寸和重量
标称导体截面积 | 绞股规格 | 绝缘厚度 | 监视线芯/接地线 | 护套厚度 | 标称外径 | 标称重量 | |
---|---|---|---|---|---|---|---|
绞股规格 | 覆层厚度 | ||||||
mm2 | No/mm | mm | No/mm | mm | mm | mm | kg/100m |
Type 455.3 Class 1 | |||||||
16 | 126/0.40 | 2.2 | 120/0.30 | 1.4 | 4.2 | 39.4 | 224 |
25 | 209/0.40 | 2.2 | 120/0.30 | 1.4 | 4.5 | 43.3 | 281 |
35 | 285/0.40 | 2.2 | 120/0.30 | 1.4 | 4.8 | 46.7 | 336 |
50 | 380/0.40 | 2.4 | 183/0.30 | 1.4 | 5.3 | 51.9 | 424 |
70 | 203/0.67 | 2.4 | 54/0.67 | 1.4 | 5.7 | 57.0 | 556 |
95 | 259/0.67 | 2.4 | 70/0.67 | 1.6 | 6.1 | 60.5 | 646 |
120 | 336/0.67 | 2.4 | 84/0.67 | 1.6 | 6.4 | 65.6 | 786 |
150 | 427/0.67 | 2.4 | 112/0.67 | 1.6 | 6.5 | 69.7 | 931 |
185 | 518/0.67 | 2.4 | 132/0.67 | 1.6 | 6.6 | 74.5 | 1072 |
240 | 672/0.67 | 2.4 | 168/0.67 | 1.6 | 6.8 | 80.5 | 1310 |
300 | 854/0.67 | 2.4 | 228/0.67 | 1.6 | 6.9 | 86.3 | 1600 |
Type 455.6 Class 1 | |||||||
16 | 126/0.40 | 3.0 | 120/0.30 | 1.4 | 4.7 | 43.9 | 266 |
25 | 209/0.40 | 3.0 | 120/0.30 | 1.6 | 5.0 | 47.8 | 332 |
35 | 285/0.40 | 3.0 | 120/0.30 | 1.6 | 5.3 | 51.3 | 387 |
50 | 380/0.40 | 3.0 | 183/0.30 | 1.6 | 5.6 | 55.1 | 466 |
70 | 203/0.67 | 3.0 | 54/0.67 | 1.6 | 6.0 | 60.3 | 597 |
95 | 259/0.67 | 3.0 | 70/0.67 | 1.8 | 6.3 | 63.5 | 692 |
120 | 336/0.67 | 3.0 | 84/0.67 | 1.8 | 6.5 | 68.5 | 826 |
150 | 427/0.67 | 3.0 | 112/0.67 | 1.8 | 6.6 | 72.6 | 977 |
185 | 518/0.67 | 3.0 | 132/0.67 | 1.8 | 6.7 | 77.3 | 1122 |
240 | 672/0.67 | 3.0 | 168/0.67 | 1.8 | 6.9 | 83.3 | 1361 |
300 | 854/0.67 | 3.0 | 228/0.67 | 1.8 | 7.0 | 89.1 | 1652 |
Type 455.11 Class 1 | |||||||
16 | 126/0.40 | 5.0 | 120/0.30 | 2.0 | 5.8 | 55.1 | 392 |
25 | 209/0.40 | 5.0 | 120/0.30 | 2.0 | 6.1 | 59.0 | 462 |
35 | 285/0.40 | 5.0 | 120/0.30 | 2.0 | 6.3 | 62.2 | 527 |
50 | 380/0.40 | 5.0 | 183/0.30 | 2.0 | 6.4 | 65.6 | 607 |
70 | 203/0.67 | 5.0 | 54/0.67 | 2.0 | 6.5 | 70.2 | 742 |
95 | 259/0.67 | 5.0 | 70/0.67 | 2.2 | 6.7 | 73.2 | 837 |
120 | 336/0.67 | 5.0 | 84/0.67 | 2.2 | 6.8 | 77.9 | 982 |
150 | 427/0.67 | 5.0 | 112/0.67 | 2.2 | 6.9 | 82.0 | 1143 |
185 | 518/0.67 | 5.0 | 132/0.67 | 2.2 | 7.0 | 86.8 | 1305 |
240 | 672/0.67 | 5.0 | 168/0.67 | 2.2 | 7.2 | 92.8 | 1553 |
Type 455.22 Class 1 | |||||||
16 | 126/0.40 | 7.6 | 120/0.30 | 2.5 | 6.6 | 68.5 | 578 |
25 | 209/0.40 | 7.6 | 120/0.30 | 2.5 | 6.6 | 71.7 | 653 |
35 | 285/0.40 | 7.6 | 120/0.30 | 2.5 | 6.7 | 74.7 | 719 |
标称导体截面积 | 绞股规格 | 绝缘厚度 | 监视线芯/接地线 | 护套厚度 | 标称外径 | 标称重量 | |
---|---|---|---|---|---|---|---|
绞股规格 | 覆层厚度 | ||||||
mm2 | No/mm | mm | No/mm | mm | mm | mm | kg/100m |
50 | 380/0.40 | 7.6 | 183/0.30 | 2.5 | 6.8 | 78.2 | 810 |
70 | 203/0.67 | 7.6 | 54/0.67 | 2.5 | 7.0 | 82.9 | 956 |
95 | 259/0.67 | 7.6 | 70/0.67 | 2.5 | 7.1 | 85.7 | 1061 |
120 | 336/0.67 | 7.6 | 84/0.67 | 2.5 | 7.2 | 90.5 | 1221 |
150 | 427/0.67 | 7.6 | 112/0.67 | 2.5 | 7.3 | 94.6 | 1392 |
185 | 518/0.67 | 7.6 | 132/0.67 | 2.5 | 7.4 | 99.3 | 1564 |
Type 455.33 Class 1 | |||||||
16 | 126/0.40 | 10.5 | 120/0.30 | 2.5 | 7.0 | 83.0 | 822 |
25 | 209/0.40 | 10.5 | 120/0.30 | 2.5 | 7.1 | 86.4 | 920 |
35 | 285/0.40 | 10.5 | 120/0.30 | 2.5 | 7.2 | 89.4 | 993 |
50 | 380/0.40 | 10.5 | 183/0.30 | 2.5 | 7.3 | 92.8 | 1092 |
70 | 203/0.67 | 10.5 | 54/0.67 | 2.5 | 7.4 | 97.4 | 1254 |
95 | 259/0.67 | 10.5 | 70/0.67 | 2.5 | 7.6 | 100.4 | 1372 |
120 | 336/0.67 | 10.5 | 84/0.67 | 2.5 | 7.7 | 105.1 | 1543 |
150 | 427/0.67 | 10.5 | 112/0.67 | 2.5 | 7.8 | 109.2 | 1720 |
