电话线
室外电话电缆
CW 1128 & CW 1128/1179发泡PE绝缘&PE护套填充型电缆
应用
该线缆适用于接入或主干网络，可用于电话局至用户区的连接。适合管道敷设，直埋敷设和架空敷设。填充型电缆适用于用户接入线，可
敷设于地下或人行道沿线。铠装电缆适合直埋敷设。Figure-8自承式电缆可用于架空敷设。
标准
• CW 1128 (非屏蔽填充型电缆)
• CW 1128/1179 (屏蔽 填充型电缆)
• CW 1128/1252 (自承式填充型电缆)
• CW 1128/1198 (钢丝铠装填充型电缆)
• CW 1128/1179/1198 (钢丝铠装屏蔽&填充型电缆)

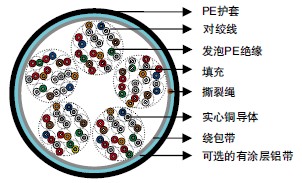

结构
• 导体：0.4/0.5/0.6/0.63/0.9 mm实心退火裸铜，遵照BS 6360/IEC 60228class 1标准。
• 绝缘：BS 6234/BS EN 50290-2-23/IEC 60708发泡聚乙烯绝缘。
• 绞对：绝缘线以不同绞距扭绞成对以减少串扰。
• 成缆单元：对绞线。
• 成缆方式：电缆由10对的单元组成。所有额外的线对构成一个独立的单元。遵照CW 1128标准结构详见电缆组成表。
• 缆心绕包：一层或多层防潮聚酯带以搭接方式绕包或纵包于缆芯外。这些聚酯带在屏蔽层与独立导体之间提供热，机械及绝缘保护。
• 防潮层(可选)：压接护套，由单面或双面有涂层的铝带(0.15mm)构成，纵向搭接缠绕于缆心外以提供100%电气屏蔽覆盖并防止水汽
侵入。
• 内护套(铠装电缆)：黑色聚乙烯。
• 铠装(铠装电缆)：镀锌钢丝铠装缠绕于内护套外。
• 填充：电缆的缆芯间隙用石油膏进行填充以防止纵向渗水。电缆内屏蔽层与防潮聚酯带之间，屏蔽层和护套之间的空隙均涂有防水填充
物。
• 护套：BS 6234/IEC 60708/ASTM D 1248黑色低密度聚乙烯，可抵御日照，温度变化，地面化学物质和其他环境条件的侵蚀。
• 撕裂绳(可选)：可提供撕裂绳用于纵向撕裂护套以方便其剥除。
• 排流线(可选)：可提供纵向放置的镀锡铜排流线以保证屏蔽层的电气连续性。
电气性能
标称导体直径 |
mm |
0.4 |
0.5 |
0.6 |
0.63 |
0.9 |
|---|---|---|---|---|---|---|
导体线规 |
AWG |
26 |
24 |
- |
22 |
19 |
导体尺寸 |
mm2 |
0.126 |
0.196 |
0.283 |
0.312 |
0.636 |
最大平均导体电阻@20℃ |
?/km |
143 |
91 |
63 |
58 |
28 |
最小绝缘电阻@500V DC |
M?.km |
1500 |
1500 |
1500 |
1500 |
1500 |
最大平均互电容@800Hz* |
nF/km |
56 |
56 |
42 |
56 |
59 |
最大个体互电容@800Hz (99%) |
nF/km |
64 |
64 |
46 |
64 |
65 |
最大个体电容不平衡@800Hz 线对之间 (99%) |
pF/500m |
275 |
275 |
275 |
275 |
275 |
最大导体环路电阻@20℃ |
?/km |
300 |
192 |
130 |
114 |
60 |
阻抗@1KHz |
? |
994 |
796 |
665 |
660 |
445 |
阻抗@100KHz |
? |
147 |
134 |
127 |
125 |
122 |
阻抗@512KHz |
? |
120 |
118 |
117.5 |
117 |
116 |
阻抗@1MHz |
? |
117 |
115 |
114.5 |
114 |
113 |
最大平均衰减@0.8KHz |
dB/km |
1.64 |
1.30 |
1.1 |
1.04 |
0.74 |
最大平均衰减@1KHz |
dB/km |
1.68 |
1.35 |
1.14 |
1.08 |
0.76 |
最大平均衰减@3KHz |
dB/km |
3.18 |
2.52 |
2.3 |
2.01 |
1.42 |
最大平均衰减@150KHz |
dB/km |
11.4 |
8.3 |
7.2 |
6.2 |
4.4 |
最大平均衰减@772KHz |
dB/km |
24.3 |
19.4 |
17.4 |
15.4 |
10.8 |
最大平均衰减@1000KHz |
dB/km |
27.1 |
21.4 |
18.5 |
17.5 |
12.8 |
介电强度 导体之间(3secs) |
V DC |
500 |
500 |
500 |
500 |
500 |
标称绝缘厚度 |
mm |
0.175 |
0.20 |
0.375 |
0.26 |
0.30 |
标称绝缘线直径 |
mm |
0.75 |
0.90 |
1.35 |
1.15 |
1.50 |
备注：20对以下屏蔽电缆不适用最大平均互电容值，且99%最大值应增加3nF.
机械和热性能
操作温度范围(静态)：-30℃ – +70℃
安装温度范围(动态)：-20℃ – +50℃
最小弯曲半径：10 x 外径(非铠装电缆)；15 x 外径(铠装电缆)
色码
CW 1128标准色码，详见色码表。
成缆单元编号 |
a线 |
b线 |
|---|---|---|
1 |
白 |
蓝 |
2 |
白 |
橙 |
白 |
绿 |
|
白 |
棕 |
|
白 |
灰 |
|
红 |
蓝 |
|
7 |
红 |
橙 |
8 |
红 |
绿 |
9 |
红 |
棕 |
10 |
红 |
灰 |
单元编号 |
绑带颜色 |
|---|---|
1 |
蓝 |
2 |
橙 |
3 |
绿 |
4 |
棕 |
5 |
灰 |
6 |
白 |
7 |
红 |
8 |
黑 |
9 |
黄 |
10 |
紫 |
Cable Size |
No. and Pair Size of Units in Centre and 1st Layer |
|
|---|---|---|
中心 |
1st 层 |
|
2 pairs |
1 X 2 |
|
5 pairs |
1 X 5 |
|
10 pairs |
1 X 10 |
|
20 pairs |
4 X 5 |
|
|
2 X 10 |
|
50 pairs |
5 X 10 |
|
|
1 X 10 |
4 X 10 |
100 pairs |
2 X 10 |
8 X 10 |
|
3 X 10 |
7 X 10 |
|
4 X 5 |
8 X 10 |
注：2对电缆以四线组方式生产，以橙，绿，白，黑的颜色顺序标记。
尺寸和重量
CW 1128 & CW 1128/1179发泡PE绝缘，LAP护套填充型电缆
| 电缆代码 | 线对数量 | 最小护套厚度 mm |
最大外径 mm (非屏蔽) | 标称重量 kg/km (非屏蔽) | 最大外径 mm (屏蔽) | 标称重量 kg/km (屏蔽) |
|---|---|---|---|---|---|---|
| 0.4mm 导体, 0.75mm 绝缘线 | ||||||
| TP1128-02YF(L)2Y-5P04 | 5 | 1.1 | 7.5 | 50 | 9.0 | 60 |
| TP1128-02YF(L)2Y-10P04 | 10 | 1.1 | 8.5 | 75 | 10.0 | 85 |
| TP1128-02YF(L)2Y-20P04 | 20 | 1.1 | 10.0 | 120 | 11.5 | 130 |
| TP1128-02YF(L)2Y-50P04 | 50 | 1.2 | 14.0 | 245 | 15.5 | 260 |
| TP1128-02YF(L)2Y-100P04 | 100 | 1.3 | 18.5 | 440 | 20.0 | 470 |
| 0.5mm 导体, 0.9mm 绝缘线 | ||||||
| TP1128-02YF(L)2Y-2P05 | 2 | 1.1 | 7.5 | 52 | 9.0 | 62 |
| TP1128-02YF(L)2Y-5P05 | 5 | 1.1 | 8.0 | 73 | 9.5 | 83 |
| TP1128-02YF(L)2Y-10P05 | 10 | 1.1 | 9.5 | 120 | 11.0 | 130 |
| TP1128-02YF(L)2Y-20P05 | 20 | 1.2 | 12.0 | 210 | 13.5 | 220 |
| TP1128-02YF(L)2Y-50P05 | 50 | 1.3 | 16.5 | 460 | 18.0 | 480 |
| TP1128-02YF(L)2Y-100P05 | 100 | 1.4 | 22.0 | 880 | 23.5 | 910 |
| 0.6mm 导体, 1.35mm 绝缘线 | ||||||
| TP1128-02YF(L)2Y-2P06 | 2 | 1.1 | 8.5 | 72 | 10.0 | 82 |
| TP1128-02YF(L)2Y-5P06 | 5 | 1.2 | 11.0 | 87 | 12.5 | 97 |
| TP1128-02YF(L)2Y-10P06 | 10 | 1.2 | 13.0 | 145 | 14.5 | 155 |
| TP1128-02YF(L)2Y-20P06 | 20 | 1.3 | 16.0 | 240 | 17.5 | 250 |
| TP1128-02YF(L)2Y-50P06 | 50 | 1.4 | 24.0 | 520 | 25.5 | 540 |
| TP1128-02YF(L)2Y-100P06 | 100 | 1.6 | 32.0 | 960 | 33.5 | 990 |
| 0.63mm 导体, 1.15mm 绝缘线 | ||||||
| TP1128-02YF(L)2Y-2P063 | 2 | 1.1 | 8.0 | 75 | 9.5 | 85 |
| TP1128-02YF(L)2Y-5P063 | 5 | 1.1 | 9.5 | 90 | 11.0 | 100 |
| TP1128-02YF(L)2Y-10P063 | 10 | 1.2 | 11.5 | 150 | 13.0 | 160 |
| TP1128-02YF(L)2Y-20P063 | 20 | 1.2 | 14.0 | 250 | 15.5 | 260 |
| TP1128-02YF(L)2Y-50P063 | 50 | 1.4 | 20.5 | 530 | 22.0 | 550 |
| TP1128-02YF(L)2Y-100P063 | 100 | 1.5 | 27.5 | 900 | 29.0 | 1000 |
| 0.9mm 导体, 1.5mm 绝缘线 | ||||||
| TP1128-02YF(L)2Y-2P09 | 2 | 1.1 | 9.0 | 120 | 10.5 | 130 |
| TP1128-02YF(L)2Y-5P09 | 5 | 1.2 | 11.5 | 140 | 13.0 | 150 |
| TP1128-02YF(L)2Y-10P09 | 10 | 1.2 | 14.0 | 240 | 15.5 | 250 |
| TP1128-02YF(L)2Y-20P09 | 20 | 1.3 | 18.0 | 440 | 19.5 | 450 |
| TP1128-02YF(L)2Y-50P09 | 50 | 1.5 | 26.5 | 980 | 28.0 | 1000 |
| TP1128-02YF(L)2Y-100P09 | 100 | 1.7 | 36.0 | 1970 | 37.5 | 2000 |
*以上代码删掉 (L)表示非屏蔽电缆。
CW 1128/1198发泡聚乙烯绝缘，PE内护套，钢带铠装，PE外护套填充型电缆
| 电缆代码 | 线对数量 | 最小内护套厚度 mm |
钢丝直径 mm |
最小护套厚度 mm |
最大外径 mm |
标称重量 kg/km |
|---|---|---|---|---|---|---|
| 0.4mm 导体, 0.75mm 绝缘线 | ||||||
| TP1128-02YF2Y(SWA)2Y-5P04 | 5 | 1.1 | 0.9 | 0.9 | 12.7 | 239 |
| TP1128-02YF2Y(SWA)2Y-10P04 | 10 | 1.1 | 0.9 | 0.9 | 13.7 | 275 |
| TP1128-02YF2Y(SWA)2Y-20P04 | 20 | 1.1 | 0.9 | 0.9 | 15.2 | 418 |
| TP1128-02YF2Y(SWA)2Y-50P04 | 50 | 1.2 | 1.25 | 0.9 | 19.9 | 600 |
| TP1128-02YF2Y(SWA)2Y-100P04 | 100 | 1.3 | 2.0 | 1.0 | 25.3 | 1310 |
| 0.5mm 导体, 0.9mm 绝缘线 | ||||||
| TP1128-02YF2Y(SWA)2Y-2P05 | 2 | 1.1 | 0.9 | 0.9 | 12.7 | 238 |
| TP1128-02YF2Y(SWA)2Y-5P05 | 5 | 1.1 | 0.9 | 0.9 | 13.2 | 269 |
| TP1128-02YF2Y(SWA)2Y-10P05 | 10 | 1.1 | 0.9 | 0.9 | 14.7 | 345 |
| TP1128-02YF2Y(SWA)2Y-20P05 | 20 | 1.2 | 0.9 | 0.9 | 17.2 | 488 |
| TP1128-02YF2Y(SWA)2Y-50P05 | 50 | 1.3 | 2.0 | 1.0 | 23.3 | 1100 |
| TP1128-02YF2Y(SWA)2Y-100P05 | 100 | 1.4 | 2.0 | 1.1 | 29.0 | 1710 |
| 0.6mm 导体, 1.35mm 绝缘线 | ||||||
| TP1128-02YF2Y(SWA)2Y-2P06 | 2 | 1.1 | 0.9 | 0.9 | 13.7 | 308 |
| TP1128-02YF2Y(SWA)2Y-5P06 | 5 | 1.2 | 0.9 | 0.9 | 16.2 | 349 |
| TP1128-02YF2Y(SWA)2Y-10P6 | 10 | 1.2 | 1.25 | 0.9 | 18.9 | 405 |
| TP1128-02YF2Y(SWA)2Y-20P06 | 20 | 1.3 | 2.0 | 1.0 | 22.8 | 578 |
| TP1128-02YF2Y(SWA)2Y-50P06 | 50 | 1.4 | 2.0 | 1.1 | 31.0 | 1170 |
| TP1128-02YF2Y(SWA)2Y-100P06 | 100 | 1.6 | 2.0 | 1.3 | 40.2 | 2310 |
| 0.63mm 导体, 1.15mm 绝缘线 | ||||||
| TP1128-02YF2Y(SWA)2Y-2P063 | 2 | 1.1 | 0.9 | 0.9 | 13.2 | 318 |
| TP1128-02YF2Y(SWA)2Y-5P063 | 5 | 1.1 | 0.9 | 0.9 | 14.7 | 359 |
| TP1128-02YF2Y(SWA)2Y-10P063 | 10 | 1.2 | 0.9 | 0.9 | 16.7 | 415 |
| TP1128-02YF2Y(SWA)2Y-20P063 | 20 | 1.2 | 1.25 | 0.9 | 19.9 | 588 |
| TP1128-02YF2Y(SWA)2Y-50P063 | 50 | 1.4 | 2.0 | 1.1 | 27.5 | 1270 |
| TP1128-02YF2Y(SWA)2Y-100P063 | 100 | 1.5 | 2.0 | 1.2 | 35.5 | 2410 |
| 0.9mm 导体, 1.5mm 绝缘线 | ||||||
| TP1128-02YF2Y(SWA)2Y-2P09 | 2 | 1.1 | 0.9 | 0.9 | 14.2 | 308 |
| TP1128-02YF2Y(SWA)2Y-5P09 | 5 | 1.2 | 0.9 | 0.9 | 16.7 | 470 |
| TP1128-02YF2Y(SWA)2Y-10P09 | 10 | 1.2 | 1.25 | 0.9 | 19.9 | 721 |
| TP1128-02YF2Y(SWA)2Y-20P09 | 20 | 1.3 | 2.0 | 1.0 | 24.8 | 1200 |
| TP1128-02YF2Y(SWA)2Y-30P09 | 30 | 1.4 | 2.0 | 1.1 | 27.8 | 1520 |
| TP1128-02YF2Y(SWA)2Y-50P09 | 50 | 1.5 | 2.0 | 1.2 | 34.5 | 2350 |
| TP1128-02YF2Y(SWA)2Y-100P09 | 100 | 1.7 | 2.0 | 1.4 | 44.4 | 3660 |
CW 1128/1179/1198发泡PE绝缘，PE内护套，钢带铠装，LAP护套填充型电缆
| 电缆代码 | 线对数 量 | 最小内护套厚度 mm |
钢丝直径 mm |
最小护套厚度 mm |
最大外径 mm |
标称重量 kg/km |
|---|---|---|---|---|---|---|
| 0.4mm 导体, 0.75mm 绝缘线 | ||||||
| TP1128-02YF(L)2Y(SWA)2Y-5P04 | 5 | 1.1 | 0.9 | 0.9 | 14.2 | 232 |
| TP1128-02YF(L)2Y(SWA)2Y-10P04 | 10 | 1.1 | 0.9 | 0.9 | 15.2 | 281 |
| TP1128-02YF(L)2Y(SWA)2Y-20P04 | 20 | 1.1 | 0.9 | 0.9 | 16.7 | 428 |
| TP1128-02YF(L)2Y(SWA)2Y-50P04 | 50 | 1.2 | 2.0 | 1.0 | 22.3 | 575 |
| TP1128-02YF(L)2Y(SWA)2Y-100P04 | 100 | 1.3 | 2.0 | 1.0 | 26.8 | 1340 |
| 0.5mm 导体, 0.9mm 绝缘线 | ||||||
| TP1128-02YF(L)2Y(SWA)2Y-2P05 | 2 | 1.1 | 0.9 | 0.9 | 14.2 | 248 |
| TP1128-02YF(L)2Y(SWA)2Y-5P05 | 5 | 1.1 | 0.9 | 0.9 | 14.7 | 282 |
| TP1128-02YF(L)2Y(SWA)2Y-10P05 | 10 | 1.1 | 0.9 | 0.9 | 16.2 | 356 |
| TP1128-02YF(L)2Y(SWA)2Y-20P05 | 20 | 1.2 | 1.25 | 0.9 | 19.4 | 498 |
| TP1128-02YF(L)2Y(SWA)2Y-50P05 | 50 | 1.3 | 2.0 | 1.0 | 24.8 | 1115 |
| TP1128-02YF(L)2Y(SWA)2Y-100P05 | 100 | 1.4 | 2.1 | 1.1 | 30.5 | 1740 |
| 0.6mm 导体, 1.35mm 绝缘线 | ||||||
| TP1128-02YF(L)2Y(SWA)2Y-2P06 | 2 | 1.1 | 0.9 | 0.9 | 15.2 | 288 |
| TP1128-02YF(L)2Y(SWA)2Y-5P06 | 5 | 1.2 | 1.25 | 0.9 | 18.4 | 342 |
| TP1128-02YF(L)2Y(SWA)2Y-10P06 | 10 | 1.2 | 1.25 | 0.9 | 20.4 | 416 |
| TP1128-02YF(L)2Y(SWA)2Y-20P06 | 20 | 1.3 | 2.0 | 1.0 | 24.3 | 498 |
| TP1128-02YF(L)2Y(SWA)2Y-50P06 | 50 | 1.4 | 2.0 | 1.2 | 33.5 | 1265 |
| TP1128-02YF(L)2Y(SWA)2Y-100P06 | 100 | 1.6 | 2.0 | 1.3 | 41.7 | 2400 |
| 0.63mm 导体, 1.15mm 绝缘线 | ||||||
| TP1128-02YF(L)2Y(SWA)2Y-2P063 | 2 | 1.1 | 0.9 | 0.9 | 14.7 | 298 |
| TP1128-02YF(L)2Y(SWA)2Y-5P063 | 5 | 1.1 | 0.9 | 0.9 | 16.2 | 352 |
| TP1128-02YF(L)2Y(SWA)2Y-10P063 | 10 | 1.2 | 1.25 | 0.9 | 18.9 | 426 |
| TP1128-02YF(L)2Y(SWA)2Y-20P063 | 20 | 1.2 | 2.0 | 1.0 | 22.3 | 598 |
| TP1128-02YF(L)2Y(SWA)2Y-50P063 | 50 | 1.4 | 2.0 | 1.1 | 29.0 | 1285 |
| TP1128-02YF(L)2Y(SWA)2Y-100P063 | 100 | 1.5 | 2.0 | 1.2 | 37.0 | 2450 |
| 0.9mm 导体, 1.5mm 绝缘线 | ||||||
| TP1128-02YF(L)2Y(SWA)2Y-2P09 | 2 | 1.1 | 0.9 | 0.9 | 15.7 | 318 |
| TP1128-02YF(L)2Y(SWA)2Y-5P09 | 5 | 1.2 | 1.25 | 0.9 | 18.9 | 484 |
| TP1128-02YF(L)2Y(SWA)2Y-10P09 | 10 | 1.2 | 2.0 | 1.0 | 22.3 | 730 |
| TP1128-02YF(L)2Y(SWA)2Y-20P09 | 20 | 1.3 | 2.0 | 1.0 | 26.3 | 1209 |
| TP1128-02YF(L)2Y(SWA)2Y-30P09 | 30 | 1.4 | 2.0 | 1.1 | 29.3 | 1529 |
| TP1128-02YF(L)2Y(SWA)2Y-50P09 | 50 | 1.5 | 2.0 | 1.2 | 36.0 | 2363 |
| TP1128-02YF(L)2Y(SWA)2Y-100P09 | 100 | 1.7 | 2.0 | 1.4 | 45.9 | 3671 |
