室外电话电缆
CW 1224薄壁发泡PE绝缘&PE护套电话电缆
应用
该电缆适用于市内主干网，可用作用户分配电缆和中心局之间的连接。该电缆适合在接入或主干网络中穿管敷设。
标准

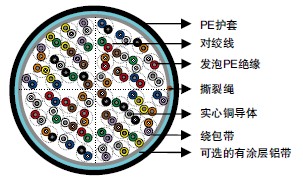

• CW 1224结构
• 导体：0.32/0.4/0.5/0.63/0.9mm实心退火裸铜，遵照BS 6360/IEC 60228class 1标准。
• 绝缘：BS EN 50290-2-23/IEC 60708/BS 6234发泡聚乙烯。
• 绞对：绝缘线以不同绞距扭绞成对以减少串扰。
• 成缆单元：对绞线。
• 成缆方式：100对以下电缆由25对单元或12/13对单元构成；100对以上电缆由25、50或100对的单元构成。所有额外的线对构成一
个独立的单元。
• 缆心绕包：一层或多层防潮聚酯带以搭接方式绕包或纵包于缆芯外。这些聚酯带在屏蔽层与独立导体之间提供热，机械及绝缘保护.
• 防潮层(可选)：一层单面或双面涂有PE共聚物的铝带(0.15mm)纵向搭接缠绕于缆心外以提供100%电气屏蔽覆盖并防止水汽侵入。
• 护套：BS 6234/IEC 60708黑色低密度聚乙烯，可抵御日照，温度变化，地面化学物质和其他环境条件的侵蚀。
• 撕裂绳：可提供撕裂绳用于纵向撕裂护套以方便其剥除。
• 备用对(可选)：200对以上大对数电缆可包含备用线对。
• 排流线(可选)：可提供纵向放置的镀锡铜排流线以保证屏蔽层的电气连续性。
电气性能
标称导体直径 |
mm |
0.32 |
0.4 |
0.5 |
0.63 |
0.9 |
|---|---|---|---|---|---|---|
导体线规 |
AWG |
28 |
26 |
24 |
22 |
19 |
导体尺寸 |
mm2 |
0.08 |
0.126 |
0.196 |
0.312 |
0.636 |
最大平均导体电阻@20℃ |
Ω/km |
223 |
143 |
91 |
58 |
28 |
最小绝缘电阻@500V DC |
MΩ.km |
6500 |
6500 |
6500 |
6500 |
6500 |
最大平均互电容@800Hz* |
nF/km |
53 |
53 |
53 |
56 |
59 |
最大个体互电容@800Hz (99%) |
nF/km |
60 |
60 |
60 |
60 |
64 |
最大个体电容不平衡@800Hz 线对之间 (99%) |
pF/500m |
275 |
275 |
275 |
275 |
275 |
最大导体环路电阻@20℃ |
Ω/km |
470 |
300 |
192 |
114 |
60 |
阻抗@1KHz |
Ω |
1000 |
994 |
796 |
660 |
445 |
阻抗@100KHz |
Ω |
156 |
147 |
134 |
125 |
122 |
阻抗@512KHz |
Ω |
122 |
120 |
118 |
117 |
116 |
阻抗@1MHz |
Ω |
120 |
117 |
115 |
114 |
113 |
最大平均衰减@0.8KHz |
dB/km |
1.76 |
1.64 |
1.30 |
1.04 |
0.74 |
最大平均衰减@1KHz |
dB/km |
1.8 |
1.68 |
1.35 |
1.08 |
0.76 |
最大平均衰减@3KHz |
dB/km |
3.4 |
3.18 |
2.52 |
2.01 |
1.42 |
最大平均衰减@150KHz |
dB/km |
16.8 |
11.4 |
8.3 |
6.2 |
4.4 |
最大平均衰减@772KHz |
dB/km |
29.5 |
24.3 |
19.4 |
15.4 |
10.8 |
最大平均衰减@1000KHz |
dB/km |
33.5 |
27.1 |
21.4 |
17.5 |
12.8 |
介电强度 导体之间(3secs) |
V DC |
500 |
500 |
500 |
500 |
500 |
标称绝缘厚度 |
mm |
0.095 |
0.13 |
0.15 |
0.175 |
0.225 |
标称绝缘线直径 |
mm |
0.51 |
0.66 |
0.8 |
0.98 |
1.35 |
* 400对以下线缆的互电容值可增加3%。
机械和热性能
操作温度范围(静态)：-30℃ – +70℃
安装温度范围(动态)：-20℃ – +50℃
最小弯曲半径：10 x 外径(非铠装电缆)；15 x 外径(铠装电缆)
色码
CW 1224标准色码，详见色码表。
尺寸和重量
CW 1224发泡PE绝缘&LAP护套电话电缆
电缆代码 |
线对数量 |
最小护套厚度 |
最大外径 |
标称重量 |
|---|---|---|---|---|
0.32mm 导体, 0.51mm 绝缘线 |
||||
TP1224-02Y(L)2Y-100P032 |
100 |
1.6 |
16.0 |
266 |
TP1224-02Y(L)2Y-200P032 |
200 |
1.7 |
20.0 |
490 |
TP1224-02Y(L)2Y-300P032 |
300 |
1.7 |
23.5 |
706 |
TP1224-02Y(L)2Y-400P032 |
400 |
1.8 |
26.0 |
910 |
TP1224-02Y(L)2Y-500P032 |
500 |
1.8 |
28.5 |
1085 |
TP1224-02Y(L)2Y-600P032 |
600 |
1.9 |
31.0 |
1330 |
TP1224-02Y(L)2Y-800P032 |
800 |
1.9 |
34.5 |
1740 |
TP1224-02Y(L)2Y-1000P032 |
1000 |
2.0 |
38.0 |
2150 |
TP1224-02Y(L)2Y-1200P032 |
1200 |
2.1 |
41.0 |
2560 |
TP1224-02Y(L)2Y-1600P032 |
1600 |
2.2 |
46.5 |
3370 |
TP1224-02Y(L)2Y-2000P032 |
2000 |
2.3 |
51.5 |
4180 |
TP1224-02Y(L)2Y-2400P032 |
2400 |
2.4 |
55.5 |
4990 |
TP1224-02Y(L)2Y-3200P032 |
3200 |
2.5 |
63.0 |
6610 |
TP1224-02Y(L)2Y-4000P032 |
4000 |
2.7 |
71.0 |
8230 |
TP1224-02Y(L)2Y-4800P032 |
4800 |
2.7 |
76.0 |
9850 |
0.4mm 导体, 0.66mm 绝缘线 |
||||
TP1224-02Y(L)2Y-50P04 |
50 |
1.6 |
15.5 |
220 |
TP1224-02Y(L)2Y-100P04 |
100 |
1.6 |
19.0 |
380 |
TP1224-02Y(L)2Y-200P04 |
200 |
1.7 |
24.5 |
700 |
TP1224-02Y(L)2Y-300P04 |
300 |
1.8 |
28.5 |
1009 |
TP1224-02Y(L)2Y-400P04 |
400 |
1.9 |
32.0 |
1300 |
TP1224-02Y(L)2Y-500P04 |
500 |
1.9 |
35.0 |
1550 |
TP1224-02Y(L)2Y-600P04 |
600 |
2.0 |
38.0 |
1900 |
TP1224-02Y(L)2Y-800P04 |
800 |
2.1 |
43.0 |
2490 |
TP1224-02Y(L)2Y-1000P04 |
1000 |
2.2 |
47.5 |
3075 |
TP1224-02Y(L)2Y-1200P04 |
1200 |
2.3 |
51.5 |
3660 |
TP1224-02Y(L)2Y-1400P04 |
1400 |
2.4 |
55.5 |
4235 |
TP1224-02Y(L)2Y-1600P04 |
1600 |
2.4 |
58.5 |
4818 |
TP1224-02Y(L)2Y-2000P04 |
2000 |
2.5 |
64.5 |
5980 |
TP1224-02Y(L)2Y-2400P04 |
2400 |
2.6 |
70.0 |
7645 |
TP1224-02Y(L)2Y-3000P04 |
3000 |
2.8 |
74.0 |
9466 |
TP1224-02Y(L)2Y-3200P04 |
3200 |
3.0 |
80.0 |
10076 |
0.5mm 导体, 0.8mm 绝缘线 |
||||
TP1224-02Y(L)2Y-50P05 |
50 |
1.6 |
17.0 |
320 |
TP1224-02Y(L)2Y-100P05 |
100 |
1.7 |
22.0 |
540 |
TP1224-02Y(L)2Y-200P05 |
200 |
1.8 |
28.5 |
1000 |
TP1224-02Y(L)2Y-300P05 |
300 |
1.9 |
33.5 |
1500 |
TP1224-02Y(L)2Y-400P05 |
400 |
2.0 |
37.5 |
1944 |
TP1224-02Y(L)2Y-500P05 |
500 |
2.1 |
41.5 |
2577 |
TP1224-02Y(L)2Y-600P05 |
600 |
2.1 |
44.5 |
2800 |
TP1224-02Y(L)2Y-800P05 |
800 |
2.3 |
51.5 |
3743 |
TP1224-02Y(L)2Y-1000P05 |
1000 |
2.4 |
56.0 |
4450 |
TP1224-02Y(L)2Y-1200P05 |
1200 |
2.5 |
61.5 |
5460 |
TP1224-02Y(L)2Y-1600P05 |
1600 |
2.6 |
69.5 |
7060 |
TP1224-02Y(L)2Y-2000P05 |
2000 |
2.7 |
75.0 |
8660 |
TP1224-02Y(L)2Y-2400P05 |
2400 |
2.7 |
80.0 |
10260 |
0.63mm 导体, 0.98mm 绝缘线 |
||||
TP1224-02Y(L)2Y-100P063 |
100 |
1.7 |
25.0 |
785 |
TP1224-02Y(L)2Y-200P063 |
200 |
1.9 |
33.5 |
1490 |
TP1224-02Y(L)2Y-300P063 |
300 |
2.0 |
39.5 |
2200 |
TP1224-02Y(L)2Y-400P063 |
400 |
2.1 |
44.5 |
2890 |
TP1224-02Y(L)2Y-600P063 |
600 |
2.3 |
53.5 |
4235 |
TP1224-02Y(L)2Y-800P063 |
800 |
2.5 |
61.0 |
5590 |
TP1224-02Y(L)2Y-1000P063 |
1000 |
2.6 |
67.5 |
6800 |
TP1224-02Y(L)2Y-1200P063 |
1200 |
2.7 |
73.5 |
8100 |
TP1224-02Y(L)2Y-1600P063 |
1600 |
2.7 |
80.0 |
10700 |
0.9mm 导体, 1.35mm 绝缘线 |
||||
TP1224-02Y(L)2Y-50P09 |
50 |
1.7 |
24.5 |
805 |
TP1224-02Y(L)2Y-100P09 |
100 |
1.9 |
32.5 |
1515 |
TP1224-02Y(L)2Y-200P09 |
200 |
2.1 |
45.0 |
2935 |
TP1224-02Y(L)2Y-300P09 |
300 |
2.4 |
56.0 |
4318 |
TP1224-02Y(L)2Y-400P09 |
400 |
2.5 |
62.0 |
5700 |
*以上代码删去(L)表示非屏蔽电缆。
