XDSL连接线

应用

该电缆适用于XDSL传输系统,可数据传输频率可达40MHz。

标准

• ER.f5.113

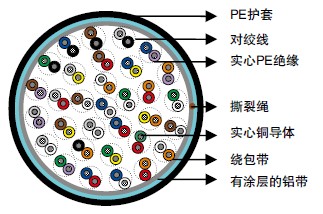

结构

• 导体:0.5mm实心退火裸铜,遵照ASTM B-3/IEC 60228 Class1标准。

• 绝缘:ASTM D 1248/IEC 60708实心聚乙烯。

• 绞对:对绞线

• 成缆方式:由12,13&25对的单元构成缆心。单元用彩色绑带进行区分。

• 缆心绕包:一层或多层防潮聚酯带以搭接方式绕包或纵包于缆芯外。

• 屏蔽:铝聚酯带纵向搭接缠绕。

• 护套:BS 6234/IEC 60708标准黑色低密度聚乙烯。

• 撕裂绳:尼龙撕裂绳可帮助剥离护套。

电气性能

导体直径

mm

0.5

最大导体电阻 @20℃

?/km

91

最小绝缘电阻@500V DC

M?.km

20000

最大电阻不平衡

%

2

标称互电容

nF/km

52

最大电容不平衡@1KHz 线对之间

pF/500m

45

最大电容不平衡@1KHz 线对与地之间

pF/500m

400

阻抗@0.3 – 1MHz

?

100+/- 20

阻抗@1 – 40MHz

?

100+/- 15

最大平均衰减@0.1MHz

dB/km

0.81

最大平均衰减@0.3MHz

dB/km

1.15

最大平均衰减@0.6MHz

dB/km

1.65

最大平均衰减@1MHz

dB/km

2.1

最大平均衰减@4MHz

dB/km

4.3

最大平均衰减@10MHz

dB/km

6.6

最大平均衰减@16MHz

dB/km

8.2

最大平均衰减@20MHz

dB/km

9.2

最大平均衰减@31.25MHz

dB/km

11.8

最大平均衰减@40MHz

dB/km

13.9

最小回波损耗 @1-20MHz

dB/100m

23

最小回波损耗 @20-40MHz

dB/km

23-10log (f/20)

最小等效远端串扰  线对之间 @0.16MHz

dB

69

最小等效远端串扰  线对之间 @1MHz

dB

55

最小等效远端串扰  线对之间 @20MHz

dB

29

最小等效远端串扰  线对之间 @40MHz

dB

23

最小近端串扰  线对之间 @0.16MHz

dB

68

最小近端串扰  线对之间 @1MHz

dB

59

最小近端串扰  线对之间 @20MHz

dB

39

最小近端串扰  线对之间 @40MHz

dB

35

介电强度

dB



导体之间 3secs

V DC

3000

导体与屏蔽之间 3secs

V DC

5000

机械和热性能

操作温度范围(静态):-30℃ – +70℃

安装温度范围(动态):-20℃ – +50℃

最小弯曲半径:10 x 外径

色码

遵照ANSI/ICEA S-80-576标准色码,详见色码表。

尺寸和重量

电缆代码

线对数量/四线 组

标称绝缘厚度
mm

标称护套厚度
mm

标称外径
mm

标称重量
kg/km

TP113-2Y(St)Y-26P05-XDSL

26

0.2

0.9

18.5

265

TP113-2Y(St)Y-51P05-XDSL

51

0.2

1.0

24.2

460

TP113-2Y(St)Y-101P05-XDSL

101

0.2

1.1

31.5

790

TP113-2Y(St)Y-202P05-XDSL

202

0.2

1.2

41.5

1415
