câbles BS5308 Part 1 Type1 MG-XLPE-OS-LSOH
Application
Les câbles BS5308 Part 1 Type 1 MG-XLPE-OS-LSOH sont généralement utilisés dans les industries chimiques et
de traitement où il existe un risque d'incendie。Ces câbles non blindés sont également adaptés pour une
utilisation en intérieur et dans des environnements humides

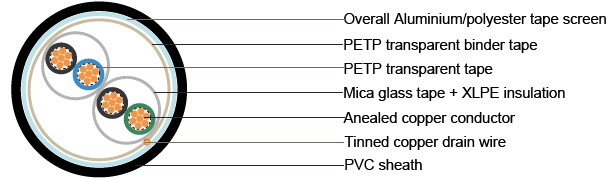

Construction
Conducteur : Cuivre anneauté, Classe 2
Isolation : Ruban de mica en verre, XLPE (polyéthylène réticulé) ou PE (optionnel)
Assemblage : Deux conducteurs isolés tordus uniformément ensemble avec une torsion n'excédant pas 100 mm
Code couleur : Voir les informations techniques
Ruban d'assemblage : Ruban transparent en PETP
Écran collectif : Ruban en aluminium/polyester appliqué sur les paires tordues, côté métallique en contact avec
le filde drainage en cuivre tinné de 0,5 mm²
Gaine extérieure
Gaine extérieure : Gaine LSOH (faible fumée, zéro halogène)
Résistance au feu : conforme à IEC60332-3-22
Résistance au feu : conforme à IEC60331
Sans halogène : conforme à IEC60754-1
Faible émission de fumée : conforme à IEC61034-1-2
Couleur de la gaine : Noir ou bleu
Caractéristiques Mécaniques et Électriques
Température de fonctionnement：-20°C à +90°C (installation fixe)
/ 0°C à +50°C (en fonctionnement)
Rayon de courbure minimal：5 fois le diamètre total
| Taille de la section du conducteur (mm²) | mm2 | 0.5 | 0.75 | 1.0 | 1.5 | |
|---|---|---|---|---|---|---|
| Composition du conducteur (n° x mm) | No. x mm | 7 x 0.3 | 7 x 0.37 | 7 x 0.43 | 7 x 0.53 | |
| Résistance maximale (Ω/km) | ohm/km | 39 | 24.5 | 18.1 | 12.1 | |
| Résistance d'isolation minimale (GΩ/km) | Gohm/km | 5 | 5 | 5 | 5 | |
| Capacité déséquilibre à 1 kHz (pF/250m) | pF/250m | 250 | ||||
| Capacité mutuelle maximale (pF/m) | pF/m | 75 | 75 | 75 | 75 | |
| Capacité mutuelle maximale à 1 kHz pour câbles IS/OS (y compris 1 paire et 2 paires) | pF/m | 115 | 115 | 115 | 115 | |
| Rapport L/R maximal (μH/Ω) | μH/ohm | 25 | 25 | 25 | 40 | |
| Tension de test | Noyau à noyau | V | 1000 | 1000 | 1000 | 1000 |
| Noyau à écran | V | 1000 | 1000 | 1000 | 1000 | |
| Tension nominale maximale (V) | V | 300/500 | 300/500 | 300/500 | 300/500 | |
| Nombre de paires | Taille des fils (mm) | Section nominale du conducteur (mm²) | Épaisseur de l'isolation (mm) | Épaisseur de la gaine (mm) | Diamètre nominal du câble (mm) | Poids approximatif (kg/km) |
|---|---|---|---|---|---|---|
| 1 | 7/0.43 | 1 | 0.6 | 1.4 | 7.8 | 89 |
| 2 | 7/0.43 | 1 | 0.6 | 1.4 | 9.2 | 121 |
| 5 | 7/0.43 | 1 | 0.6 | 1.4 | 13.9 | 298 |
