Câble BS5308 Partie 1 Type 2 MG-XLPE-IS-OS-SWA-LSOH

Câbles BS5308 Part 1 Type 2 MG-XLPE-IS-OS-SWA-LSOH

Les câbles BS5308 Partie 1 Type 2 MG-XLPE-IS-OS-SWA-LSOH sont généralement utilisés dans les industries

chimiques et de procédés là où il existe un risque d'incendie. L'enveloppe en acier galvanisé apporte une

excellente protection.

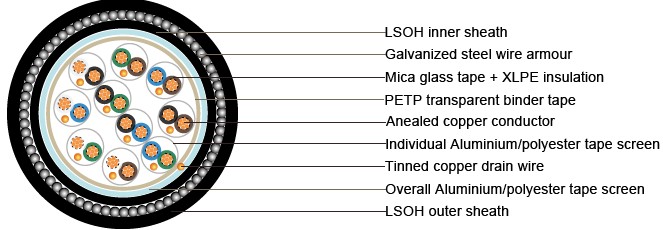

Conducteur : Cuivre recuit, Classe 2

Isolation : Ruban de mica, XLPE (polyéthylène réticulé) ou PE (facultatif)

Appariement : Deux conducteurs isolés tordus uniformément ensemble avec un pas de torsion n'excédant pas

100 mm

Code couleur : Voir les informations techniques

Écran individuel : Un ruban en aluminium/polyester est appliqué sur chaque paire, côté métallique vers le bas

en contact avec un fil de drainage en cuivre étamé, 0,5 mm²

Ruban d'arrimage : Ruban en PETP transparent

Écran collectif : Un ruban en aluminium/polyester est appliqué sur les paires tordues, côté métallique vers le

bas en contact avec un fil de drainage en cuivre étamé, 0,5 mm²

Gaine intérieure : Gaine LSOH (Low Smoke Zero Halogen - Faible fumée, sans halogène)

Armure : Armure en fil d'acier galvanisé

Gaine extérieure : Gaine LSOH (Low Smoke Zero Halogen - Faible fumée, sans halogène)

Réfractaire aux flammes selon la norme IEC 60332-3-22

Résistant au feu selon la norme IEC 60331

Sans halogène selon la norme IEC 60754-1

Faible émission de fumée selon la norme IEC 61034-1-2

Couleur de la gaine : Noir ou bleu

Température de fonctionnement : De -20˚C à +90˚C (pour une installation fixe)

De 0˚C à +50˚C (pendant le fonctionnement)

Rayon de courbure minimum : 6 fois le diamètre total

Surface de la section du conducteur		mm²	0.5	0.75	1.0	1.5
Noyage du conducteur		No. x mm	7 x 0.3	7 x 0.37	7 x 0.43	7 x 0.53
Résistance maximale du conducteur		ohm/km	39	24.5	18.1	12.1
Résistance minimale de l'isolation		Gohm/km	5	5	5	5
Déséquilibre de capacité à 1 kHz (entre paires et écran)		pF/250m		250
Capacité mutuelle maximale à 1 kHz pour les câbles non OS ou OS (à l'exception des câbles à une paire et deux paires)		pF/m	75	75	75	75
Capacité mutuelle maximale à 1 kHz pour les câbles IS/OS (y compris une paire et deux paires)		pF/m	115	115	115	115
Rapport L/R maximal pour les cœurs adjacents (Inductance/Résistance)		μH/ohm	25	25	25	40
Tension de test	Entre cœurs	V	1000	1000	1000	1000
Tension de test	Entre cœur et écran	V	1000	1000	1000	1000
Tension nominale maximale		V	300/500	300/500	300/500	300/500

Nombre de paires	Nombre et diamètre des fils	Section nominale du conducteur	Épaisseur nominale de l'isolation	Épaisseur nominale du lit (ou du matelas)	Diamètre nominal au-dessus du lit	Épaisseur nominale de l'armure	Épaisseur nominale de la gaine	Diamètre nominal du câble	Poids approximatif
	no./mm	mm²	mm	mm	mm	mm	mm	mm	kg/km
5	7/0.37	0.75	0.6	0.8	15.0	0.9	1.4	20.3	870
10	7/0.37	0.75	0.6	0.8	19.8	0.9	1.4	25.9	1480
5	7/0.43	1	0.6	0.8	14.8	0.9	1.4	20.0	890
