Câbles BS 5308
Câbles BS5308 Part 1 Type 2
MG-XLPE-OS-SWA-LSOH
Application
Les câbles BS5308 Partie 1 Type 2 MG-XLPE-OS-SWA-LSOH sont généralement utilisés dans les industries
chimiques et de procédés là où il existe un risque d'incendie. L'armure en fil d'acier galvanisé offre une
excellente protection.

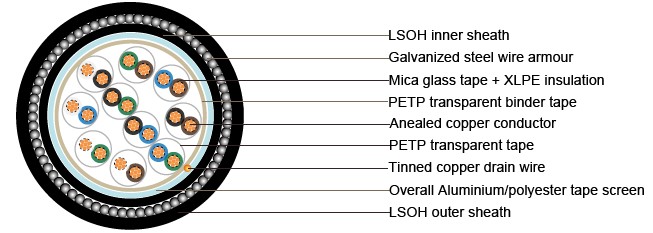

Construction
Conducteur : Cuivre recuit, Classe 2
Isolation : Ruban de mica, XLPE (polyéthylène réticulé) ou PE (facultatif)
Appariement : Deux conducteurs isolés tordus uniformément ensemble avec un pas de torsion n'excédant pas
100 mm
Code couleur : Voir les informations techniques
Ruban d'arrimage : Ruban en PETP transparent
Écran collectif : Un ruban en aluminium/polyester est appliqué sur les paires tordues, côté métallique vers le
bas en contact avec un fil de drainage en cuivre étamé, 0,5 mm²
Gaine intérieure : Gaine LSOH (faible fumée, sans halogène)
Armure : Armure en fil d'acier galvanisé
Gaine extérieure : Gaine LSOH (faible fumée, sans halogène)
Réfractaire aux flammes conformément à la norme IEC 60332-3-22
- Résistant au feu conformément à la norme IEC 60331
- Sans halogène conformément à la norme IEC 60754-1
- Faible émission de fumée conformément à la norme IEC 61034-1-2
Couleur de la gaine : Noir ou bleu
Propriétés mécaniques et électriques
Température de fonctionnement : De -20˚C à +90˚C (pour une installation fixe)
De 0˚C à +50˚C (pendant le fonctionnement)
Rayon de courbure minimum : 6 fois le diamètre total
| Taille de la section du conducteur (mm²) | mm2 | 0.5 | 0.75 | 1.0 | 1.5 | |
|---|---|---|---|---|---|---|
| Composition du conducteur (n° x mm) | No. x mm | 7 x 0.3 | 7 x 0.37 | 7 x 0.43 | 7 x 0.53 | |
| Résistance maximale (Ω/km) | ohm/km | 39 | 24.5 | 18.1 | 12.1 | |
| Résistance d'isolation minimale (GΩ/km) | Gohm/km | 5 | 5 | 5 | 5 | |
| Capacité déséquilibre à 1 kHz (pF/250m) | pF/250m | 250 | ||||
| Capacité mutuelle maximale (pF/m) | pF/m | 75 | 75 | 75 | 75 | |
| Capacité mutuelle maximale à 1 kHz pour câbles IS/OS (y compris 1 paire et 2 paires) | pF/m | 115 | 115 | 115 | 115 | |
| Rapport L/R maximal (μH/Ω) | μH/ohm | 25 | 25 | 25 | 40 | |
| Tension de test | Noyau à noyau | V | 1000 | 1000 | 1000 | 1000 |
| Noyau à écran | V | 1000 | 1000 | 1000 | 1000 | |
| Tension nominale maximale (V) | V | 300/500 | 300/500 | 300/500 | 300/500 | |
| Nombre de paires | Nombre et diamètre des fils | Section nominale du conducteur | Épaisseur nominale de l'isolation |
Épaisseur nominale du lit (ou du matelas) | Diamètre nominal au-dessus du lit |
Épaisseur nominale de l'armure |
Épaisseur nominale de la gaine | Diamètre nominal du câble | Poids approximatif |
|---|---|---|---|---|---|---|---|---|---|
| no./mm | mm2 | mm | mm | mm | mm | mm | mm | kg/km | |
| 1 | 7/0.43 | 1 | 0.6 | 0.8 | 7.0 | 0.9 | 1.4 | 11.6 | 340 |
| 2 | 7/0.43 | 1 | 0.6 | 0.8 | 8.4 | 0.9 | 1.4 | 13.0 | 350 |
| 5 | 7/0.43 | 1 | 0.6 | 0.8 | 12.3 | 0.9 | 1.4 | 16.9 | 740 |
| 10 | 7/0.43 | 1 | 0.6 | 0.8 | 16.5 | 0.9 | 1.4 | 21.1 | 1150 |
| 20 | 7/0.43 | 1 | 0.6 | 0.8 | 21.4 | 0.9 | 1.4 | 26.0 | 1840 |
| 1 | 7/0.53 | 1.5 | 0.6 | 0.8 | 7.5 | 0.9 | 1.4 | 11.9 | 320 |
| 2 | 7/0.53 | 1.5 | 0.6 | 0.8 | 9.1 | 0.9 | 1.4 | 13.7 | 410 |
| 5 | 7/0.53 | 1.5 | 0.6 | 0.8 | 14.8 | 0.9 | 1.4 | 21.1 | 910 |
