Câbles BS5308 Part 1 Type 2 PE-IS-OS-Lead-SWA-PVC

BS5308 Câble Partie 1 Type 2 PE-IS-OS-Plomb-SWA-PVC sont généralement utilisés lorsque le risque de

dommages mécaniques est accru. L'armure en fil d'acier galvanisé offre une excellente protection. Ils sont

couramment utilisés dans les usines de fabrication de process industriels pour la transmission de signaux de

communication, de données et de voix, ainsi que pour l'interconnexion des équipements électriques et des

instruments, notamment dans l'industrie pétrolière. Ces câbles sont bien adaptés à l'utilisation souterraine dans

les applications industrielles, dans les zones humides, où des protections chimiques et mécaniques sont

nécessaires. La gaine en plomb apporte une résistance accrue aux hydrocarbures aromatiques

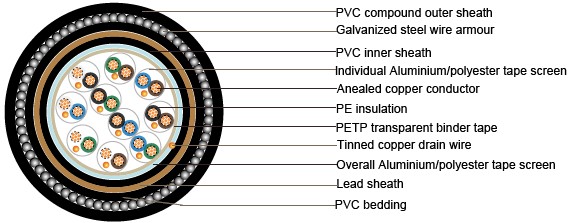

Conducteur : Cuivre recuit, tailles : 0,5 mm² et 0,75 mm² à plusieurs brins (Classe 5), 0,5 mm² et 1,0 mm² solide

(Classe 1), 1,5 mm² ou 2,5 mm² à plusieurs brins (Classe 2) conformément à la norme BS 6360 .

Isolation : PE (polyéthylène), type 03 selon la norme BS 6234 .

Appariement : Deux conducteurs isolés tordus uniformément ensemble avec un pas de torsion n'excédant pas

100 mm .

Code couleur : Voir les informations techniques .

Écran individuel : Un ruban en aluminium/polyester est appliqué sur chaque paire, côté métallique vers le bas

en contact avec un fil de drainage en cuivre étamé, 0,5 mm² .

Ruban d'arrimage : Ruban en PETP transparent

Écran collectif : Un ruban en aluminium/polyester est appliqué sur les paires tordues, côté métallique vers le

bas en contact avec un fil de drainage en cuivre étamé, 0,5 mm² .

Gaine intérieure : PVC (polyvinyl chloride), type TM 1 ou type 6 selon la norme BS 6746 .

Gaine en plomb : Alliage de plomb

Rembourrage : PVC (polyvinyl chloride), type TM 1 selon la norme BS 6746

Armure : Armure en fil d'acier galvanisé .

Gaine extérieure : Gaine en PVC, type TM 1 ou type 6 selon la norme BS 6746 .

Couleur de la gaine : Noir ou bleu .

Température de fonctionnement：-40°C à +70°C (installation fixe)

/ 0°C à +50°C (en fonctionnement)

Rayon de courbure minimal：5 fois le diamètre total

Taille de la section du conducteur (mm²)		mm²	0.5	0.5	0.75	1.0	1.5
Composition du conducteur (n° x mm)		No. x mm	1 x 0.8	16 x 0.2	24 x 0.2	1 x 1.13	7 x 0.53
Résistance maximale (Ω/km)		ohm/km	36.8	39.7	26.5	18.2	12.3
Résistance d'isolation minimale (GΩ/km)		Gohm/km	5	5	5	5	5
Capacité déséquilibre à 1 kHz (pF/250m)		pF/250m			250
Capacité mutuelle maximale (pF/m)		pF/m	75	75	75	75	85
Capacité mutuelle maximale à 1 kHz pour câbles IS/OS (y compris 1 paire et 2 paires)		pF/m	115	115	115	115	120
Rapport L/R maximal (μH/Ω)		μH/ohm	25	25	25	25	40
Tension de test	Noyau à noyau	V	1000	1000	1000	1000	1000
Tension de test	Noyau à écran	V	1000	1000	1000	1000	1000
Tension nominale maximale (V)		V	300/500	300/500	300/500	300/500	300/500

Nombre de paires	Nombre et diamètre des fils	Section nominale du conducteur	Épaisseur nominale de l'isolation	Diamètre nominal au-dessus du lit	Épaisseur nominale de l'armure	Diamètre nominal du cable	Poids approximatif
	no./mm	mm²	mm	mm	mm	mm	kg/km
2	1/0.8	0.5	0.5	10.3	0.9	14.9	380
5	1/0.8	0.5	0.5	13.5	1.25	19	640
10	1/0.8	0.5	0.5	18.3	1.25	24.2	890
15	1/0.8	0.5	0.5	21.2	1.6	27.7	1350
20	1/0.8	0.5	0.5	23.5	1.6	30.3	1470
30	1/0.8	0.5	0.5	27.9	1.6	34.9	1870
50	1/0.8	0.5	0.5	36.1	2	44.5	3000
2	16/0.2	0.5	0.6	12	0.9	16.8	460
5	16/0.2	0.5	0.6	15.2	1.25	20.9	760
10	16/0.2	0.5	0.6	21.1	1.6	27.9	1300
15	16/0.2	0.5	0.6	24.5	1.6	31.3	1440
20	16/0.2	0.5	0.6	27.3	1.6	34.3	1870
30	16/0.2	0.5	0.6	32.3	2	40.5	2400
50	16/0.2	0.5	0.6	41.7	2.5	51.5	3930
2	1/1.13	1	0.6	12.8	0.9	17.6	515
5	1/1.13	1	0.6	16.2	1.25	21.9	950
10	1/1.13	1	0.6	22.6	1.6	29.4	1330
15	1/1.13	1	0.6	26.2	1.6	33.2	1680
20	1/1.13	1	0.6	29.8	2	37.8	2540
30	1/1.13	1	0.6	35.4	2	43.8	2900
50	1/1.13	1	0.6	44.9	2.5	54.9	4800
2	7/0.53	1.5	0.6	14.7	1.25	20.4	730
5	7/0.53	1.5	0.6	18.8	1.6	25.4	1180
10	7/0.53	1.5	0.6	26.5	1.6	33.5	1820
15	7/0.53	1.5	0.6	30.8	1.6	38.8	2350
20	7/0.53	1.5	0.6	34.4	2	42.6	3030
30	7/0.53	1.5	0.6	41	2.5	50.8	4050
50	7/0.53	1.5	0.6	52.2	2.5	62.6	5960
