Câbles BS5308 Part 1 Type1 PE-IS-OS-PVC
Application
BS5308 Câble Partie 1 Type 1 PE-IS-OS-PVC est généralement utilisé pour les installations intérieures et
convient aux zones humides et damp. Il est couramment utilisé dans les usines de fabrication de process
industriels pour la transmission de signaux de communication, de données et de voix, ainsi que pour
l'interconnexion des équipements électriques et des instruments, notamment dans l'industrie pétrolière.

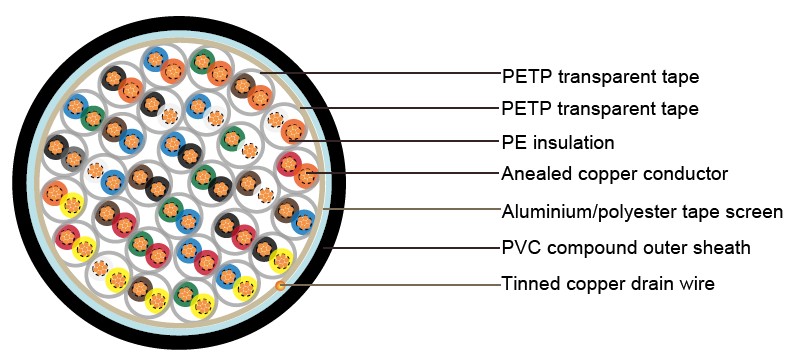

Construction
Conducteur : Cuivre recuit, tailles : 0,5 mm² et 0,75 mm² à plusieurs brins (Classe 5), 0,5 mm² et 1,0 mm² solide
(Classe 1), 1,5 mm² ou 2,5 mm² à plusieurs brins (Classe 2) conformément à la norme BS 6360.
Isolation : PE (polyéthylène), type 03 selon la norme BS 6234.
Appariement : Deux conducteurs isolés tordus uniformément ensemble avec un pas de torsion n'excédant pas
100 mm.
Code couleur : Voir les informations techniques.
Écran individuel : Un ruban en aluminium/polyester est appliqué sur chaque paire, côté métallique vers le bas
en contact avec un fil de drainage en cuivre étamé, 0,5 mm².
Ruban d'arrimage : Ruban en PETP transparent.
Écran collectif : Un ruban en aluminium/polyester est appliqué sur les paires tordues, côté métallique vers le
bas en contact avec un fil de drainage en cuivre étamé, 0,5 mm².
Gaine extérieure : Gaine en PVC, type TM 1 ou type 6 selon la norme BS 6746.
Couleur de la gaine : Noir ou bleu.
Caractéristiques Mécaniques et Électriques
Température de fonctionnement：-40°C à +70°C (installation fixe)
/ 0°C à +50°C (en fonctionnement)
Rayon de courbure minimal：5 fois le diamètre total
| Nombre de paires | Taille des fils (mm) | Section nominale du conducteur (mm²) | Épaisseur de l'isolation (mm) | Épaisseur de la gaine (mm) | Diamètre nominal du câble (mm) | Poids approximatif (kg/km) |
|---|---|---|---|---|---|---|
| 15 | 16/0.2 | 0.5 | 0.6 | 1.5 | 22.6 | 570 |
| 20 | 16/0.2 | 0.5 | 0.6 | 1.5 | 25.7 | 780 |
| 30 | 16/0.2 | 0.5 | 0.6 | 1.7 | 31 | 1020 |
| 50 | 16/0.2 | 0.5 | 0.6 | 2.2 | 39.9 | 1680 |
| 2 | 1/1.13 | 1 | 0.6 | 1.1 | 11.9 | 200 |
| 5 | 1/1.13 | 1 | 0.6 | 1.2 | 15.4 | 290 |
| 10 | 1/1.13 | 1 | 0.6 | 1.3 | 20.5 | 580 |
| 15 | 1/1.13 | 1 | 0.6 | 1.5 | 24.1 | 780 |
| 20 | 1/1.13 | 1 | 0.6 | 1.7 | 27.7 | 1010 |
| 30 | 1/1.13 | 1 | 0.6 | 2 | 33.7 | 1430 |
| 50 | 1/1.13 | 1 | 0.6 | 2.2 | 42.5 | 2360 |
| 2 | 7/0.53 | 1.5 | 0.6 | 1.2 | 13.6 | 250 |
| 5 | 7/0.53 | 1.5 | 0.6 | 1.3 | 17.7 | 460 |
| 10 | 7/0.53 | 1.5 | 0.6 | 1.5 | 23.9 | 760 |
| 15 | 7/0.53 | 1.5 | 0.6 | 1.7 | 28 | 1020 |
| 20 | 7/0.53 | 1.5 | 0.6 | 2 | 31.7 | 1350 |
| 30 | 7/0.53 | 1.5 | 0.6 | 2.2 | 38.6 | 1900 |
| 50 | 7/0.53 | 1.5 | 0.6 | 2.2 | 48.9 | 3060 |
