BS5308 Câble Partie 1 Type 2 PE-OS-SWA-PVC | Câble d'instrumentation BS 5308

Câbles BS5308 Part 1 Type 2 PE-OS-SWA-PVC

BS5308 Câble Partie 1 Type 2 PE-OS-SWA-PVC est généralement utilisé lorsque le risque de dommages

mécaniques est accru. L'armure en fil d'acier galvanisé offre une excellente protection. Ce câble est couramment

utilisé dans les usines de fabrication de process industriels pour la transmission de signaux de communication,

de données et de voix, ainsi que pour l'interconnexion des équipements électriques et des instruments,

notamment dans l'industrie pétrolière. Les versions blindées sont généralement utilisées pour les installations

extérieures, en direct ou dans des gaines, et conviennent aux zones humides et damp.

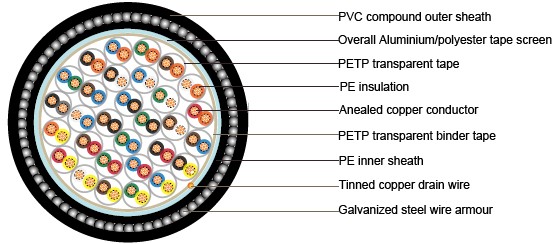

Conducteur : Cuivre recuit, tailles : 0,5 mm² et 0,75 mm² à plusieurs brins (Classe 5), 0,5 mm² et 1,0 mm² solide

(Classe 1), 1,5 mm² ou 2,5 mm² à plusieurs brins (Classe 2) conformément à la norme BS 6360.

Isolation : PE (polyéthylène), type 03 selon la norme BS 6234.

Appariement : Deux conducteurs isolés tordus uniformément ensemble avec un pas de torsion n'excédant pas

100 mm.

Code couleur : Voir les informations techniques.

Ruban d'arrimage : Ruban en PETP transparent.

Écran collectif : Un ruban en aluminium/polyester est appliqué sur les paires tordues, côté métallique vers le

bas en contact avec un fil de drainage en cuivre étamé, 0,5 mm².

Gaine intérieure : PE (polyéthylène), type 2C ou type 03 selon la norme BS 6234.

Armure : Armure en fil d'acier galvanisé.

Gaine extérieure : Gaine en PVC, type TM 1 selon la norme BS 6746.

Couleur de la gaine : Noir ou bleu.

Température de fonctionnement：-40°C à +70°C (installation fixe)

/ 0°C à +50°C (en fonctionnement)

Rayon de courbure minimal：6 fois le diamètre total

Taille de la section du conducteur (mm²)		mm²	0.5	0.5	0.75	1.0	1.5
Composition du conducteur (n° x mm)		No. x mm	1 x 0.8	16 x 0.2	24 x 0.2	1 x 1.13	7 x 0.53
Résistance maximale (Ω/km)		ohm/km	36.8	39.7	26.5	18.2	12.3
Résistance d'isolation minimale (GΩ/km)		Gohm/km	5	5	5	5	5
Capacité déséquilibre à 1 kHz (pF/250m)		pF/250m			250
Capacité mutuelle maximale (pF/m)		pF/m	75	75	75	75	85
Capacité mutuelle maximale à 1 kHz pour câbles IS/OS (y compris 1 paire et 2 paires)		pF/m	115	115	115	115	120
Rapport L/R maximal (μH/Ω)		μH/ohm	25	25	25	25	40
Tension de test	Noyau à noyau	V	1000	1000	1000	1000	1000
Tension de test	Noyau à écran	V	1000	1000	1000	1000	1000
Tension nominale maximale (V)		V	300/500	300/500	300/500	300/500	300/500

Nombre de paires	Nombre et diamètre des fils	Section nominale du conducteur	Épaisseur nominale de l'isolation	Épaisseur nominale du lit (ou du matelas)	Diamètre nominal au-dessus du lit	Épaisseur nominale de l'armure	Épaisseur nominale de la gaine	Diamètre nominal du câble	Poids approximatif
	no./mm	mm²	mm	mm	mm	mm	mm	mm	kg/km
1	1/0.8	0.5	0.5	0.8	5.5	0.9	1.3	9.9	200
2	1/0.8	0.5	0.5	0.8	6.8	0.9	1.3	11.2	260
5	1/0.8	0.5	0.5	1.1	10.9	0.9	1.4	15.5	460
10	1/0.8	0.5	0.5	1.2	14.4	1.25	1.6	20.1	790
15	1/0.8	0.5	0.5	1.2	16.5	1.25	1.6	22.2	1100
20	1/0.8	0.5	0.5	1.3	18.8	1.6	1.7	25.4	1280
30	1/0.8	0.5	0.5	1.3	22.3	1.6	1.8	29.1	1520
50	1/0.8	0.5	0.5	1.5	28.5	1.6	2	35.7	2100
1	16/0.2	0.5	0.6	0.8	6.2	0.9	1.3	10.6	250
2	16/0.2	0.5	0.6	0.8	7.6	0.9	1.3	12	300

Nombre de paires	Nombre et diamètre des fils	Section nominale du conducteur	Épaisseur nominale de l'isolation	Épaisseur nominale du lit (ou du matelas)	Diamètre nominal au-dessus du lit	Épaisseur nominale de l'armure	Épaisseur nominale de la gaine	Diamètre nominal du câble	Poids approximatif
	no./mm	mm²	mm	mm	mm	mm	mm	mm	kg/km
5	16/0.2	0.5	0.6	1.1	12.4	0.9	1.5	17.2	560
10	16/0.2	0.5	0.6	1.2	16.5	1.25	1.6	22.2	970
15	16/0.2	0.5	0.6	1.3	19.2	1.6	1.7	25.8	1240
20	16/0.2	0.5	0.6	1.3	21.7	1.6	1.8	28.5	1640
30	16/0.2	0.5	0.6	1.5	26.4	1.6	1.9	33.4	1770
50	16/0.2	0.5	0.6	1.7	33.4	2	2.1	41.6	2770
1	24/0.2	0.75	0.6	0.8	6.7	0.9	1.4	10.9	280
2	24/0.2	0.75	0.6	0.9	8.4	0.9	1.4	12.8	330
5	24/0.2	0.75	0.6	1.2	13.8	1.25	1.6	19.3	750
10	24/0.2	0.75	0.6	1.3	18.4	1.6	1.8	24.3	1260
15	24/0.2	0.75	0.6	1.3	21.1	1.6	1.9	27	1480
20	24/0.2	0.75	0.6	1.5	24.4	1.6	2	31.4	1890
30	24/0.2	0.75	0.6	1.7	29.5	2	2.1	37	2440
50	24/0.2	0.75	0.6	2	37.6	2.5	2.4	47.3	3210
1	1/1.13	1	0.6	0.8	6.6	0.9	1.3	11	290
2	1/1.13	1	0.6	0.8	8	0.9	1.4	12.6	345
5	1/1.13	1	0.6	1.2	13.5	1.25	1.5	19	790
10	1/1.13	1	0.6	1.2	17.7	1.25	1.7	23.6	1310
15	1/1.13	1	0.6	1.3	20.6	1.6	1.8	27.4	1740
20	1/1.13	1	0.6	1.5	23.8	1.6	1.8	30.6	2040
30	1/1.13	1	0.6	1.5	28.4	1.6	2	35.6	2180
50	1/1.13	1	0.6	2	36.6	2	2.2	45	3500
1	7/0.53	1.5	0.6	0.8	7.5	0.9	1.4	11.9	320
2	7/0.53	1.5	0.6	0.9	9.3	0.9	1.5	14.1	420
5	7/0.53	1.5	0.6	1.2	15.6	1.25	1.6	21.6	940
10	7/0.53	1.5	0.6	1.3	20.9	1.6	1.8	27.4	1500
15	7/0.53	1.5	0.6	1.5	24.6	1.6	1.9	31.2	1970
20	7/0.53	1.5	0.6	1.5	27.8	1.6	2	35.8	2400
30	7/0.53	1.5	0.6	1.7	33.7	2	2.2	42.3	3170
50	7/0.53	1.5	0.6	2	43	2.5	2.5	53.2	5020
