Câbles BS 5308
Câbles BS5308 Part 1 Type 2
XLPE-IS-OS-SWA-LSOH
Application
BS5308 Câble Partie 1 Type 2 XLPE-IS-OS-SWA-LSOH est généralement utilisé lorsque le risque de
dommages mécaniques est accru. L'armure en fil d'acier galvanisé offre une excellente protection. Ce câble est
couramment utilisé dans les usines de fabrication de process industriels pour la transmission de signaux de
communication, de données et de voix, ainsi que pour l'interconnexion des équipements électriques et des
instruments. La gaine LSOH (Low Smoke Zero Halogen) peut réduire l'émission de fumée toxique et de vapeurs

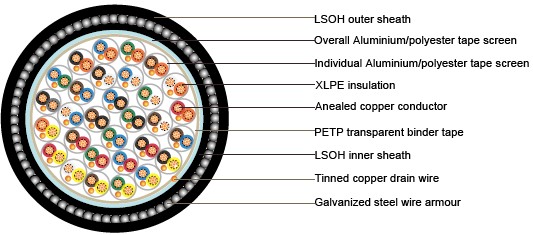

Construction
Conducteur : Cuivre recuit, tailles : 0,5 mm² et 0,75 mm² à plusieurs brins (Classe 5), 0,5 mm² et 1,0 mm² solide
(Classe 1), 1,5 mm² ou 2,5 mm² à plusieurs brins (Classe 2) conformément à la norme BS 6360 .
Isolation : XLPE (polyéthylène réticulé) ou PE (polyéthylène) (facultatif) .
Appariement : Deux conducteurs isolés tordus uniformément ensemble avec un pas de torsion n'excédant pas
100 mm .
Code couleur : Voir les informations techniques .
Écran individuel : Ruban en aluminium/polyester appliqué sur chaque paire, côté métallique vers le bas en
contact avec un fil de drainage en cuivre étamé, 0,5 mm² .
Ruban d'arrimage : Ruban en PETP transparent .
Écran collectif : Ruban en aluminium/polyester appliqué sur les paires tordues, côté métallique vers le bas en
contact avec un fil de drainage en cuivre étamé, 0,5 mm² .
Gaine intérieure : Gaine LSOH (Low Smoke Zero Halogen) .
Armure : Armure en fil d'acier galvanisé .
Gaine extérieure : Gaine LSOH (Low Smoke Zero Halogen) :
Réfractaire aux flammes selon IEC 60332-3-22
· · Résistant au feu selon IEC 60331
· · Sans halogène selon IEC 60754-1
· · Faible émission de fumée selon IEC 61034-1-2
Couleur de la gaine : Noir ou bleu .
Caractéristiques Mécaniques et Électriques
Température de fonctionnement：-20°C à +90°C (installation fixe)
/ 0°C à +50°C (en fonctionnement)
Rayon de courbure minimal：5 fois le diamètre total
| Taille de la section du conducteur (mm²) | mm² | 0.5 | 0.5 | 0.75 | 1.0 | 1.5 | |
|---|---|---|---|---|---|---|---|
| Composition du conducteur (n° x mm) | No. x mm | 1 x 0.8 | 16 x 0.2 | 24 x 0.2 | 1 x 1.13 | 7 x 0.53 | |
| Résistance maximale (Ω/km) | ohm/km | 36.8 | 39.7 | 26.5 | 18.2 | 12.3 | |
| Résistance d'isolation minimale (GΩ/km) | Gohm/km | 5 | 5 | 5 | 5 | 5 | |
| Capacité déséquilibre à 1 kHz (pF/250m) | pF/250m | 250 | |||||
| Capacité mutuelle maximale (pF/m) | pF/m | 75 | 75 | 75 | 75 | 85 | |
| Capacité mutuelle maximale à 1 kHz pour câbles IS/OS (y compris 1 paire et 2 paires) | pF/m | 115 | 115 | 115 | 115 | 120 | |
| Rapport L/R maximal (μH/Ω) | μH/ohm | 25 | 25 | 25 | 25 | 40 | |
| Tension de test | Noyau à noyau | V | 1000 | 1000 | 1000 | 1000 | 1000 |
| Noyau à écran | V | 1000 | 1000 | 1000 | 1000 | 1000 | |
| Tension nominale maximale (V) | V | 300/500 | 300/500 | 300/500 | 300/500 | 300/500 | |
| Nombre de paires | Nombre et diamètre des fils | Section nominale du conducteur | Épaisseur nominale de l'isolation |
Épaisseur nominale du lit (ou du matelas) | Diamètre nominal au-dessus du lit |
Épaisseur nominale de l'armure |
Épaisseur nominale de la gaine | Diamètre nominal du câble | Poids approximatif |
|---|---|---|---|---|---|---|---|---|---|
no./mm |
mm² |
mm |
mm |
mm |
mm |
mm |
mm |
kg/km |
|
2 |
1/0.80 |
0.5 |
0.5 |
0.9 |
9.7 |
0.9 |
1.4 |
14.3 |
380 |
5 |
1/0.80 |
0.5 |
0.5 |
1.2 |
13 |
1.25 |
1.5 |
18.5 |
640 |
10 |
1/0.80 |
0.5 |
0.5 |
1.2 |
16.9 |
1.25 |
1.7 |
22.8 |
890 |
15 |
1/0.80 |
0.5 |
0.5 |
1.3 |
19.7 |
1.6 |
1.7 |
26.3 |
1350 |
20 |
1/0.80 |
0.5 |
0.5 |
1.3 |
22.3 |
1.6 |
1.8 |
29.1 |
1470 |
30 |
1/0.80 |
0.5 |
0.5 |
1.5 |
27.1 |
1.6 |
1.9 |
34.1 |
1870 |
50 |
1/0.80 |
0.5 |
0.5 |
2 |
35 |
2 |
2.2 |
43.4 |
3000 |
2 |
16/0.2 |
0.5 |
0.6 |
1.1 |
11.2 |
0.9 |
1.5 |
16 |
460 |
5 |
16/0.2 |
0.5 |
0.6 |
1.2 |
14.5 |
1.25 |
1.6 |
20.2 |
760 |
10 |
16/0.2 |
0.5 |
0.6 |
1.3 |
19.3 |
1.6 |
1.8 |
26.1 |
1300 |
15 |
16/0.2 |
0.5 |
0.6 |
1.5 |
22.6 |
1.6 |
1.8 |
29.4 |
1440 |
20 |
16/0.2 |
0.5 |
0.6 |
1.5 |
25.7 |
1.6 |
1.9 |
32.7 |
1870 |
30 |
16/0.2 |
0.5 |
0.6 |
1.7 |
31 |
2 |
2.1 |
39.2 |
2400 |
50 |
16/0.2 |
0.5 |
0.6 |
2.2 |
39.9 |
2.5 |
2.4 |
49.7 |
3930 |
2 |
24/0.2 |
0.75 |
0.6 |
1.1 |
12.1 |
0.9 |
1.5 |
16.9 |
500 |
5 |
24/0.2 |
0.75 |
0.6 |
1.2 |
15.7 |
1.25 |
1.6 |
21.4 |
920 |
10 |
24/0.2 |
0.75 |
0.6 |
1.3 |
20.9 |
1.6 |
1.7 |
27.5 |
1610 |
15 |
24/0.2 |
0.75 |
0.6 |
1.5 |
24.6 |
1.6 |
1.9 |
31.6 |
1960 |
20 |
24/0.2 |
0.75 |
0.6 |
1.5 |
27.9 |
1.6 |
1.9 |
34.9 |
2420 |
30 |
24/0.2 |
0.75 |
0.6 |
2 |
34.4 |
2 |
2.2 |
42.8 |
3180 |
50 |
24/0.2 |
0.75 |
0.6 |
2.2 |
43.5 |
2.5 |
2.5 |
53.5 |
4506 |
2 |
1/1.13 |
1 |
0.6 |
1.1 |
11.9 |
0.9 |
1.5 |
16.7 |
515 |
5 |
1/1.13 |
1 |
0.6 |
1.2 |
15.4 |
1.25 |
1.6 |
21.1 |
950 |
10 |
1/1.13 |
1 |
0.6 |
1.3 |
20.5 |
1.6 |
1.8 |
27.3 |
1330 |
15 |
1/1.13 |
1 |
0.6 |
1.5 |
24.1 |
1.6 |
1.9 |
31.1 |
1680 |
20 |
1/1.13 |
1 |
0.6 |
1.7 |
27.7 |
2 |
2 |
35.7 |
2540 |
30 |
1/1.13 |
1 |
0.6 |
2 |
33.7 |
2 |
2.2 |
42.1 |
2900 |
50 |
1/1.13 |
1 |
0.6 |
2.2 |
42.5 |
2.5 |
2.5 |
52.5 |
4800 |
2 |
7/0.53 |
1.5 |
0.6 |
1.2 |
13.6 |
1.25 |
1.6 |
19.3 |
730 |
5 |
7/0.53 |
1.5 |
0.6 |
1.3 |
17.7 |
1.6 |
1.7 |
24.3 |
1180 |
10 |
7/0.53 |
1.5 |
0.6 |
1.5 |
23.9 |
1.6 |
1.9 |
30.9 |
1820 |
15 |
7/0.53 |
1.5 |
0.6 |
1.7 |
28 |
2 |
2 |
36 |
2350 |
20 |
7/0.53 |
1.5 |
0.6 |
1.7 |
31.7 |
2 |
2.1 |
39.9 |
3030 |
30 |
7/0.53 |
1.5 |
0.6 |
2 |
38.6 |
2 |
2.5 |
48.6 |
4050 |
50 |
7/0.53 |
1.5 |
0.6 |
2.2 |
48.9 |
2 |
2.7 |
59.3 |
5960 |
