Câbles BS5308 Part 1 Type1 XLPE-OS-LSOH
Application
BS5308 Câble Partie 1 Type 1 XLPE-OS-LSOH est généralement utilisé pour les installations intérieures et
convient aux zones humides et damp. Il est couramment utilisé dans les usines de fabrication de process
industriels pour la transmission de signaux de communication, de données et de voix, ainsi que pour
l'interconnexion des équipements électriques et des instruments. La gaine LSOH (Low Smoke Zero Halogen)
peut réduire l'émission de fumée toxique et de vapeurs.

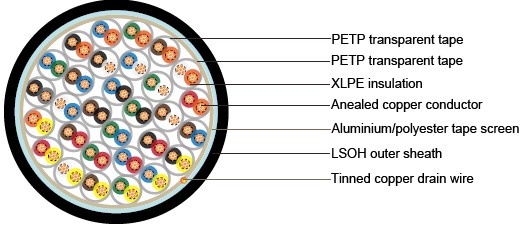

Construction
Conducteur : Cuivre recuit, tailles : 0,5 mm² et 0,75 mm² à plusieurs brins (Classe 5), 0,5 mm² et 1,0 mm² solide
(Classe 1), 1,5 mm² ou 2,5 mm² à plusieurs brins (Classe 2) conformément à la norme BS 6360.
Isolation : XLPE (polyéthylène réticulé) ou PE (polyéthylène) (facultatif).
Appariement : Deux conducteurs isolés tordus uniformément ensemble avec un pas de torsion n'excédant pas
100 mm.
Code couleur : Voir les informations techniques.
Ruban d'arrimage : Ruban en PETP transparent.
Écran collectif : Ruban en aluminium/polyester appliqué sur les paires tordues, côté métallique vers le bas en
contact avec un fil de drainage en cuivre étamé, 0,5 mm².
Gaine extérieure : Gaine LSOH (Low Smoke Zero Halogen) :
Réfractaire aux flammes selon la norme IEC 60332-3-22
Résistant au feu selon la norme IEC 60331
Sans halogène selon la norme IEC 60754-1
Faible émission de fumée selon la norme IEC 61034-1-2
Couleur de la gaine : Noir ou bleu.
Caractéristiques Mécaniques et Électriques
Température de fonctionnement:-20°C à +90°C (installation fixe)
/ 0°C à +50°C (en fonctionnement)
Rayon de courbure minimal:5 fois le diamètre total
Taille de la section du conducteur (mm²) | mm2 | 0.5 | 0.5 | 0.75 | 1.0 | 1.5 | |
---|---|---|---|---|---|---|---|
Composition du conducteur (n° x mm) | No. x mm | 1 x 0.8 | 16 x 0.2 | 24 x 0.2 | 1 x 1.13 | 7 x 0.53 | |
Résistance maximale (Ω/km) | ohm/km | 36.8 | 39.7 | 26.5 | 18.2 | 12.3 | |
Résistance d'isolation minimale (GΩ/km) | Gohm/km | 5 | 5 | 5 | 5 | 5 | |
Capacité déséquilibre à 1 kHz (pF/250m) | pF/250m | 250 | |||||
Capacité mutuelle maximale (pF/m) | pF/m | 75 | 75 | 75 | 75 | 75 | |
Capacité mutuelle maximale à 1 kHz pour câbles IS/OS (y compris 1 paire et 2 paires) | pF/m | 115 | 115 | 115 | 115 | 115 | |
Rapport L/R maximal (μH/Ω) | μH/ohm | 25 | 25 | 25 | 25 | 40 | |
Tension de test | Noyau à noyau | V | 1000 | 1000 | 1000 | 1000 | 1000 |
Noyau à écran | V | 1000 | 1000 | 1000 | 1000 | 1000 | |
Tension nominale maximale (V) | V | 300/500 | 300/500 | 300/500 | 300/500 | 300/500 |
Nombre de paires | Taille des fils (mm) | Section nominale du conducteur (mm²) | Épaisseur de l'isolation (mm) | Épaisseur de la gaine (mm) | Diamètre nominal du câble (mm) | Poids approximatif (kg/km) |
---|---|---|---|---|---|---|
no./mm | mm2 | mm | mm | mm | kg/km | |
2 | 16/0.20 | 0.5 | 0.6 | 0.8 | 7.6 | 80 |
5 | 16/0.20 | 0.5 | 0.6 | 1.1 | 12.4 | 210 |
10 | 16/0.20 | 0.5 | 0.6 | 1.2 | 16.5 | 340 |
15 | 16/0.20 | 0.5 | 0.6 | 1.3 | 19.2 | 440 |
20 | 16/0.20 | 0.5 | 0.6 | 1.3 | 21.7 | 570 |
30 | 16/0.20 | 0.5 | 0.6 | 1.5 | 26.4 | 780 |
50 | 16/0.20 | 0.5 | 0.6 | 1.7 | 33.4 | 1130 |
1 | 24/0.2 | 0.75 | 0.6 | 0.8 | 6.7 | 75 |
2 | 24/0.2 | 0.75 | 0.6 | 0.9 | 8.4 | 100 |
5 | 24/0.2 | 0.75 | 0.6 | 1.2 | 13.8 | 250 |
10 | 24/0.2 | 0.75 | 0.6 | 1.3 | 18.4 | 450 |
15 | 24/0.2 | 0.75 | 0.6 | 1.5 | 21.1 | 600 |
20 | 24/0.2 | 0.75 | 0.6 | 1.5 | 24.4 | 920 |
30 | 24/0.2 | 0.75 | 0.6 | 1.7 | 29.5 | 980 |
50 | 24/0.2 | 0.75 | 0.6 | 2 | 37.6 | 1690 |
1 | 1/1.13 | 1 | 0.6 | 0.8 | 6.6 | 85 |
2 | 1/1.13 | 1 | 0.6 | 0.8 | 8 | 115 |
5 | 1/1.13 | 1 | 0.6 | 1.2 | 13.5 | 290 |
10 | 1/1.13 | 1 | 0.6 | 1.2 | 17.7 | 500 |
15 | 1/1.13 | 1 | 0.6 | 1.3 | 20.6 | 670 |
20 | 1/1.13 | 1 | 0.6 | 1.5 | 23.8 | 950 |
30 | 1/1.13 | 1 | 0.6 | 1.5 | 28.4 | 1030 |
50 | 1/1.13 | 1 | 0.6 | 2 | 36.6 | 1750 |
1 | 7/0.53 | 1.5 | 0.6 | 0.8 | 7.5 | 100 |
2 | 7/0.53 | 1.5 | 0.6 | 0.9 | 9.3 | 150 |
5 | 7/0.53 | 1.5 | 0.6 | 1.2 | 15.6 | 360 |
10 | 7/0.53 | 1.5 | 0.6 | 1.3 | 20.9 | 690 |
15 | 7/0.53 | 1.5 | 0.6 | 1.5 | 24.6 | 880 |
20 | 7/0.53 | 1.5 | 0.6 | 1.5 | 27.8 | 1230 |
30 | 7/0.53 | 1.5 | 0.6 | 1.7 | 33.7 | 1560 |
50 | 7/0.53 | 1.5 | 0.6 | 2 | 43 | 2400 |
