Câbles BS5308 Part 2 Type 1 PVC-IS-OS-PVC|BS 5308

Câbles BS5308 Part 2 Type1 PVC-IS-OS-PVC

Les câbles BS5308 Partie 2 Type 1 PVC-IS-OS-PVC sont généralement utilisés pour les installations intérieures

et conviennent aux zones humides et damp. Ils sont couramment utilisés dans les usines de fabrication de

process industriels pour la transmission de signaux de communication, de données et de voix, ainsi que pour

l'interconnexion des équipements électriques et des instruments, notamment dans les industries chimique et

pétrochimique

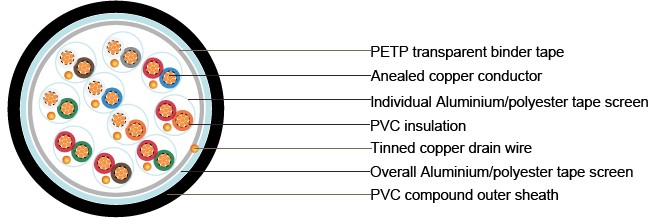

Conducteur : Cuivre recuit, tailles : 0,5 mm² et 0,75 mm² à plusieurs brins (Classe 5), 1,5 mm² à plusieurs brins

(Classe 2) conformément à la norme BS 6360

Isolation : PVC (polyvinyl chloride), type TI1 selon la norme BS 6746

Appariement : Deux conducteurs isolés tordus uniformément ensemble avec un pas de torsion n'excédant pas

100 mm

Code couleur : Voir les informations techniques

Écran individuel : Un ruban en aluminium/polyester est appliqué sur chaque paire, côté métallique vers le bas

en contact avec un fil de drainage en cuivre étamé, 0,5 mm²

Ruban d'arrimage : Ruban en PETP transparent

Écran collectif : Un ruban en aluminium/polyester est appliqué sur les paires tordues, côté métallique vers le

bas en contact avec un fil de drainage en cuivre étamé, 0,5 mm²

Gaine extérieure : Gaine en PVC, type TM 1 ou type 6 selon la norme BS 6746

Couleur de la gaine : Noir ou bleu

Température de fonctionnement：-40°C à +70°C (installation fixe)

/ 0°C à +50°C (en fonctionnement)

Rayon de courbure minimal：5 fois le diamètre total

Taille de la section du conducteur (mm²)		mm²	0.5	0.75	1.5
Composition du conducteur (n° x mm)		No. x mm	16 x 0.2	24 x 0.2	7 x 0.53
Résistance maximale (Ω/km)		ohm/km	39.7	26.5	12.3
Résistance d'isolation minimale (GΩ/km)		Mohm/km	25	25	25
Capacité déséquilibre à 1 kHz (pF/250m)		pF/m	250	250	250
Capacitance between any core or screen max.		pF/m	400	400	400
Rapport L/R maximal pour les cœurs adjacents (Inductance/Résistance)		μH/ohm	25	25	40
Tension de test	Noyau à noyau	V	1000	1000	1000
Tension de test	Noyau à écran	V	1000	1000	1000
Tension nominale maximale (V)		V	300/500	300/500	300/500

Nombre de paires	Taille des fils (mm)	Section nominale du conducteur (mm²)	Épaisseur de l'isolation (mm)	Épaisseur de la gaine (mm)	Diamètre nominal du câble (mm)	Poids approximatif (kg/km)
50	24/0.2	0.75	0.6	2.2	43.9	2225
2	7/0.53	1.5	0.6	1.2	13.6	265
5	7/0.53	1.5	0.6	1.3	147.8	490
10	7/0.53	1.5	0.6	1.5	24.1	820
15	7/0.53	1.5	0.6	1.7	28.2	1110
20	7/0.53	1.5	0.6	1.7	31.9	1470
30	7/0.53	1.5	0.6	2	38.8	2070
50	7/0.53	1.5	0.6	2.2	49.1	3340
