Câble BS5308 Partie 2 Type 2 PVC-IS-OS-SWA-PVC | Câble d'instrumentation BS5308

Câbles BS5308Part 2 Type2 PVC-IS-OS-SWA-PVC

Les câbles BS5308 Partie 2 Type 2 PVC-IS-OS-SWA-PVC sont généralement utilisés lorsque le risque de

dommages mécaniques est accru. L'armure en fil d'acier galvanisé offre une excellente protection. Ils sont

couramment utilisés dans les usines de fabrication de process industriels pour la transmission de signaux de

communication, de données et de voix, ainsi que pour l'interconnexion des équipements électriques et des

instruments, notamment dans les industries chimique et pétrochimique. Les versions blindées sont

généralement utilisées pour les installations extérieures, pour une mise en place en direct ou dans des gaines,

et conviennent également aux zones humides et damp

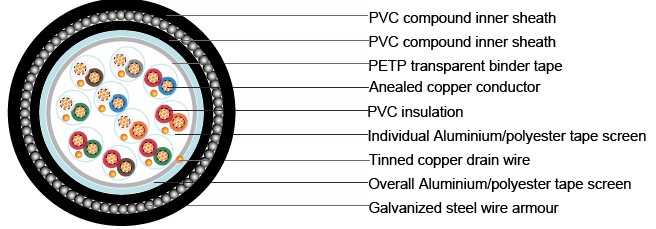

Conducteur : Cuivre recuit, tailles : 0,5 mm² et 0,75 mm² à plusieurs brins (Classe 5), 1,5 mm² à plusieurs brins

(Classe 2) conformément à la norme BS 6360

Isolation : PVC (polyvinyl chloride), type TI1 selon la norme BS 6746

Appariement : Deux conducteurs isolés tordus uniformément ensemble avec un pas de torsion n'excédant pas 100 mm

Code couleur : Câbles à plusieurs paires : Voir les informations techniques

Écran individuel : Un ruban en aluminium/polyester est appliqué sur chaque paire, côté métallique vers le bas

en contact avec un fil de drainage en cuivre étamé, 0,5 mm²

Ruban d'arrimage : Ruban en PETP transparent

Écran collectif : Un ruban en aluminium/polyester est appliqué sur les paires tordues, côté métallique vers le

bas en contact avec un fil de drainage en cuivre étamé, 0,5 mm²

Gaine intérieure : PVC (polyvinyl chloride), type TM 1 selon la norme BS 6746

Armure : Armure en fil d'acier galvanisé

Gaine extérieure : Gaine en PVC, type TM 1 ou type 6 selon la norme BS 6746

Couleur de la gaine : Noir ou bleu

Température de fonctionnement：-40°C à +70°C (installation fixe)

/ 0°C à +50°C (en fonctionnement)

Rayon de courbure minimal：6 fois le diamètre total

Taille de la section du conducteur (mm²)		mm²	0.5	0.75	1.5
Composition du conducteur (n° x mm)		No. x mm	16 x 0.2	24 x 0.2	7 x 0.53
Résistance maximale (Ω/km)		ohm/km	39.7	26.5	12.3
Résistance d'isolation minimale (GΩ/km)		Mohm/km	25	25	25
Capacité déséquilibre à 1 kHz (pF/250m)		pF/m	250	250	250
Capacitance between any core or screen max.		pF/m	400	400	400
Rapport L/R maximal pour les cœurs adjacents (Inductance/Résistance)		μH/ohm	25	25	40
Tension de test	Noyau à noyau	V	1000	1000	1000
Tension de test	Noyau à écran	V	1000	1000	1000
Tension nominale maximale (V)		V	300/500	300/500	300/500

Nombre de paires	Nombre et diamètre des fils	Section nominale du conducteur	Épaisseur nominale de l'isolation	Épaisseur nominale du lit (ou du matelas)	Diamètre nominal au-dessus du lit	Épaisseur nominale de l'armure	Épaisseur nominale de la gaine	Diamètre nominal du câble	Poids approximatif
	no./mm	mm2	mm	mm	mm	mm	mm	mm	kg/km
5	24/0.2	0.75	0.6	1.2	15.7	1.25	1.5	21.2	1005
10	24/0.2	0.75	0.6	1.3	20.9	1.6	1.7	27.5	1400
15	24/0.2	0.75	0.6	1.3	24.2	1.6	1.8	31	1750
20	24/0.2	0.75	0.6	1.5	27.9	1.6	1.8	34.7	2300
30	24/0.2	0.75	0.6	1.7	33.8	2	2	41.8	2460
50	24/0.2	0.75	0.6	2	43.1	2.5	2.3	52.7	4800
2	7/0.53	1.5	0.6	0.9	13	0.9	1.4	17.6	800
5	7/0.53	1.5	0.6	1.2	17.5	1.25	1.6	23.2	1290
10	7/0.53	1.5	0.6	1.3	23.5	1.6	1.8	30.3	1990
15	7/0.53	1.5	0.6	1.5	27.6	1.6	1.9	34.6	2590
20	7/0.53	1.5	0.6	1.5	31.3	1.6	2	38.5	3310
30	7/0.53	1.5	0.6	1.7	38	2	2.1	46.2	4380
50	7/0.53	1.5	0.6	2	48.5	2.5	2.4	58.3	6260
