Câbles BS 5308

Câbles BS5308 Part 2 Type2 PVC-OS-SWA-PVC

Application

Les câbles BS5308 Partie 2 Type 2 PVC-OS-SWA-PVC sont généralement utilisés lorsque le risque de dommages

mécaniques est accru. L'armure en fil d'acier galvanisé offre une excellente protection. Ils sont couramment

utilisés dans les usines de fabrication de process industriels pour la transmission de signaux de communication,

de données et de voix, ainsi que pour l'interconnexion des équipements électriques et des instruments,

notamment dans les industries chimique et pétrochimique. Les versions blindées sont généralement utilisées

pour les installations extérieures, en direct ou dans des gaines, et conviennent également aux zones humides

et damp

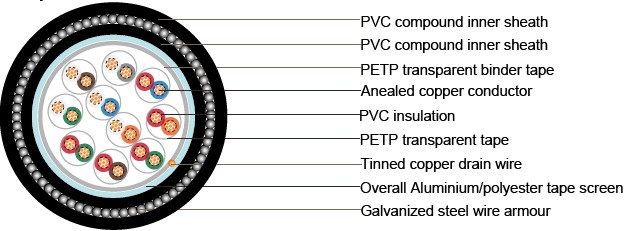

Construction

Conducteur : Cuivre recuit, tailles : 0,5 mm² et 0,75 mm² à plusieurs brins (Classe 5), 1,5 mm² à plusieurs brins

(Classe 2) conformément à la norme BS 6360.

Isolation : PVC (polyvinyl chloride), type TI1 selon la norme BS 6746.

Appariement : Deux conducteurs isolés tordus uniformément ensemble avec un pas de torsion n'excédant pas

100 mm.

Code couleur :

Ruban d'arrimage : Ruban en PETP transparent.

Écran collectif : Un ruban en aluminium/polyester est appliqué sur les paires tordues, côté métallique vers le

bas en contact avec un fil de drainage en cuivre étamé, 0,5 mm².

Gaine intérieure : PVC (polyvinyl chloride), type TM 1 selon la norme BS 6746.

Armure : Armure en fil d'acier galvanisé.

Gaine extérieure : Gaine en PVC, type TM 1 ou type 6 selon la norme BS 6746.

Couleur de la gaine : Noir ou bleu.

Propriétés mécaniques et électriques

Température de fonctionnement : De -40˚C à +70˚C (pour une installation fixe)

                                                        De 0˚C à +50˚C (pendant le fonctionnement)

Rayon de courbure minimum : 6 fois le diamètre total



Taille de la section du conducteur (mm²) mm2 0.5 0.75 1.5
Composition du conducteur (n° x mm) No. x mm 16 x 0.2 24 x 0.2 7 x 0.53
Résistance maximale (Ω/km) ohm/km 39.7 26.5 12.3
Résistance d'isolation minimale (GΩ/km) Mohm/km 25 25 25
Capacité déséquilibre à 1 kHz (pF/250m) pF/m 250 250 250
Capacitance between any core or screen max. pF/m 400 400 400

Rapport L/R maximal pour les cœurs adjacents (Inductance/Résistance)

 μH/ohm 25 25 40
Tension de test Noyau à noyau V 1000 1000 1000
Noyau à écran V 1000 1000 1000
Tension nominale maximale (V) V 300/500 300/500 300/500

Parameter

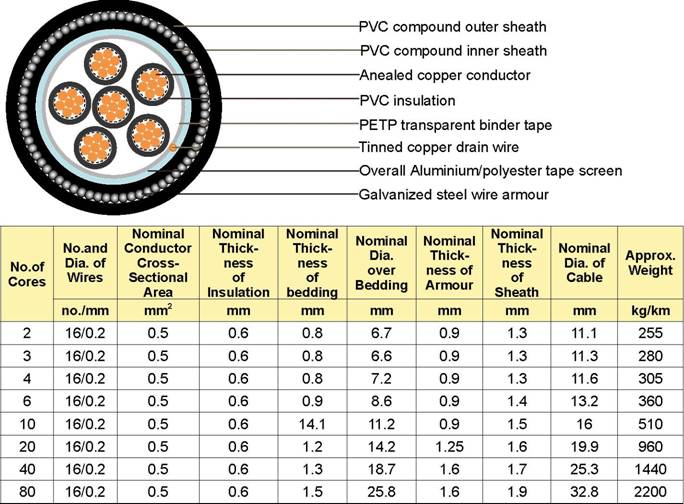

Multicore

BS5308 Cable Part 2 Type2 PVC-OS-SWA-PVC

Nombre de paires Nombre et diamètre des fils Section nominale du conducteur

Épaisseur nominale de l'isolation

 Épaisseur nominale du lit (ou du matelas)

Diamètre nominal au-dessus du lit

Épaisseur nominale de l'armure

 Épaisseur nominale de la gaine Diamètre nominal du câble Poids approximatif
  no./mm mm2 mm mm mm mm mm mm kg/km
2 24/0.2 0.75 0.6 0.8 7.2 0.9 1.3 11.2 280
3 24/0.2 0.75 0.6 0.8 7.2 0.9 1.3 11.6 305
4 24/0.2 0.75 0.6 0.8 7.8 0.9 1.3 12.4 335
6 24/0.2 0.75 0.6 0.9 9.4 0.9 1.4 14 400
10 24/0.2 0.75 0.6 1.1 12.2 0.9 1.5 17 565
20 24/0.2 0.75 0.6 1.2 15.6 1.25 1.6 21.3 950
40 24/0.2 0.75 0.6 1.3 20.6 1.6 1.7 27.4 1590
80 24/0.2 0.75 0.6 1.5 28.5 1.6 1.9 35.7 2450
2 7/0.53 1.5 0.6 0.8 8 0.9 1.4 12.6 330
3 7/0.53 1.5 0.6 0.9 8.2 0.9 1.4 12.8 380
4 7/0.53 1.5 0.6 0.9 9 0.9 1.4 13.6 420
6 7/0.53 1.5 0.6 1.1 11 0.9 1.4 15.6 540
10 7/0.53 1.5 0.6 1.2 14 1.25 1.6 19.7 750
20 7/0.53 1.5 0.6 1.3 17.9 1.6 1.7 24.5 1260
40 7/0.53 1.5 0.6 1.5 24 1.6 1.9 31 2140
80 7/0.53 1.5 0.6 1.7 32.9 2 2.1 41.1 3300

Multipair

BS5308 Cable Part 2 Type2 PVC-OS-SWA-PVC



Nombre de paires Nombre et diamètre des fils Section nominale du conducteur

Épaisseur nominale de l'isolation

 Épaisseur nominale du lit (ou du matelas)

Diamètre nominal au-dessus du lit

Épaisseur nominale de l'armure

 Épaisseur nominale de la gaine Diamètre nominal du câble Poids approximatif
  no./mm mm2 mm mm mm mm mm mm kg/km
1 16/0.2 0.5 0.6 0.8 6.2 0.9 1.3 10.6 260
2 16/0.2 0.5 0.6 0.8 7.1 0.9 1.3 11.5 305
5 16/0.2 0.5 0.6 1.1 12.4 0.9 1.5 17.2 610
10 16/0.2 0.5 0.6 1.2 16.5 1.25 1.6 22.2 1060
15 16/0.2 0.5 0.6 1.3 19.2 1.6 1.7 25.8 1330
20 16/0.2 0.5 0.6 1.3 21.7 1.6 1.8 28.5 1800
30 16/0.2 0.5 0.6 1.5 26.4 1.6 1.9 33.4 1980
50 16/0.2 0.5 0.6 1.7 33.4 2 2.1 41.6 3070
1 24/0.2 0.75 0.6 0.8 6.7 0.9 1.3 11.1 305
2 24/0.2 0.75 0.6 0.8 7.7 0.9 1.4 12.3 360
5 24/0.2 0.75 0.6 1.2 13.8 1.25 1.5 19.3 820
10 24/0.2 0.75 0.6 1.3 18.4 1.6 1.7 25 1250
15 24/0.2 0.75 0.6 1.3 21.1 1.6 1.8 27.9 1600
20 24/0.2 0.75 0.6 1.5 24.4 1.6 1.8 31.2 1800
30 24/0.2 0.75 0.6 1.7 29.6 2 2 37.6 2570
50 24/0.2 0.75 0.6 2 37.4 2.5 2.3 47.3 3800
1 7/0.53 1.5 0.6 0.8 7.5 0.9 1.4 12.1 360
2 7/0.53 1.5 0.6 0.9 8.8 0.9 1.4 13.4 460
5 7/0.53 1.5 0.6 1.2 15.6 1.25 1.6 21.3 1040
10 7/0.53 1.5 0.6 1.3 20.9 1.6 1.8 27.7 1610
15 7/0.53 1.5 0.6 1.5 24.6 1.6 1.9 31.6 2060
20 7/0.53 1.5 0.6 1.5 27.8 1.6 2 35 2630
30 7/0.53 1.5 0.6 1.7 33.7 2 2.1 41.9 3460
50 7/0.53 1.5 0.6 2 43 2.5 2.4 52.8 5520
