 Câble de Commande norme Italien
N07V-K
POWER FLEXIBLE CABLEs INSULATED IN reduce flame propagation POLYVINYL CHLORIDE. single core not-sheathed cable with flexible conductor.
Références normatives
Italian standard: CEI 20-22 CEI-UNEL 35752 CEI 20-20
International standard: IEC 332-3
Données techniques
Voltage Rating: 450/750 V
Temperature Rating: 70 °C
Max Tensile Strength: 50 N/mm2
Minimum Bend Radius: 4 times outside cable diameter

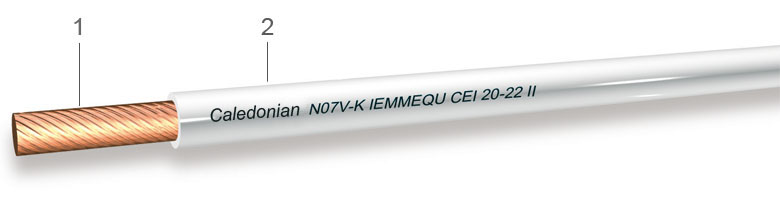

Constructive données
Flexible conductors of not tinned annealed copper;
Insulation: quality R2 of polyvinyl chloride.
Colorier
Black, blue, brown, grey, orange, pink, red, violet, white, green, yellow and turquoise.
Colours combinations aren't allow, except the yellow and green one.
Type |
Cross-sectional
area
Nom. |
Diameter of wire Max. |
Diamètre du conducteur. Nom. |
Epaisseur de l'isolation Nom. |
En dehors de câble de diamètre
Max. |
La résistance d'isolement à 70 ° C Min. |
N07V-K |
mm2 |
mm? |
mm |
mm |
mm |
MohmKm |
1 |
0,21 |
1,3 |
0,7 |
3,2 |
0,095 |
1,5 |
0,26 |
1,6 |
0,7 |
3,5 |
0,082 |
2,5 |
0,26 |
2,0 |
0,8 |
4,2 |
0,077 |
4 |
0,31 |
2,6 |
0,8 |
4,8 |
0,062 |
6 |
0,31 |
3,4 |
0,8 |
6,3 |
0,050 |
10 |
0,41 |
4,4 |
1,0 |
7,6 |
0,049 |
16 |
0,41 |
5,7 |
1,0 |
8,8 |
0,039 |
25 |
0,41 |
6,9 |
1,2 |
11,0 |
0,039 |
35 |
0,41 |
8,1 |
1,2 |
12,5 |
0,034 |
50 |
0,41 |
9,8 |
1,4 |
14,5 |
0,033 |
70 |
0,51 |
11,6 |
1,4 |
17,0 |
0,029 |
95 |
0,51 |
13,3 |
1,4 |
19,0 |
0,028 |
|
