N07G9-K|Italian Standard Control Cable

N07G9-K

Fire retadant flexible single core rubber insulated electric cables, with low emission of fumes and corrosive

gases, sheathless, for general use.

Italian standard:

CEI 20-22 II

CEI 20-38

UNEL 35368

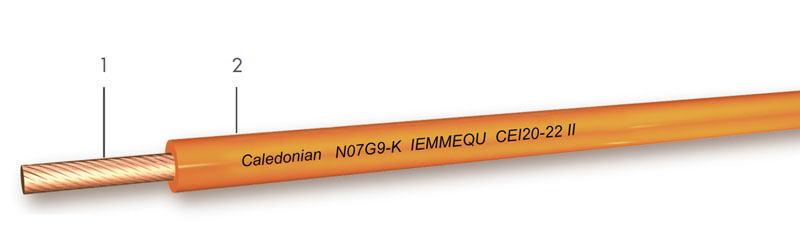

1 - Flexible copper class 5 CEI EN 60228

2 - Rubber type G9 LSOH

Characteristics:

Rated voltage: 450/750 V

Operating Temperature:+5°C - +90° C on the conductor

Max. temperature of short circuit: 250° C on the conductor (max. duration 5 seconds)

Min. bending radius: Fixed installation: 4 x outer diameter

Applications:

Section	Max diameter conductor	Insulation thickness	Outer diameter	Max cond. resist. at 20°C	Cable weight
mm²	mm	mm	mm	ohms/km	kg/km
05G9-K
0,5	0,21	0,6	2,10	39,0	8
0,75	0,21	0,6	2,3	26,0	12
N07G9-K
1	0,21	0,7	2,65	19,5	16
1,5	0,26	0,7	2,9	13,3	20
2,5	0,26	0,8	3,6	7,98	30
4	0,31	0,8	4,1	4,95	45
6	0,31	0,8	4,7	3,3	65
10	0,41	1	6,1	1,91	110
16	0,41	1	7,1	1,21	160
25	0,41	1,2	8,7	0,780	250
35	0,41	1,2	9,9	0,554	340
50	0,41	1,4	11,6	0,386	480
70	0,51	1,4	13,3	0,272	670
95	0,51	1,6	15,2	0,206	890
07G9-K
120	0,51	1,6	17,0	0,161	1140
150	0,51	1,8	18,9	0,129	1410
185	0,51	2	21,0	0,106	1710
240	0,51	2,2	23,9	0,0801	2270
300	0,51	2,4	25,8	0,0641	2960
