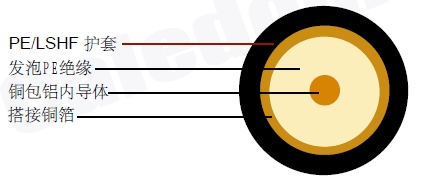

同轴电缆
| 内导体 | 铜包铝/铜 | Φ4.8 | mm |
|---|---|---|---|
| 绝缘 | 发泡PE | Φ12.3 | mm |
| 外导体 | 搭接铜箔 | Φ13.8 | mm |
| 护套 | PE/低烟无卤 | Φ15.7 | mm |
气和物理性能
| 特性阻抗 | 50±3 Ohm |
|---|---|
| 标称电容 | 76 pF/m |
| 传播速度 | 88% |
| 绝缘电阻 | >5000 Mohm.Km |
| 内导体电阻 | 1.48 Ohm/Km |
| 外导体电阻 | 3.40 Ohm/Km |
| 安装温度范围 | -40°C - +60 °C |
| 工作温度范围 | -55°C - +85°C |
| 电缆重量(大约) | 190kg/km/230kg/km |
衰减
| 频率(MHz) | 衰减 (dB/100 m) | 衰减(dB/100ft) |
|---|---|---|
| 150 | 3.3 | 1.01 |
| 450 | 5.9 | 1.80 |
| 800 | 8.4 | 2.56 |
| 900 | 9.1 | 2.77 |
