中压电缆 单芯电力电缆-BS 6622标准
符合标准
BS 6622
BS 7835 (LSZH)
应用
电力单芯线缆的电压的范围从3.8/6.6KV到19/33KV,频率为50Hz。主要应用于电力供应站,室内、室外敷设,管道、隧道内,矿井、
竖井中,土壤直埋和海底水中等多种场所,能承受相当的压力和机械外力,轴向拉力。

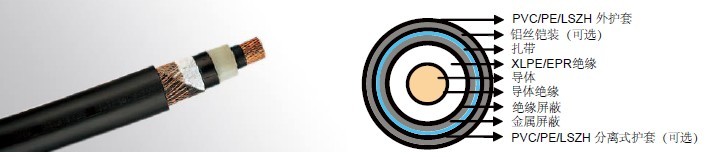

结构
导体: 平纹退火铜或铝导体,符合IEC 60228/BS 6360标准. 铜导体应该是绞合状(第二部分),铝导体可以是绞合状的,也可以是是实
心的(第二部分)。
导体屏蔽: 挤压半导体交联复合层是应用在导体外,并完全覆导体外面。挤压半导电交联复合层是应用在导体外,并完全覆盖在其表面。最
低厚度为0.3毫米,最大电阻率不得超过90°C的500欧姆。
绝缘: 绝缘材料是交联聚乙烯(GP8)混合物,遵循BS7655-1.3或者橡胶(GP7),遵循BS7655-1.2标准。
表1. 绝缘厚度。
标称截面积 | 标称电压下的绝缘厚度 | ||||
---|---|---|---|---|---|
3.8/6.6KV (Um=7.2KV) | 6.35/11KV (Um=12KV) | 8.7/15KV(Um=17.5KV) | 12.7/22KV(Um=24KV) | 19/33KV(Um=36KV) | |
mm2 | mm | mm | mm | mm | mm |
70 – 185 | 2.5 | 3.4 | 4.5 | 5.5 | 8.0 |
240 | 2.6 | 3.4 | 4.5 | 5.5 | 8.0 |
300 | 2.8 | 3.4 | 4.5 | 5.5 | 8.0 |
400 | 3.0 | 3.4 | 4.5 | 5.5 | 8.0 |
≥500 | 3.2 | 3.4 | 4.5 | 5.5 | 8.0 |
绝缘屏蔽:
挤压半导电交联复合层是应用在绝缘外层。半导体挤压层应该包括粘结的,或可剥离半导体复合层,进行焊接或终止去除能力。作为一个选
项,一个半导电胶带可应用于对挤出半导电金属层为垫层。最小厚度为0.3毫米,最大为500欧姆的电阻率,在90℃的米屏蔽是紧密安装在
绝缘排除所有空气空隙,可以很容易地在现场用手剥离。 金属层: 金属层包括铜带或者同心式铜丝或者铜丝和铜带的组合。金属层提供了
一个接地故障电流路径,可承受的电流故障为1000A,每秒钟温度可达160℃。铜丝应用在导体防潮层的外围,该防潮层的最小直径为
0.5mm,在铜丝外层,0.1mm厚度的铜带可以螺旋型缠绕在外层。总的屏蔽层面积见表2。
表2. 铜丝屏蔽最小截面积&屏蔽直流电阻
截面积 | 铜丝屏蔽最小截面积 | 铜丝屏蔽下直流电阻- 20°C |
---|---|---|
mm2 | mm2 | Ω |
≤120 | 16 | 1.06 |
150-300 | 25 | 0.72 |
400-630 | 35 | 0.51 |
分离式护套 (铠装线缆): 分离式护套包括一个挤压层,挤压层材料为PVC,PE或者LSZH,挤压层厚度一般为0.02Du+0.6mm,Du是一
个根据护套等技术参数计算出来的直径。一般的分离式护套厚度大于1.2mm。
铠装线缆: 铠装线缆的圆铝线规格见表3
表3. 铠装线缆直径
铠装层下的虚拟直径 | 铠装线缆直径 | |
---|---|---|
mm | mm | |
> | < | |
25 | 1.6 | |
25 | 35 | 2.0 |
35 | 60 | 2.5 |
60 | - | 3.15 |
外护套:
外护套挤压层是遵循BS 7665-4.2九类标准的PVC,或者是遵循BS 7655-10.1TS2类标准的中密度聚乙烯(MDPE),LSZH也可以用
做此处的外护套。外护套颜色一般为黑色。当直流电压测试直接体现在外护套时,像油墨涂层这样的半导体层应该裹附在外护套层的外围。
通常的外护套厚度为0.035+D,D表示外护套的直径,单位为毫米。 线缆在没有铠装层的情况下,外护套厚度应该小于1.4mm,铠装线
缆的外护套厚度应该大于1.8mm。
物理特性
工作温度: 可达90°C
温度范围: -5°C ( PVC 护套 ); -20°C ( PE 护套 )
短路温度: 250°C (短路时最长持续时间不超过5s)
弯曲半径: 12 x OD
表 4. 常规/操作/测试:
额定电压 Uo/U | 工作电压 (Um) | 测试电压 (rms) |
---|---|---|
3.8/6.6KV | 7.2KV | 15KV |
6.35/11KV | 12KV | 25.5KV |
8.7/15KV | 17.5KV | 35KV |
12.7/22KV | 24KV | 51KV |
19/33KV | 36KV | 76KV |
电缆结构参数
标称截面积 | 非铠装线缆 | 铝丝铠装线缆 | |||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|
绝缘标称 厚度 | 铜丝屏蔽截面积 | 护套标称厚度 | 近似外径 | 近似重量 | 铜带屏
蔽截面 积 |
内护套标称 厚度 | 铝丝铠装 近似外径 | 外护套标称厚 度 | 线缆最大 标称外径 | 近似重量 | |||
Cu | AL | Cu | AL | ||||||||||
mm2 | mm | mm2 | mm | mm | kg/km | mm2 | mm | mm | mm | mm | kg/km | ||
25 | 2.5 | 16 | 1.5 | 20.3 | 750 | 580 | 3.4 | 1.2 | 1.6 | 1.8 | 26.3 | 1150 | 1000 |
35 | 2.5 | 16 | 1.6 | 21.3 | 870 | 650 | 3.6 | 1.2 | 1.6 | 1.8 | 27.3 | 1250 | 1050 |
50 | 2.5 | 16 | 1.6 | 22.4 | 1090 | 770 | 3.9 | 1.2 | 1.6 | 1.8 | 28.4 | 1500 | 1190 |
70 | 2.5 | 16 | 1.7 | 24.2 | 1310 | 870 | 4.3 | 1.2 | 1.6 | 1.8 | 30.0 | 1740 | 1300 |
95 | 2.5 | 16 | 1.7 | 25.8 | 1560 | 960 | 4.7 | 1.2 | 1.6 | 1.9 | 31.8 | 2030 | 1430 |
120 | 2.5 | 16 | 1.8 | 27.4 | 1830 | 1070 | 5.0 | 1.2 | 1.6 | 1.9 | 33.2 | 2310 | 1550 |
150 | 2.5 | 25 | 1.8 | 29.1 | 2130 | 1190 | 5.3 | 1.2 | 1.6 | 2.0 | 35.1 | 2660 | 1720 |
185 | 2.5 | 25 | 1.9 | 30.8 | 2490 | 1320 | 5.8 | 1.2 | 2.0 | 2.0 | 37.4 | 3120 | 1950 |
240 | 2.6 | 25 | 1.9 | 33.5 | 3040 | 1520 | 6.3 | 1.2 | 2.0 | 2.1 | 40.3 | 3740 | 2200 |
300 | 2.8 | 25 | 2.0 | 36.1 | 3650 | 1770 | 7.0 | 1.2 | 2.0 | 2.2 | 42.9 | 4400 | 2520 |
400 | 3.0 | 35 | 2.2 | 40.6 | 4680 | 2170 | 7.7 | 1.2 | 2.0 | 2.3 | 47.2 | 5490 | 2960 |
500 | 3.2 | 35 | 2.3 | 43.6 | 5670 | 2570 | 8.5 | 1.3 | 2.5 | 2.5 | 51.6 | 6760 | 3660 |
630 | 3.2 | 35 | 2.4 | 48.8 | 6980 | 2990 | 9.5 | 1.4 | 2.5 | 2.6 | 57.0 | 8200 | 4160 |
标称截面积 | 非铠装线缆 | 铝丝铠装线缆 | |||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
直流电阻 CU / AL |
交流电阻 CU / AL |
额定短路电 流CU / AL 1 sec |
电容 | 充电电流 | 铜丝屏蔽短路额定电流 |
铜带屏蔽短路额定电流 |
电抗 | 电感 | 特性阻抗 | ||||||
三叶形 | 平坦,间 隙 |
三叶形 | 平坦,间 隙 |
三叶形 | 平坦,间隙 | ||||||||||
Cu | AL | ||||||||||||||
mm2 | μΩ/ m | μΩ/ m | kA | pF/m | mA/m | kA | kA | μΩ/ m | μΩ/ m | nH/m | nH/m | μΩ/ m | μΩ/ m | ||
25 | 727/1200 | 927/1538 | 3.6/2.3 | 263 | 0.32 | 2.6 | 0.4 | 136 | 194 | 400 | 590 | 936 | 1544 | 952 | 1554 |
35 | 524/868 | 668/1113 | 5.0/3.2 | 291 | 0.35 | 2.6 | 0.5 | 127 | 185 | 390 | 580 | 679 | 1121 | 695 | 1131 |
50 | 387/641 | 494/822 | 6.8/4.4 | 321 | 0.39 | 2.6 | 0.5 | 121 | 179 | 380 | 570 | 511 | 834 | 527 | 844 |
70 | 268/443 | 343/568 | 9.8/6.3 | 371 | 0.45 | 2.6 | 0.6 | 115 | 173 | 370 | 550 | 364 | 583 | 386 | 597 |
95 | 193/320 | 248/410 | 13.3/8.5 | 417 | 0.50 | 2.6 | 0.6 | 110 | 168 | 350 | 540 | 272 | 427 | 300 | 446 |
120 | 153/253 | 196/325 | 17.2/11.0 | 459 | 0.55 | 2.6 | 0.7 | 107 | 165 | 340 | 520 | 225 | 345 | 257 | 367 |
150 | 124/206 | 159/265 | 21.2/13.5 | 494 | 0.59 | 4.3 | 0.7 | 103 | 161 | 330 | 510 | 193 | 287 | 229 | 313 |
185 | 99.1/164 | 128/211 | 26.6/17.0 | 543 | 0.65 | 4.3 | 0.8 | 100 | 158 | 320 | 500 | 165 | 237 | 206 | 267 |
240 | 75.4/125 | 98/161 | 34.9/22.3 | 583 | 0.70 | 4.3 | 0.9 | 97 | 155 | 310 | 490 | 140 | 191 | 185 | 226 |
300 | 60.1/100 | 80/130 | 43.8/28.0 | 602 | 0.72 | 4.3 | 1.0 | 95 | 153 | 300 | 490 | 126 | 163 | 174 | 203 |
400 | 47.0/77.8 | 64/102 | 57.3/36.6 | 627 | 0.75 | 5.8 | 1.1 | 92 | 150 | 290 | 480 | 113 | 141 | 164 | 184 |
500 | 36.6/60.5 | 51/81 | 72.3/46.2 | 654 | 0.79 | 5.8 | 1.2 | 90 | 149 | 290 | 470 | 105 | 124 | 158 | 171 |
630 | 28.3/46.9 | 42/64 | 91.2/58.3 | 726 | 0.87 | 5.8 | 1.3 | 87 | 145 | 280 | 460 | 97 | 110 | 151 | 160 |
单芯 6.35/11KV (Um=12KV)
单芯 8.7/15KV (Um=17.5kV)
单芯 12.7/22KV (Um=24kV)
单芯 19/33KV (Um=36kV)
额定电流 3.8/6.6KV (Um=7.2KV), 6.35/11KV (Um=12KV) & 8.7/15KV (Um=17.5KV)
额定电流 12.7/22KV (Um=24KV)
额定电流 19/33KV (Um=36KV)
