中压电缆
单芯电力电缆-VDE 0276标准
应用
电力单芯线缆的电压的范围从3.8/6.6KV到19/33KV，频率为50Hz。主要应用于电力供应站，室内、室外敷设，管道、隧道内，矿井、
竖井中，土壤直埋和海底水中等多种场所，能承受相当的压力和机械外力，轴向拉力。
标准:
DIN VDE 0276 Part 620 -622
HD 620 S1

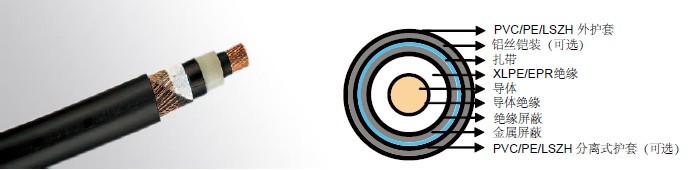

结构:
导体: 绞合圆铜导体或铝导体，符合 IEC 60228VDE 0276 2类/VDE 0295 HD 383. 导体内的所有间隙填充满防水介质，以防止在搬运
，安装，运行过程中导体进水。
导体屏蔽 :
导体屏蔽包含非金属挤压层，紧紧包覆绝缘层的半导体复合层，以排除内部间隙。屏蔽层最小厚度为0.3毫米，最大电阻率不得超过
90°C的500欧姆。
绝缘 : 挤压XLPE-2XI1型混合物，遵循 DIN VDE 0207 part 22和HD 620.1 标准，具有高度交联，不受污染，避免间隙和耐热性。
表 1.绝缘厚度
| 标称截面积 | 标称电压下的绝缘厚度 | ||||
|---|---|---|---|---|---|
| 3.6/6KV (Um=7.2kV) | 6/10kV (Um=12kV) | 8.7/15kV (Um=17.5kV) | 12/20kV (Um=24kV) | 18/30kv (Um=36kV) | |
| mm² | mm | mm | mm | mm | mm |
| 35 | 2.5 | 3.4 | 4.5 | 5.5 | - |
| 50 | 2.5 | 3.4 | 4.5 | 5.5 | 8.0 |
| 70 | 2.5 | 3.4 | 4.5 | 5.5 | 8.0 |
| 95 | 2.5 | 3.4 | 4.5 | 5.5 | 8.0 |
| 120 | 2.5 | 3.4 | 4.5 | 5.5 | 8.0 |
| 150 | 2.5 | 3.4 | 4.5 | 5.5 | 8.0 |
| 185 | 2.5 | 3.4 | 4.5 | 5.5 | 8.0 |
| 240 | 2.6 | 3.4 | 4.5 | 5.5 | 8.0 |
| 300 | 2.8 | 3.4 | 4.5 | 5.5 | 8.0 |
| 400 | 3.0 | 3.4 | 4.5 | 5.5 | 8.0 |
绝缘屏蔽:
非金属挤压绝缘屏蔽层，交联复合层是应用在绝缘外层。半导体挤压层应该包括粘结的，或可剥离半导体复合层，进行焊接或终止去除能力
。作为一个选项，一个半导体胶带可应用于对挤出半导电金属层为垫层。最小厚度为0.3毫米，最大为500欧姆的电阻率，高温环境可达
90℃。屏蔽是紧密安装在绝缘排除所有空气空隙，可以很容易地在现场用手剥离。
导体防水层：
绝缘屏蔽层覆一层半导体防水层，此防水层可以防止水分的渗出，确保其纵向防水性能。
金属层:
铜丝铠装金属层应用在防水层的外层，最小直径为0.5mm，铜丝，铜带呈螺旋形裹覆，最小厚度为0.1mm。总的屏蔽层面积见表2.金属层
提供了一个接地故障电流路径，可承受的电流故障为1000A，每秒钟温度可达160℃。同心导体最小截面积遵循DIN VDE 0273 &
0276标准。
总的屏蔽层面积见表2.
表 2. 最小总的屏蔽层面积
| 标称截面积 | 最小金属屏蔽截面积 | 铜丝屏蔽的直流阻抗 |
|---|---|---|
| mm² | mm² | mm |
| Up to 120 | 16 | 1.06 |
| 150-300 | 25 | 0.72 |
| 400-630 | 35 | 0.51 |
| 800-1000 | 50 | 0.35 |
分离器/防水层:
金属屏蔽可以覆在非导体防水层带表层，确保此防水层的纵向防水性能。
分离式护套 (铠装线缆):
分离式护套包括一个挤压层，铠装线缆中挤压层材料为PVC，PE或者LSZH。分离式护套厚度见表3.
表3：分离式护套厚度表
| 线芯直径内 | 护套近似厚度 | |
|---|---|---|
| mm | mm | |
| > | < |
|
| 35 | 45 | 1.4 |
| 45 | 60 | 1.6 |
| 60 | 80 | 1.8 |
| 80 | - | 2.0 |
铠装线缆:
分离式护套外层应用的是螺纹状圆铝线铠装
表4：圆形钢丝铠装直径
| 线缆虚拟直径 | 铠装直径 | |
|---|---|---|
| mm | mm | |
| > | < |
|
| - | 10 | 0.8 |
| 10 | 15 | 1.25 |
| 15 | 25 | 1.6 |
| 25 | 35 | 2.0 |
| 35 | 60 | 2.5 |
| 60 | - | 3.15 |
外护套:
外护套包含一层挤压PE复合物DMP2遵循HD620.1和遵循DIN VDE 0276 Part3部分的2YM3类型，或PVC复合物DMV6遵循
HD620.1和遵循DIN VDE0276 Part3的YM5。普通护套厚度为2.5mm(1/500mm 18/30sq 2.6mm)，适用于光照环境下及当地线缆
操作的大气环境
物理特性:
工作温度: 可达90°C
温度范围: -5°C ( PVC 护套 ); -20°C ( PE 护套 )
短路温度: 250°C (短路时最长持续时间不超过5s)
弯曲半径: 15 x OD （非金属护套）
30 x OD （铝护套）
表 5. 常规/操作/测试:
| 额定电压 Uo/U | 工作电压 (max) | 测试电压 |
|---|---|---|
| 3.6/6KV | 8KV | 10KV |
| 6/10KV | 12KV | 15KV |
| 8.7/15KV | 18KV | 22.5KV |
| 12/20KV | 24KV | 30KV |
| 18/30KV | 36KV | 45KV |
类型代码:
线芯
N 遵循VDE标准(没有铜导体的缩写)
A AL导体
绝缘
2X XLPE绝缘
Y PVC 绝缘
屏蔽
S 铜丝，铜带屏蔽螺旋缠绕
SE 每芯铜线外围加一层铜带屏蔽，呈螺旋式
(F) 纵向防水屏蔽
同心导体
C 铜线和铜带同心导体，呈螺旋式
CE 每芯铜线同心导体外围加一层铜带屏蔽，呈螺旋式
外护套
2Y PE
Y PVC
H LSZH 单芯 1.8/3KV(Um=3.6KV)
电缆结构参数
| 标称截面积 | 绝缘标称厚度 | 铜带厚度 | 铜丝屏蔽面积 | 标称护套厚度 | 近似外径 | 近似重量 | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| N2XSY/N2XSH Cu | NA2XSY/NA2XSH Al | N2XS2Y Cu | NA2XS2Y Al | N2XS (F) 2Y Cu | NA2XS (F) 2Y Al |
||||||
| mm² | mm | mm | mm² | mm | mm | kg / km | kg / km | kg / km | kg / km | kg / km | kg / km |
| 25 | 2.0 | 0.1 | 16 | 1.4 | 13 | 500 | 180 | 480 | 140 | 500 | 230 |
| 35 | 2.0 | 0.1 | 16 | 1.4 | 14 | 620 | 280 | 600 | 240 | 620 | 330 |
| 50 | 2.0 | 0.1 | 16 | 1.4 | 15 | 700 | 380 | 750 | 290 | 750 | 430 |
| 70 | 2.0 | 0.1 | 16 | 1.5 | 17 | 900 | 480 | 800 | 380 | 1000 | 560 |
| 95 | 2.0 | 0.1 | 16 | 1.5 | 19 | 1200 | 590 | 1050 | 460 | 1300 | 670 |
| 120 | 2.0 | 0.1 | 16 | 1.6 | 21 | 1450 | 700 | 1300 | 550 | 1500 | 800 |
| 150 | 2.0 | 0.1 | 25 | 1.6 | 22 | 1700 | 800 | 1550 | 650 | 1800 | 900 |
| 185 | 2.0 | 0.1 | 25 | 1.7 | 24 | 2050 | 850 | 1900 | 750 | 2150 | 950 |
| 240 | 2.0 | 0.1 | 25 | 1.8 | 27 | 2550 | 1050 | 2350 | 900 | 2650 | 1150 |
| 300 | 2.0 | 0.1 | 25 | 1.8 | 29 | 3150 | 1250 | 2950 | 1050 | 3250 | 1350 |
| 400 | 2.0 | 0.1 | 35 | 1.9 | 32 | 3950 | 1550 | 3800 | 1450 | 4100 | 1650 |
| 500 | 2.2 | 0.1 | 35 | 2.0 | 35 | 5000 | 2000 | 4800 | 1800 | 5200 | 2150 |
| 630 | 2.4 | 0.1 | 35 | 2.2 | 38 | 6200 | 2200 | 6300 | 2100 | 6400 | 2350 |
| 800 | 2.6 | 0.1 | 35 | 2.3 | 44 | 8000 | 2900 | 7900 | 2800 | 8200 | 3050 |
电气性能参数
| 标称 截面积 |
直流电阻 CU / AL |
交流电阻 CU / AL |
额定短路电 流CU / AL 1 sec |
电容 | 充电电流 | 铜丝屏蔽短路额定电流 1 sec |
铜带屏蔽短路额定电流 1 sec |
电感 | 阻抗 | 电抗 | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 三叶形 | 平坦,间 隙 |
三叶形 | 平坦,间 隙 |
三叶形 | 平坦,间隙 | ||||||||||
| Cu | AL | ||||||||||||||
| mm2 | µΩ/m | µΩm | kA | pF/m | mA/m | kA | kA | µΩ/m | nH/m | µΩ/ m | µΩ/ m | ||||
| 25 | 727/1200 | 929/1538 | 3.6/2.3 | 222 | 0.32 | 2.6 | 0.3 | 131 | 185 | 345 | 535 | 936 | 1544 | 952 | 1554 |
| 35 | 524/868 | 668/1113 | 5.0/3.2 | 251 | 0.35 | 2.6 | 0.4 | 122 | 178 | 327 | 524 | 679 | 1121 | 695 | 1131 |
| 50 | 387/641 | 494/822 | 6.8/4.4 | 281 | 0.39 | 2.6 | 0.4 | 116 | 172 | 313 | 514 | 511 | 834 | 527 | 844 |
| 70 | 268/443 | 343/568 | 9.8/6.3 | 341 | 0.45 | 2.6 | 0.5 | 110 | 165 | 300 | 495 | 364 | 583 | 386 | 597 |
| 95 | 193/320 | 248/410 | 13.3/8.5 | 397 | 0.50 | 2.6 | 0.5 | 104 | 160 | 287 | 485 | 272 | 427 | 300 | 446 |
| 120 | 153/253 | 196/325 | 17.2/11.0 | 430 | 0.55 | 2.6 | 0.6 | 104 | 159 | 280 | 475 | 225 | 345 | 257 | 367 |
| 150 | 124/206 | 159/265 | 21.2/13.5 | 464 | 0.59 | 4.3 | 0.6 | 100 | 156 | 274 | 465 | 193 | 287 | 229 | 313 |
| 185 | 99.1/164 | 128/211 | 26.6/17.0 | 513 | 0.65 | 4.3 | 0.7 | 98 | 154 | 267 | 459 | 165 | 237 | 206 | 267 |
| 240 | 75.4/125 | 98/161 | 34.9/22.3 | 573 | 0.70 | 4.3 | 0.9 | 94 | 150 | 260 | 455 | 140 | 191 | 185 | 226 |
| 300 | 60.1/100 | 80/130 | 43.8/28.0 | 652 | 0.72 | 4.3 | 1.0 | 91 | 147 | 253 | 445 | 128 | 163 | 174 | 203 |
| 400 | 47.0/77.8 | 64/102 | 57.3/36.6 | 727 | 0.75 | 5.8 | 1.1 | 90 | 147 | 248 | 435 | 113 | 141 | 164 | 184 |
| 500 | 36.6/60.5 | 51/81 | 72.3/46.2 | 754 | 0.79 | 5.8 | 1.2 | 89 | 145 | 245 | 425 | 105 | 124 | 158 | 171 |
| 630 | 28.3/46.9 | 42/64 | 91.2/58.3 | 786 | 0.87 | 5.8 | 1.3 | 86 | 143 | 243 | 415 | 97 | 110 | 151 | 160 |
单芯6/10KV (Um=12 KV)
单芯 8.7/15KV (Um=17.5KV)
单芯12/20KV (Um=24KV)
单芯18/30KV (Um=36KV)
单芯额定电流 1.8/3KV(Um=3.6KV ) to 18/30KV(Um=36KV)
