PAS5308第一部分

PAS 5308 电缆

PAS5308第一部分

应用

此类电缆主要用于工业生产进程中电工仪表和通信系统之间的连接，一般在测量及过程控制中用于传输模拟和数字信号。铠装线缆适用

于地下需要化学和机械保护的工业应用中。

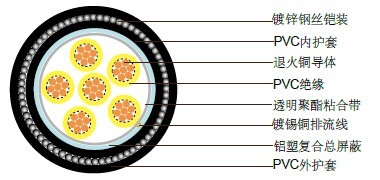

结构

导体	退火铜，尺寸：遵循BS EN 60228，0.5mm²和0.75mm²，5类多股，1.5mm²和2.5mm²，2类多股铜
绝缘	遵循BS EN 50290-2-21:2002，聚氯乙烯，TI51级别
成对	两芯对绞，加小于100mm的隔离带，非单对屏蔽电缆两对成组，构成中心层
色彩编码	多芯电缆：2-40芯黄色加黑色数字标注，41-80芯黑色加黄色数字标注，多对电缆:参看附注
粘合带	0.023mm的非吸湿性磁带
总屏蔽	铝塑复合屏蔽，金属面向内，紧挨0.5mm2的排流线
内护套	PVC(聚氯乙烯)护套，遵照BS EN 50290-2-22:2002，TM51类
铠装	镀锌钢丝铠装
外护套	PVC(聚氯乙烯)护套，遵照BS EN 50290-2-22:2002，TM51类
护套颜色	黑色

电气性能

工作温度: 0℃以上( 固定安装)

-15℃到+65℃(工作中 )

导体截面积		mm²	0.5	0.5	1.0	1.5	2.5
导体规格		No. x mm	1 x 0.8	16 x 0.2	1 x 1.13	7 x 0.53	7 x 0.67
最大导体电阻		ohm/km	36.8	39.7	18.4	12.3	7.6
最小绝缘电阻	单个导体	Gohm/km	5	5	5	5	5
最小绝缘电阻	单对屏蔽	Mohm/km	1	1	1	1	1
1 kHz时的电容不平衡值（对：对屏蔽）		pF/250m	250
1 kHz时的最大互容（非屏蔽和总屏蔽的电缆，单对和两对除外）		pF/m	75	75	75	85	105
1 kHz时的最大互容（单对屏蔽/总屏蔽电缆包括单对及两对）		pF/m	115	115	115	120	140
相邻芯数间最大的感应系数/阻抗比率		μH/ohm	25	25	25	40	60
测试电压		V	2000	2000	2000	2000	2000
额定电压		V	300/500	300/500	300/500	300/500	300/500

电缆参数

多芯

芯数	标称绝缘厚度	标称内衬厚度	标称加内衬后外径	标称铠装直径	标称铠装外直径	标称护套厚度	标称电缆外径
芯数	mm	mm	mm	mm		mm	mm
多股导体0.5 mm² (16/0.20mm)
2	0.6	0.8	6	0.9	7.8	1.3	10.4
3	0.6	0.8	6.3	0.9	8.1	1.3	10.7
4	0.6	0.8	6.9	0.9	8.7	1.3	11.3
6	0.6	0.8	8.1	0.9	9.9	1.4	12.7
10	0.6	0.9	10.4	1.25	12.9	1.5	15.9
20	0.6	1	13.5	1.25	16	1.5	19
40	0.6	1.2	18.2	1.6	21.4	1.7	24.8
80	0.6	1.4	25.1	2	29.1	1.9	32.9
多股导体0.75 mm² (24/0.20mm)
2	0.6	1.3	10.8	0.8	6.4	0.9	8.2
3	0.6	1.3	11.2	0.8	6.8	0.9	8.6
4	0.6	1.4	12	0.8	7.4	0.9	9.2
6	0.6	1.4	13.5	0.9	8.9	0.9	10.7
10	0.6	1.5	17	1	11.5	1.25	14
20	0.6	1.6	20.5	1.1	14.8	1.25	17.3
40	0.6	1.7	26.5	1.3	19.9	1.6	23.1
80	0.6	2	35.5	1.5	27.5	2	31.5
多股导体1.5 mm² (7/0.53mm)
2	0.6	0.8	7.3	0.9	9.1	1.4	11.9
3	0.6	0.8	7.7	0.9	9.5	1.4	12.3
4	0.6	0.9	8.7	0.9	10.5	1.4	13.3
6	0.6	0.9	10.3	1.25	12.8	1.5	15.8
10	0.6	1	13.3	1.25	15.8	1.5	18.8
20	0.6	1.2	17.4	1.6	20.6	1.7	24
40	0.6	1.4	23.4	1.6	26.6	1.8	30.2
80	0.6	1.7	32.6	2	36.6	2.1	40.8
多股导体2.5 mm² (7/0.67mm)
2	0.6	0.8	8.1	0.9	9.9	1.4	12.7
3	0.6	0.9	8.8	0.9	10.6	1.4	13.4
4	0.6	0.9	9.7	0.9	11.5	1.4	14.3
6	0.6	1	11.7	1.25	14.2	1.5	17.2
10	0.6	1.1	15.1	1.6	18.3	1.6	21.5
20	0.6	1.3	19.9	1.6	23.1	1.7	26.5
40	0.6	1.5	26.7	2	30.7	2	34.7
80	0.6	1.9	37.3	2.5	42.3	2.3	46.9

多对

芯数	标称绝缘厚度	标称内衬厚度	标称加内衬后外径	标称铠装直径	标称铠装外直径	标称护套厚度	标称电缆外径
芯数	mm	mm	mm	mm		mm	mm
多股导体0.5 mm² (16/0.20mm)
1	0.6	0.8	6	0.9	7.8	1.3	10.4
2	0.6	0.8	6.9	0.9	8.7	1.3	11.3
5	0.6	1	11.9	0.9	13.7	1.5	16.7
10	0.6	1.1	16.4	1.25	18.9	1.6	22.1
15	0.6	1.2	19	1.6	22.2	1.7	25.6
20	0.6	1.3	21.5	1.6	24.7	1.8	28.3
30	0.6	1.5	25.7	1.6	28.9	1.9	32.7
50	0.6	1.7	32.9	2	36.9	2.1	41.1
多股导体0.75 mm² (24/0.20mm)
1	0.6	0.8	6.4	0.9	8.2	1.3	10.8
2	0.6	0.8	7.4	0.9	9.2	1.4	12
5	0.6	1	12.8	1.25	15.3	1.5	18.3
10	0.6	1.2	17.9	1.6	21.1	1.7	24.5
15	0.6	1.3	20.9	1.6	24.1	1.8	27.7
20	0.6	1.4	23.6	1.6	26.8	1.9	30.6
30	0.6	1.5	27.9	1.6	31.1	2	35.1
50	0.6	1.8	35.9	2	39.9	2.2	44.3
多股导体1.5 mm² (7/0.53mm)
1	0.6	0.8	7.3	0.9	9.1	1.4	11.9
2	0.6	0.9	8.7	0.9	10.5	1.4	13.3
5	0.6	1.1	15.1	1.25	17.6	1.6	20.8
10	0.6	1.3	21.1	1.6	24.3	1.8	27.9
15	0.6	1.4	24.6	1.6	27.8	1.9	31.6
20	0.6	1.5	27.7	1.6	30.9	2	34.9
30	0.6	1.7	33	2	37	2.1	41.2
50	0.6	2.1	42.7	2.5	47.7	2.4	52.5
多股导体2.5 mm² (7/0.67mm)
1	0.6	0.8	8.1	0.9	9.9	1.4	12.7
2	0.6	0.9	9.7	0.9	11.5	1.4	14.3
5	0.6	1.2	17.2	1.25	19.7	1.7	23.1
10	0.6	1.4	24.1	1.6	27.3	1.9	31.1
15	0.6	1.6	28.2	1.6	31.4	2	35.4
20	0.6	1.7	31.8	2	35.8	2.1	40
30	0.6	1.9	37.9	2	41.9	2.3	46.5
50	0.6	2.3	48.9	2.5	53.9	2.6	59.1
